PELLET-HEIZÖFEN Kapitel 7
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
59
Ersatzteile Technischer Service - Alle Rechte vorbehalten - Vervielfältigung verboten

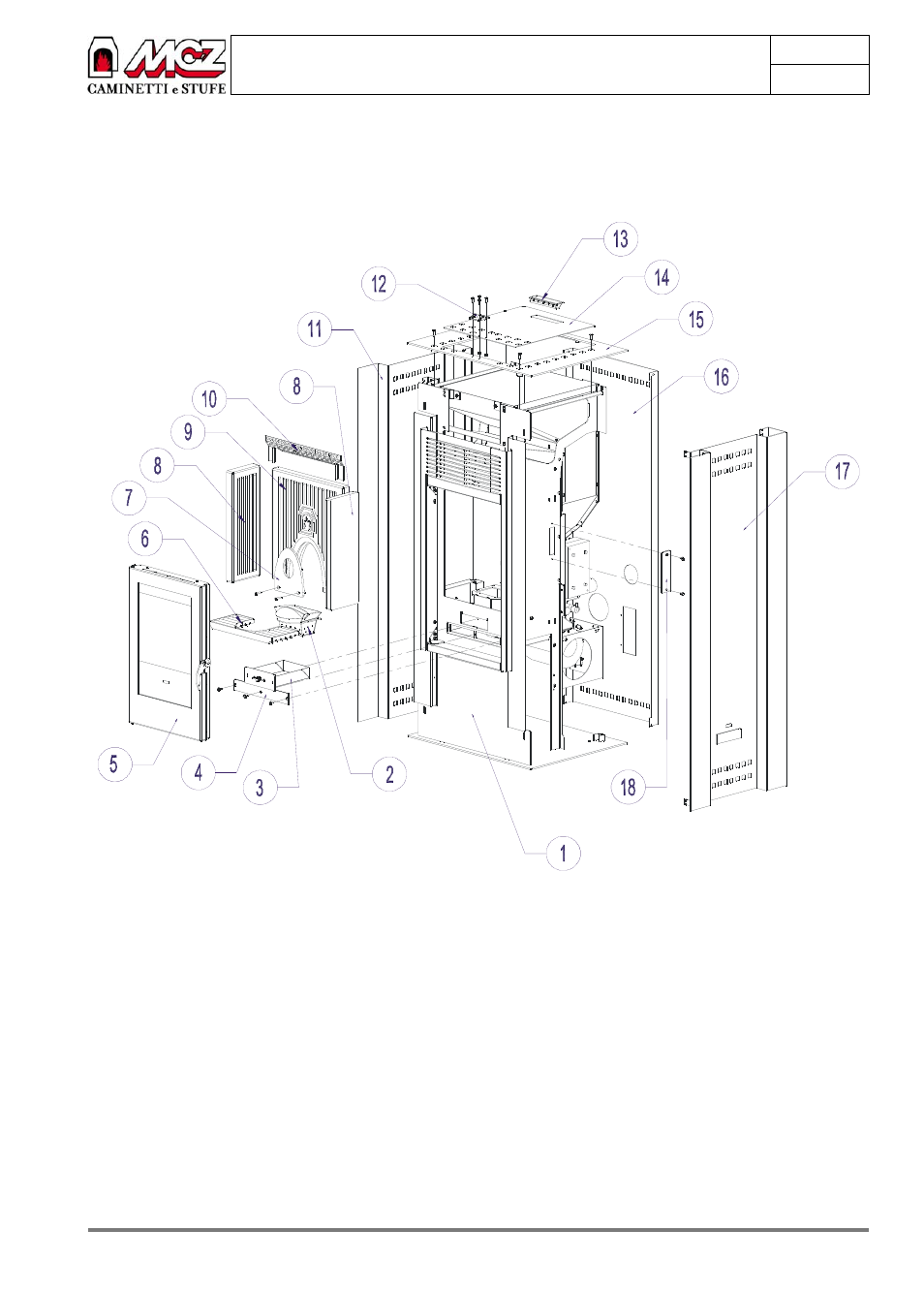

7.2. ERSATZTEILE – Struktur Modulo Pellet
1. Stahlstruktur
2. Feuerbecken
3. Aschekasten
4. Unterer Verschluss Wärmetauscher
5. Fertige Tür
6. Stahlgitter
7. Rückwand aus Gusseisen
8. LINKE/RECHTE Aussenseite aus Alutec
9. Rückwand aus Alutec
10. Oberes, gebohrtes Leitblech aus Stahl
11. Linke Aussenseite aus Stahl
12. Scharnier Deckel Pelletbehälter
13. Griff Deckelöffnung Pelletbehälter
14. Deckel Pelletbehälter
15. Obere Abdeckplatte aus Stahl
16. Aussenrückwand aus Stahl
17. Linke Aussenseite aus Stahl
18. Seitliche Verschlüsse Wärmetauscher
