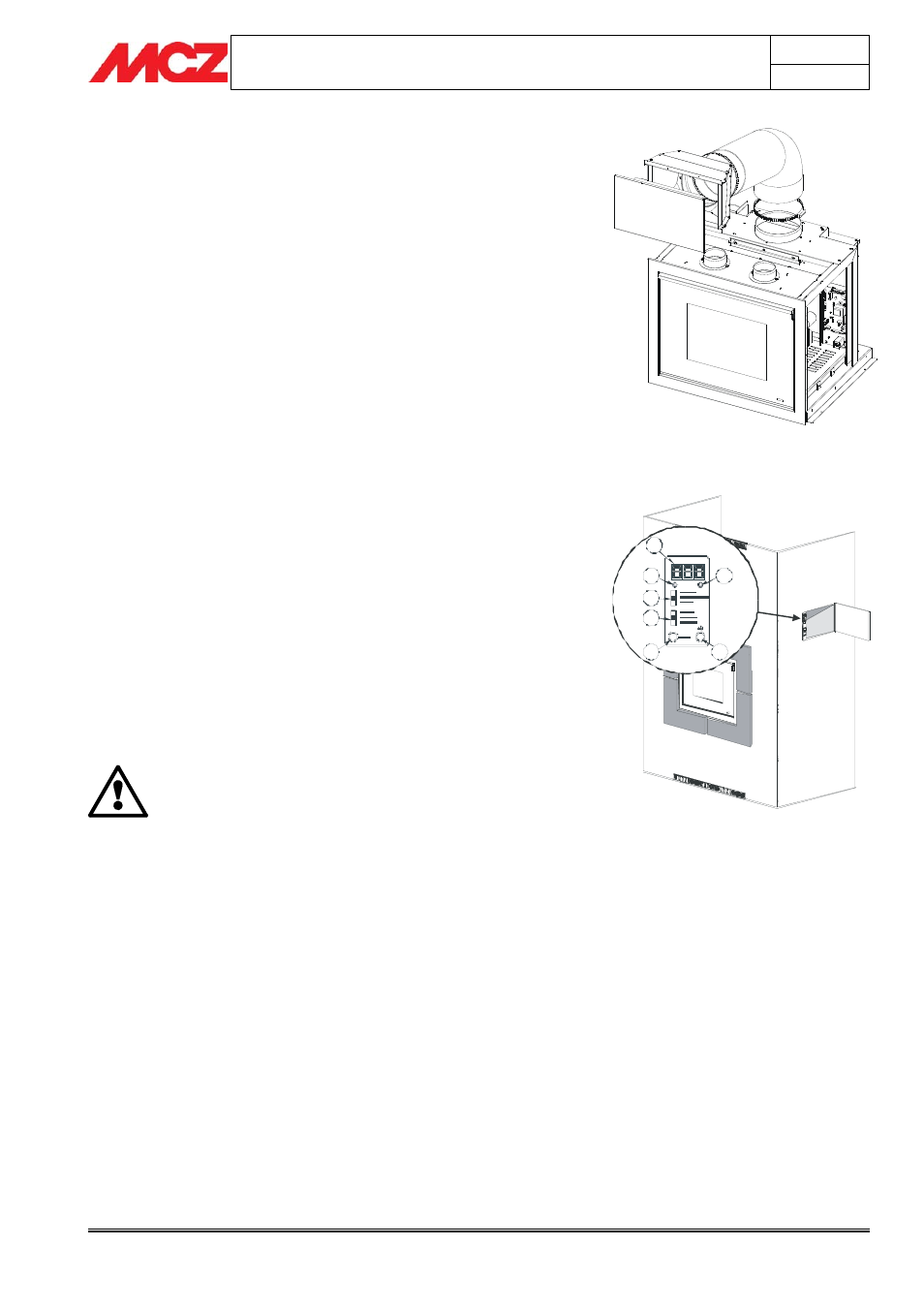

3.6.2. Frontale Montage der Rutsche
Das mitgelieferte Rohr an das Produkt anschließen. Dabei
darauf achten, dass es nach vorn gedreht ist, und es mit der
Rohrschelle befestigen.
Das Rohr mit der Rohrschelle an der Tülle der Klappenstruktur
befestigen.
Das Rohr so positionieren, dass es nach dem Verkleiden
zugänglich ist und dass man die Klappenstruktur an der
vorgesehenen Bohrung an der Verkleidungswand befestigen
kann.
Für die Montage der externen Klappe siehe Absatz 3.16.2, da
diese Arbeit erst nach vollständiger Verkleidung ausgeführt
wird.
3.7. AUF DER KLAPPE MONTIERTE BEDIENBLENDEN
Auch wenn die Montage der Klappe, die die Rutsche verschließt, eine
der letzten Arbeiten der Installation ist,
muss der Installateur darauf
hingewiesen werden, dass in diesem Bauteil sehr wichtige
Vorrichtungen, wie die Not-Bedienblende (siehe Kapitel 4.5) und der
Schalter, mit dem der Kompaktofen von der Spannung abgetrennt wird,
montiert werden.
Deshalb empfiehlt es sich in dieser Installationsphase, wenn
die Verkleidung noch nicht vorhanden ist, die Verkabelung und
die zugehörigen, bereits vom Hersteller vormontierten Bauteile seitlich
an der zum Einfüllen der Pellets dienenden Rutsche zu befestigen, so
dass die Kabel und Paneele, wenn die Klappe bei fast fertiger
Verkleidung montiert wird, leicht zugänglich sind.
Provisorisch Klebeband oder ähnliche Produkte für die Befestigung benutzen.
Die Stromkabel mit äußerster Vorsicht handhaben. Sie auf
keinen Fall spannen oder quetschen, da sie beschädigt
werden können. Wenn man die Kabel befestigen möchte,
sicherstellen, dass diese auf keine Weise mit den heißen
Teilen des Heizofens in Berührung kommen. Die
Nichteinhaltung dieser Warnung und die darausfolgenden
Schäden an allen elektrischen Bauteilen werden nicht von
der Garantie abgedeckt.
Pelletklappe mit Bedienblende für notfälle
Montage der Rutsche vorne
