Arbeitsweise
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten
Während des Auswechselns auf die Pole und die
Symbole, die sich innen in der Fernbedienung
befinden, achten.

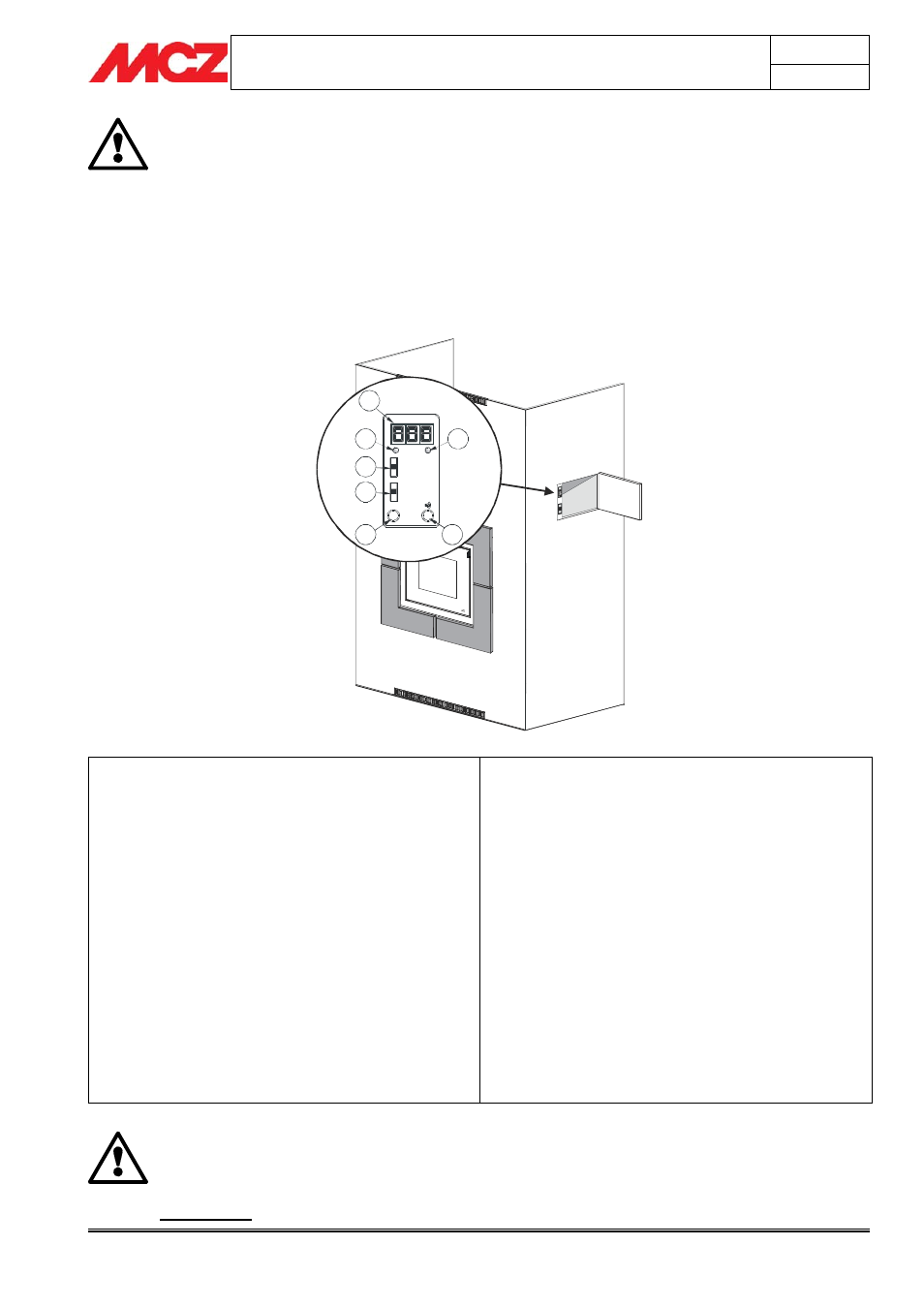

4.5. BEDIENBLENDE FÜR NOTFÄLLE
An einer Seite der Klappe für die Pelletbeschickung befindet sich die
Not-Bedienblende, die konzipiert wurde, um eventuelle
Betriebsstörungen zu diagnostizieren und den VIVO 80 PELLET zu
steuern, falls die Fernbedienung nicht funktioniert.
- OFF
- REMOTE
- ON
- MIN
- MED
- MAX
A
B
C
D
E
F
G
TE ST
ZEICHENERKLÄRUNG
A. Display mit drei Ziffern, das außer der Kodenummer einer
Betriebsstörung noch eine Reihe an Informationen über den
Heizofen anzeigt.
B. GRÜNE Led, sie zeigt an:
AUS = Heizofen ausgeschalten
EINGESCHALTEN UND BLINKT = Heizofen in
Einschaltphase
FIX EINGESCHALTEN= Heizofen eingeschalten
C. ROTE Led, sie zeigt an:
AUS = Heizofen eingeschalten
EINGESCHALTEN MIT LANGSAMEM BLINKEN = Heizofen
schaltet sich aus
EINGESCHALTEN MIT SCHNELLEM BLINKEN = Heizofen
im Alarmzustand (für die ersten 10 Minuten ertönt ein
Piepton)
FIX EINGESCHALTEN= Heizofen ausgeschalten
D. Wahlschalter mit drei Stellungen für die Funktionen
OFF = Manuelles Ausschalten des Heizofens ohne
Fernbedienung
REMOTE = Heizofen nur durch Fernbedienung steuerbar
ON = Manuelles Einschalten des Heizofens ohne
Fernbedienung
E. Wahlschalter mit drei Stellungen für die Leistungsstufen
MIN = Wahlschalter für den Heizofenbetrieb in MINDEST-
Leistung ohne Fernbedienung und mit Wahlschalter 4 auf
ON
MED = Wahlschalter für den Heizofenbetrieb in
MITTLERER Leistung ohne Fernbedienung und mit
Wahlschalter auf ON
MAX = Wahlschalter für den Heizofenbetrieb in
MAXIMALER Leistung ohne Fernbedienung und mit
Wahlschalter auf ON
F. Taste für die Diagnose des Betriebszustandes des Heizofens
G. Taste zur Herstellung der Verbindung des Heizofens mit einer
neuen Fernbedienung (durch eine nachstehend beschriebene
Vorgangsweise)
DAMIT DER HEIZOFEN ÜBER DIE
FERNBEDIENUNG FUNKTIONIERT, MUSS
DER WAHLSCHALTER “D” AUF “REMOTE”
GESTELLT SEIN.
