6-INSTALLATION UND MONTAGE
MONTAGE DER SEITLICHEN UND VORDEREN VERKLEIDUNG
Der Ofen wird mit verpackten Keramikteilen geliefert, daher müssen vor der Montage der Seitenplatten und der Top-Platte die Front-
Platten eingesetzt werden.
Zum Einsetzen der Seitenplatten muss man auf der rechten Seite des Ofens (Seite mit dem Griff) arbeiten und dabei folgendermaßen
vorgehen:
• Das Gitter aus mikrogelochtem Blech "B" durch Entfernen der beiden Schrauben "c" wegnehmen (Abb. 3).
• Die beiden Schrauben "d" und den Bügel "E" entfernen (Abb. 4).

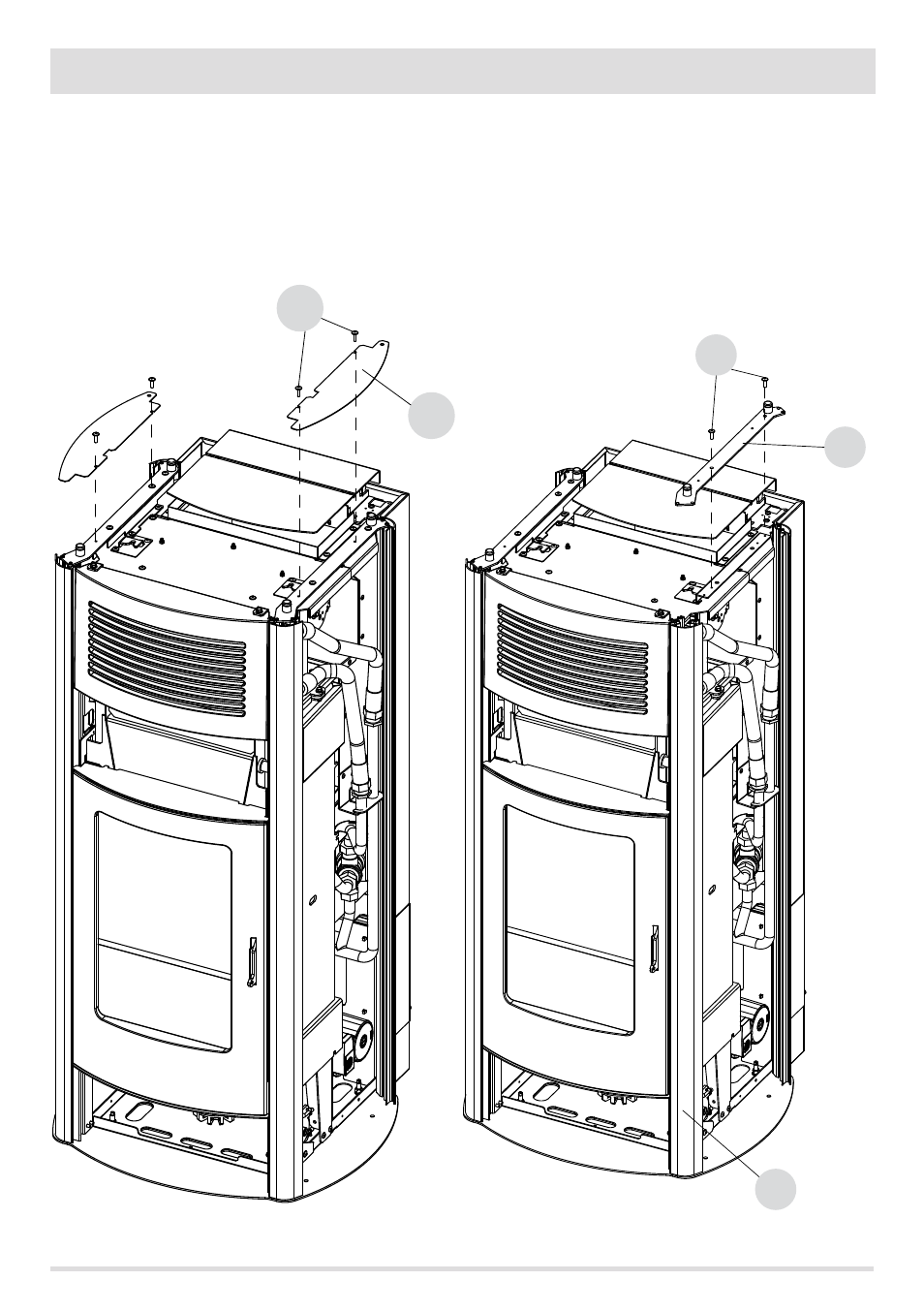

ABBILDUNG 3 - ENTFERNEN ROST B ABBILDUNG 4 - ENTFERNEN BÜGEL E
