7-WASSERANSCHLUSS
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
ANSCHLUSS HYDRAULISCHE ANLAGE
WICHTIG!
Der Anschluss des Ofens an die hydraulische Anlage darf AUSSCHLIESSLICH von Fachpersonal ausgeführt werden,
das die Installation kunstgerecht ausführen kann, und die geltende Gesetzgebung im Benutzerland berücksichtigt.
Der Hersteller lehnt jede Haftung ab für Schäden an Personen und Sachen, oder für mangelndes Funktionieren, falls
der oben genannten Anweisung nicht Folge geleistet wird.

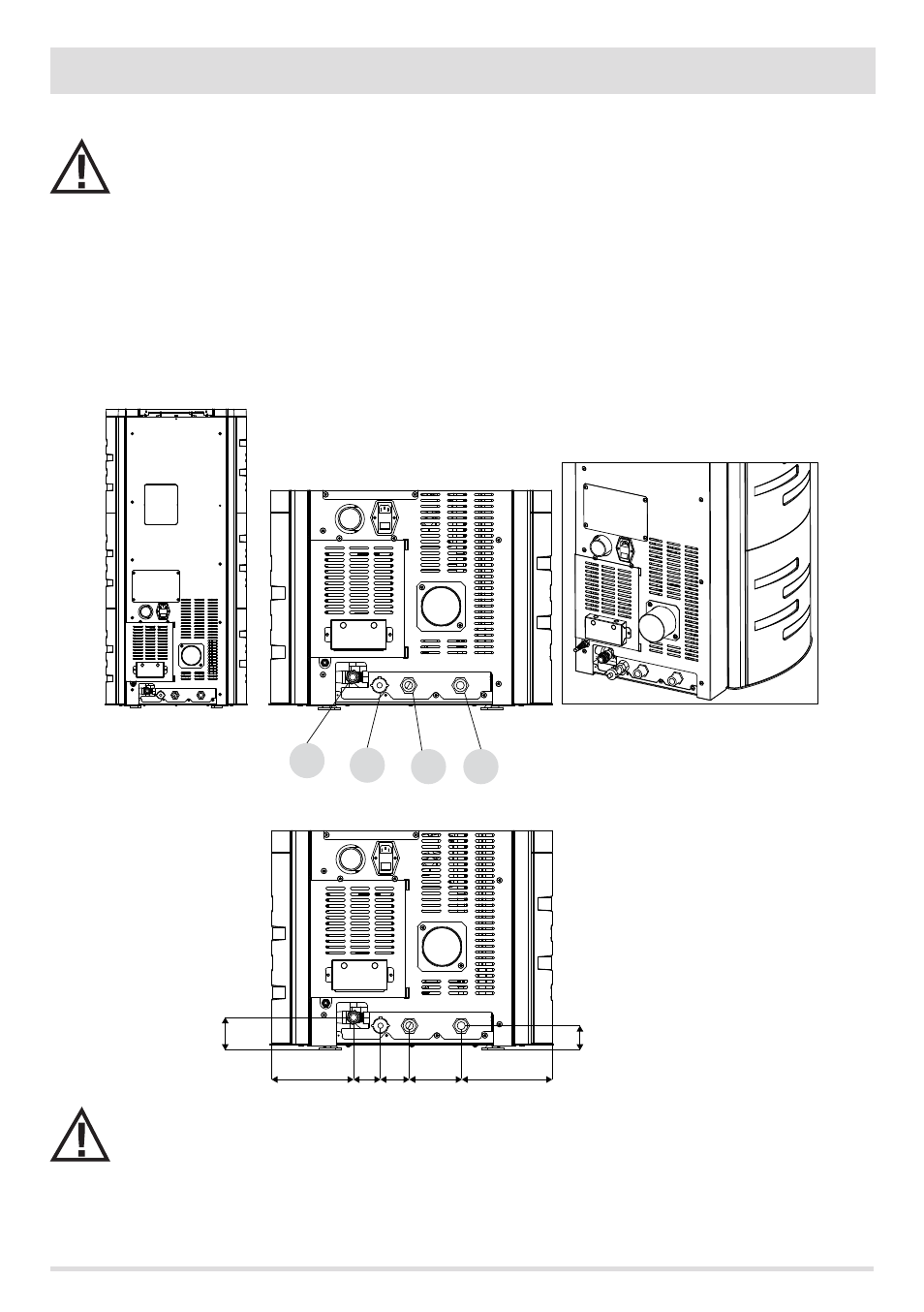

SCHEMA FÜR DEN ANSCHLUSS
A1
Vorlauf Heizungswasser 3/4”M
A2
Rücklauf Heizungswasser 3/4”M
C
Sicherheitsventil 3 bar – 1/2”F
E
Entleerung der Anlage 1/2”F
WICHTIG!!!
DIE GANZE ANLAGE MUSS GEWASCHEN WERDEN, BEVOR MAN DEN OFEN ANSCHLIESST, DAMIT NOCH VORHANDENE
RÜCKSTÄNDE UND ABLAGERUNGEN ENTFERNT WERDEN.
Vor dem Ofen immer Absperrschieber einbauen, damit der Ofen von der Wasseranlage getrennt werden kann, falls
er verschoben werden muss, um die ordentliche/außerordentliche Wartung auszuführen.
Den Ofen mit flexiblen Schläuchen anschließen, damit er nicht zu stark an die Anlage gebunden ist, und damit
leichte Verschiebungen ausgeführt werden können.
