MCZ Duo HYDRO AIR Benutzerhandbuch
Seite 76
16
12
9
19
18
22
25
24
23
6
7
5
21
20
17
11
8
4
3
2
1
10
13 14 15
21 bis
74
18-PLATINE

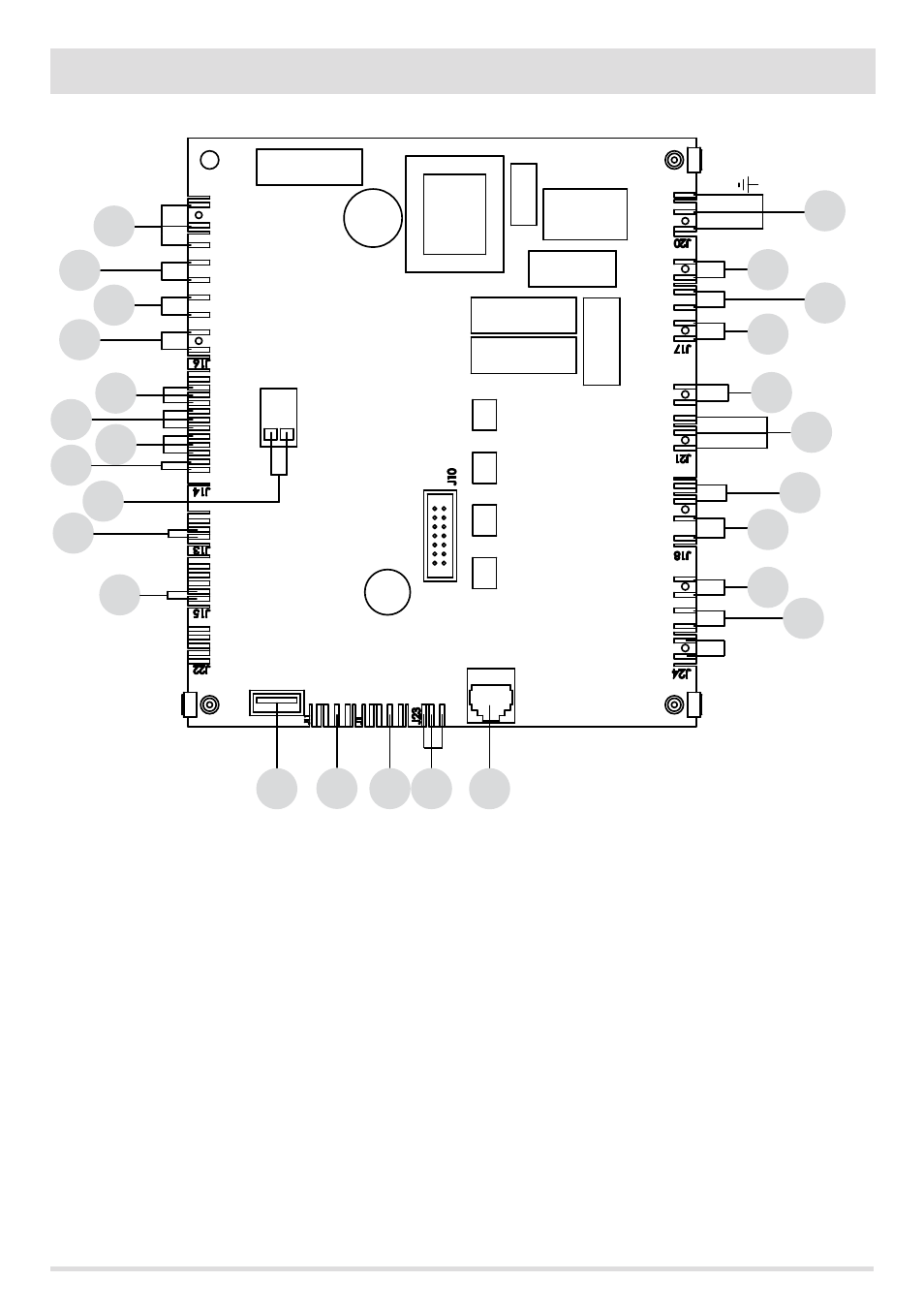

ZEICHENERKLÄRUNG VERDRAHTUNG HAUPTPLATINE
1.
HILFSRELAIS (C-NO-NC)
2.
DOMOTISCHER KONTAKT
3.
RAUMTEMPERATURFÜHLER
4.
HILFSEINGANG
5.
ENCODER GEBLÄSE RAUCHGASE
6.
ENCODER GETRIEBEMOTOR
7.
DRUCKWANDLER
8.
TEMPERATURFÜHLER WASSER
9.
RAUCHGAS-TEMPERATURFÜHLER
10. SENSOR PELLET-FÜLLSTAND (OPTION)
11. FÜHLER LUFTGEBLÄSE
12. AKTUALISIERUNG SOFTWARE
13. EXPANSION
14. SERIELLE KOMMUNIKATION
15. STEUERUNG PMW-PUMPE
16. BEDIENTAFEL
17. THERMOSCHUTZSCHALTER WASSER
18. THERMOSCHUTZSCHALTER TANK
19. LUFTGEBLÄSE
20. DREI-WEGE-VENTIL
21. VERSORGUNG PMW-PUMPE
21bis. STANDARDPUMPE
22. GETRIEBEMOTOR
23. GEBLÄSE RAUCHGASE
24. ZÜNDKERZE
25. SCHALTER
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat
