13-MENÜ EINSTELLUNGEN
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
HILFSAUSGANG
Der Hilfsausgang ermöglicht es, einen Relaiskontakt je nach der im Menü Hilfseingang gewählten Anlagenkonfiguration zu verwenden.
Er wirkt auf die Kontakt 7-8-9 der externen Klemmenleiste ein. Die Funktionen sind nur auswählbar, wenn im Menü Hilfseingang nicht
die Konfiguration Boiler oder Pufferspeicher gewählt wurde, es sind folgende Funktionen:
•
Remote-Alarm (9-8=C-NO)
•
Hilfsheizkessel (9-7=C-NC)
•
Hilfsausgang auf Temperatur (9-8-7=C-NO-NC)

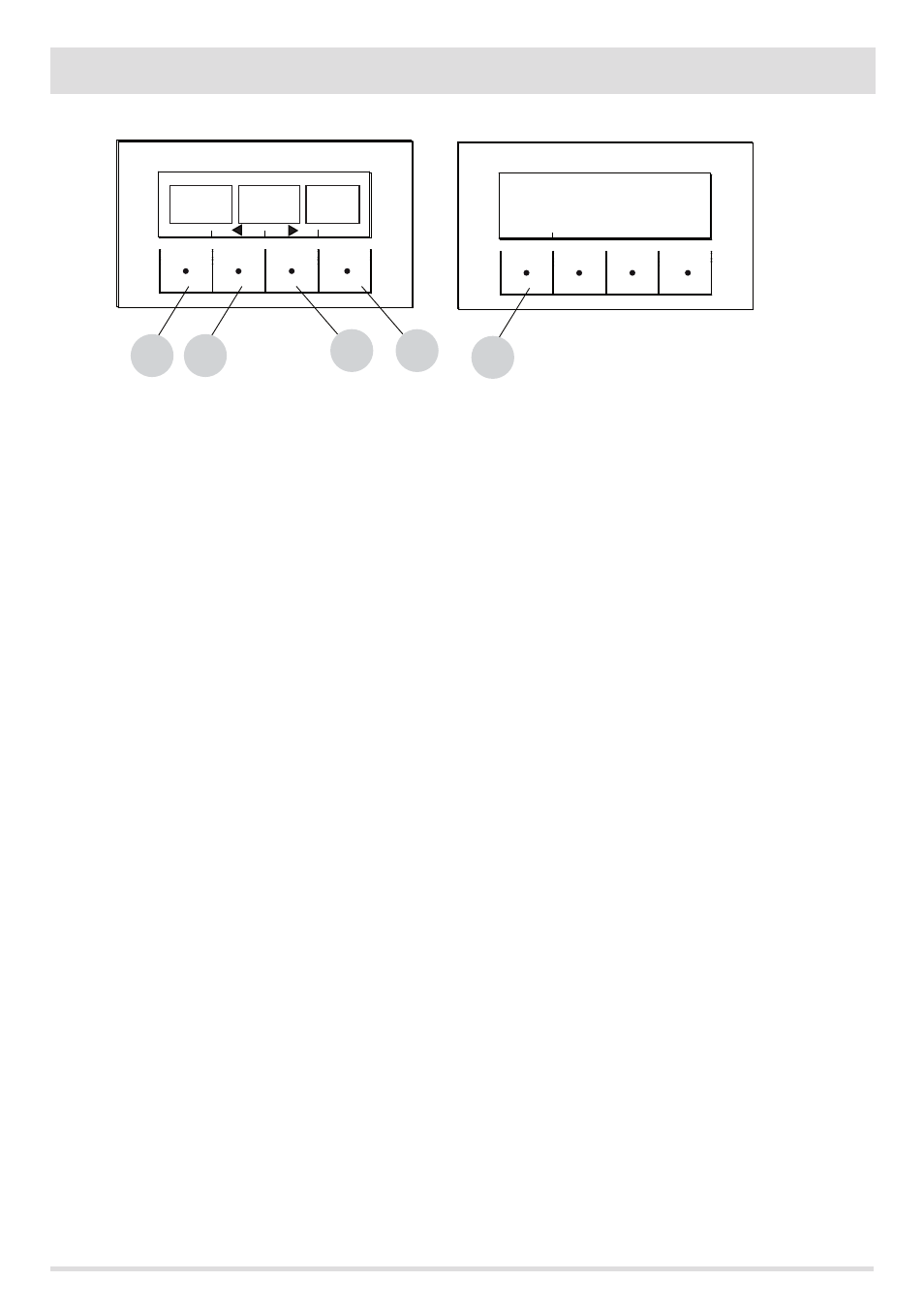

Um in die Funktion zu gelangen:
Im Menü Einstellungen- Die Taste OK (Taste E) drücken, die Taste D (Pfeil) drücken und bis zum Stichwort Hilfsausgang rücken, OK (Taste
E) drücken. Mit den Tasten "C" und "D" die Funktion Remote-Alarm/Hilfsheizkessel/Ausgang auf Temperatur wählen und OK (Taste E)
drücken.
•
Wenn der Hilfsausgang auf Remote-Alarm eingestellt ist, wird der N.O.-Kontakt beim Auslösen des Alarms geschlossen.
•
Wenn der Hilfsausgang auf Hilfsheizkessel eingestellt ist, bleibt der N.C.-Kontakt in allen Alarmzuständen geschlossen, im Zustand 0
"OFF", im Zustand 80 "Shutdown" und im Zustand 51 "COOL". Bei allen anderen Bedingungen bleibt er offen.
•
Ausgang auf Temperatur: Der Kontakt wird geschlossen, wenn die Heizkesseltemperatur den vom Benutzer eingestellten Wert
überschreitet. Einstellbar von 30 bis 60 dient er zum Beispiel zum Trennen des Hilfsheizkessels oberhalb einer gewissen Temperatur
(indem er den N.C.-Kontakt benutzt) oder zum Starten einer externen Pumpe auf Temperatur (indem er den N.O.-Kontakt benutzt).
•
Wenn die Konfiguration Boiler gewählt wurde, ist der Hilfskontakt fix auf "Dreiwegeventil Boiler": der Kontakt schaltet um, wenn
vom Boiler die Anforderung nach Wärme eintrifft.
•
Wenn die Konfiguration Pufferspeicher gewählt wurde, ist der Hilfskontakt fix auf "Steuerung Pumpe": der N.O.-Kontakt schließt,
wenn vom Raumtemperaturfühler die Anforderung nach Wärme eintrifft.
