12
A
B C
D
E
A
B
C
D
15°
E
F
A
B
C
D
E
30°
F
2 - INSTALLATIONSANLEITUNG
TECHNISCHE DATEN
Die Funktionstüchtigkeit des Schornsteins muss von einem dazu befähigten Techniker überprüft werden.
Der Schornstein muss dicht gegen Rauchgase sein, einen vertikalen Verlauf ohne Einschnürungen haben, aus undurchlässigen Materialien
für Rauch und Kondenswasser hergestellt sein, die thermisch isoliert und dazu geeignet sind, während ihrer gesamten Lebensdauer den
normalen mechanischen Beanspruchungen standzuhalten (wir empfehlen Schornsteine in A/316 oder feuerfest mit doppelter isolierter
Kammer mit rundem Querschnitt). Er muss außen isoliert sein, um Kondensation zu vermeiden und die Wirkung der Kühlung der
Rauchgase zu vermindern. Er darf nicht in der Nähe von brennbaren oder leicht entzündlichen Materialien mit einem Luftzwischenraum
oder von isolierenden Materialien positioniert werden: Überprüfen Sie den vom Hersteller des Schornsteins gemäß EN1443 angegebenen
Abstand. Die Mündung des Schornsteins muss im selben Raum sein, indem das Gerät installiert ist oder zumindest im benachbarten
Raum; außerdem muss unter der Mündung eine Sammelkammer für Ruß und Kondenswasser positioniert sein, die über eine luftdichte
Metalltür zugänglich ist.

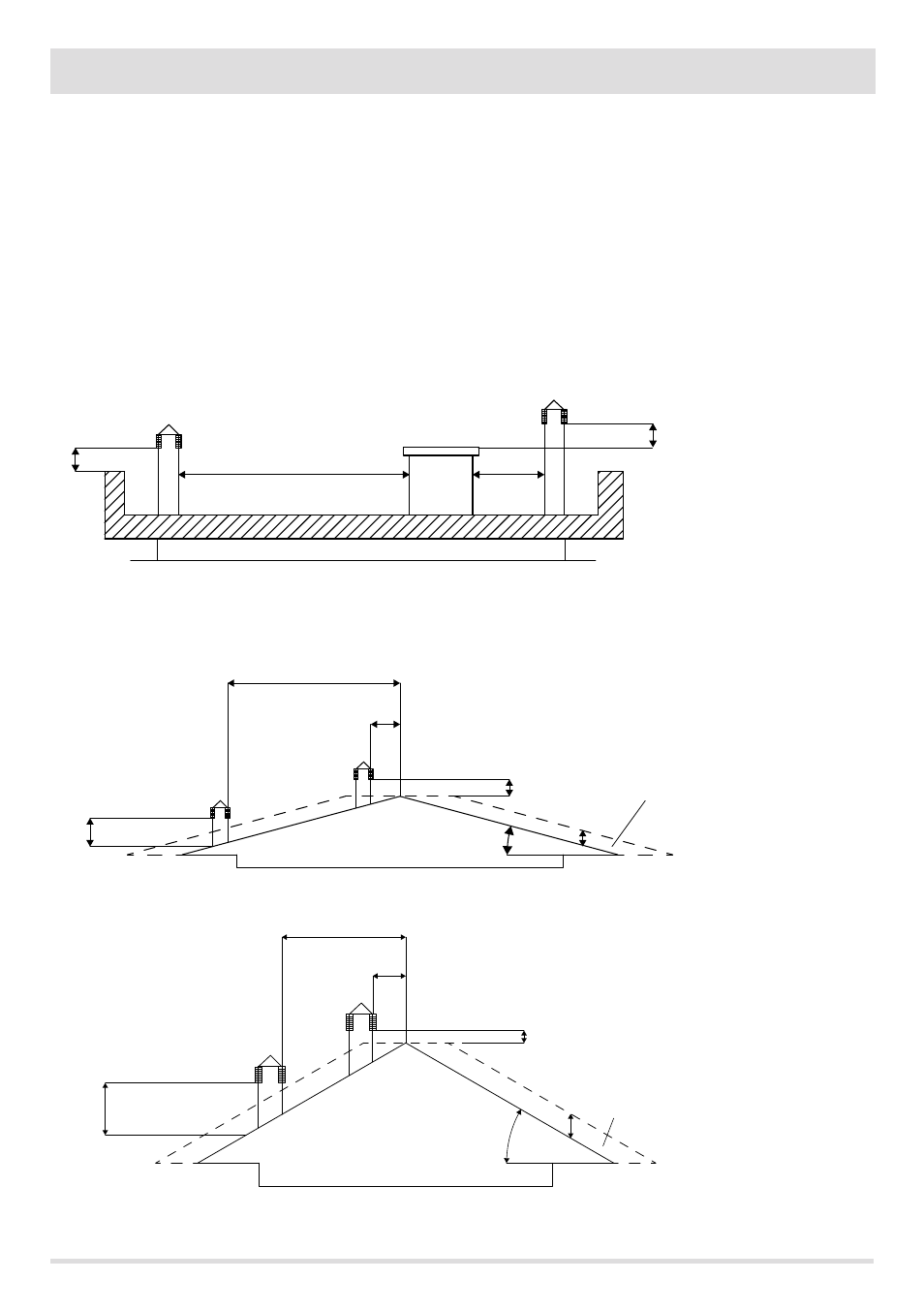

FLACHDACH
DACH 15°
DACH30°
A = 0,50 Meter
B = ABSTAND > 2 Meter
C = ABSTAND < 2 Meter
D = O,50 Meter
E = TECHNISCHES VOLUMEN
A = MIN. 1,00 Meter
B = ABSTAND > 1,85 Meter
C = ABSTAND < 1,85 Meter
D = O,50 Meter ÜBER DEN
FIRST
E = O,50 Meter
F = RÜCKFLUSSZONE
A = MIN. 1,30 Meter
B = ABSTAND > 1,50 Meter
C = ABSTAND < 1,50 Meter
D = O,50 Meter ÜBER DEN
FIRST
E = O,80 Meter
F = RÜCKFLUSSZONE
ABBILDUNG 2
ABBILDUNG 3
ABBILDUNG 4
