35
4
5
10
2
6
3
1
8
11
12
13
15
14
7

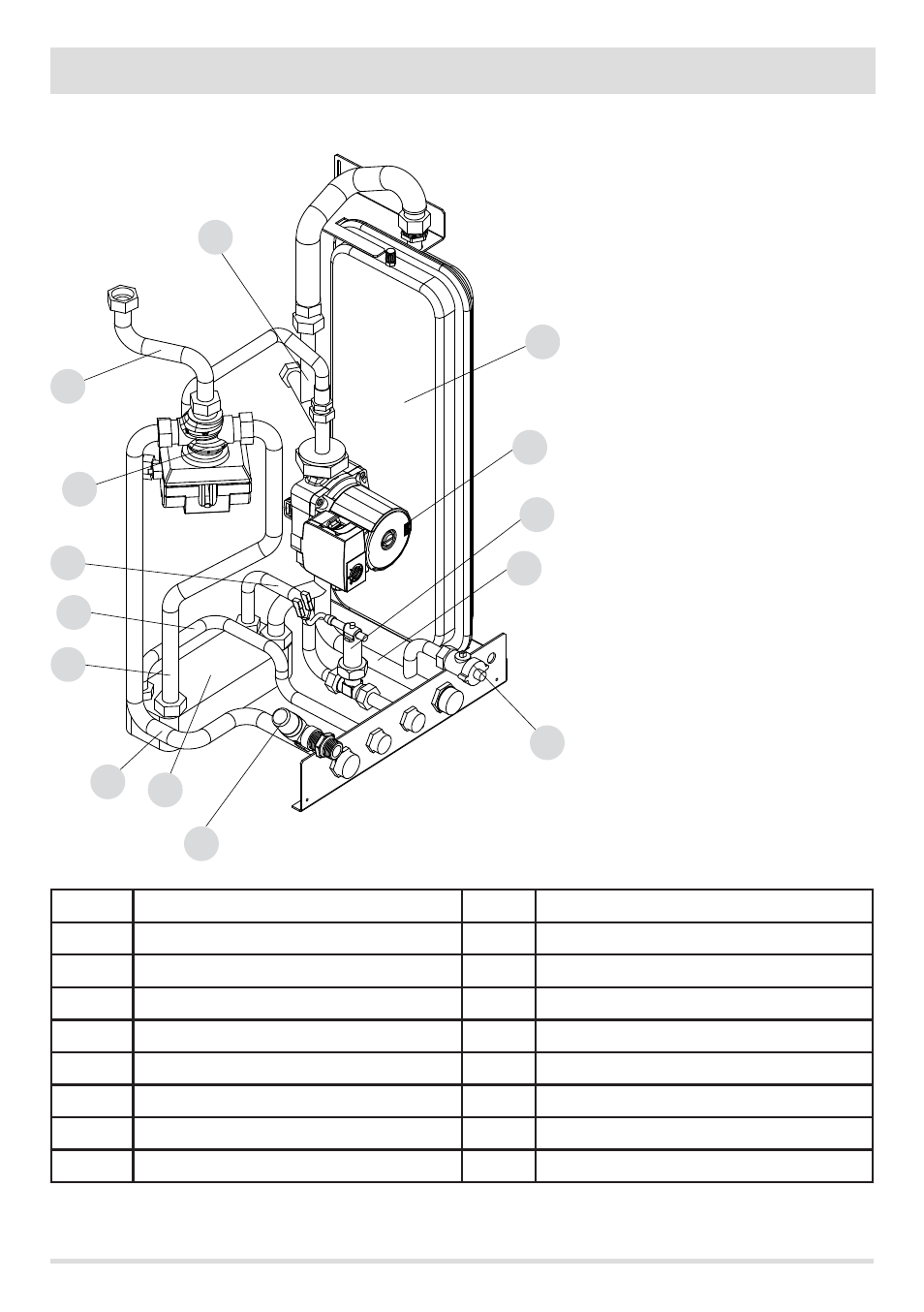

7 - WASSERANSCHLÜSSE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
ODEN TOBA HYDRO 22 MIT WÄRMETAUSCHER - COD.7114003
POS.
BESCHREIBUNG
POS.
BESCHREIBUNG
1
VORLAUFROHR VENTIL
9
ROHR DURCHFLUSSWÄCHTER - BRAUCHWASSER
2
RÜCKLAUFROHR ANLAGE/WÄRMETAUSCHER
10
DURCHFLUSSWÄCHTER
3
RÜCKLAUFROHR AUSDEHNUNGSGEFÄSS
11
ROHR WÄRMETAUSCHER - DURCHFLUSSWÄCHTER
4
AUSDEHNUNGSGEFÄSS
12
VORLAUFROHR BRAUCHWASSER
5
PUMPE
13
ROHR VENTIL - WÄRMETAUSCHER
6
AUSLASSHAHN HEIZKESSEL 1/2”
14
PLATTENWÄRMETAUSCHER
7
SICHERHEITSVENTIL 3 BAR
15
ROHR VENTIL - VORLAUF
8
DREI-WEGE-VENTIL
