15
A
B B
A C
MIN.1,5 m MIN.1,5 m
MIN.1,5 m
MIN.0,3 m
2 - INSTALLATIONSANLEITUNG
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
AUSSENLUFTÖFFNUNG
Es ist Pflicht, eine geeignete Außenluftöffnung vorzusehen, die eine entsprechende Luftzufuhr für den korrekten Betrieb des Gerätes
garantiert. Der Luftzustrom zwischen Außenbereich und Installationsraum kann direkt über eine Öffnung an der Außenwand des Raums
erfolgen (vorzuziehende Lösung siehe Abbildung 9 a); oder aber indirekt, durch die kontinuierliche Luftentnahme aus den benachbarten
Nebenräumen (siehe Abbildung 9 b). Als Nebenräume müssen Schlafzimmer, Badezimmer, Garagen und generell Räume mit Brandgefahr
ausgeschlossen werden. In der Installationsphase müssen die Mindestabstände überprüft werden, die erforderlich sind, damit Luft von
außen zugeführt werden kann. Dabei muss das Vorhandensein von Türen und Fenstern berücksichtigt werden, die eine korrekte Luftzufuhr
zum Gerät verhindern könnten (siehe Schema unten).
Der Lufteinlass muss mindestens eine Netto-Fläche von 80 cm2 haben: diese Oberfläche muss entsprechend vergrößert werden, wenn
im Raum weitere aktive Generatoren aufgestellt sind (zum Beispiel: elektrischer Ventilator zur Entlüftung, Dunstabzug, andere Öfen, etc
...), die die Umgebung in Unterdruck versetzen können. Es muss überprüft werden, dass der Druckabfall, wenn alle Geräte eingeschaltet
sind, zwischen Innenraum und Außenbereich den Wert von 4 Pa nicht überschreitet. Im Bedarfsfall muss der Querschnitt des Lufteinlasses
vergrößert werden; dieser muss fast in Bodenhöhe realisiert werden und immer mit einem externen Schutzgitter versehen sein, um zu
verhindern, dass er möglicherweise durch Vögel oder durch Gegenstände verstopft wird.
Es besteht die Möglichkeit, die nötige Luftzufuhr
für die Verbrennung von außen zu entnehmen,
mit einem Rohr von mindestens Ø50mm und
einer maximalen linearen Länge von 3 Metern;
jede Kurve des Rohrs entspricht einem Meter. Für
den Anschluss des Rohrs siehe Rückseite am Ofen.
Im Falle von Einzimmerwohnungen,
Schlafzimmern und Badezimmern (falls
zugelassen) ist der Luftanschluss nach außen
obligatorisch. Vor allen für die luftdichten
Geräte ist es erforderlich, dass dieser Anschluss
luftdicht ausgeführt wird, damit die gesamten
Dichtungseigenschaften des Systems nicht
beeinträchtigt werden.

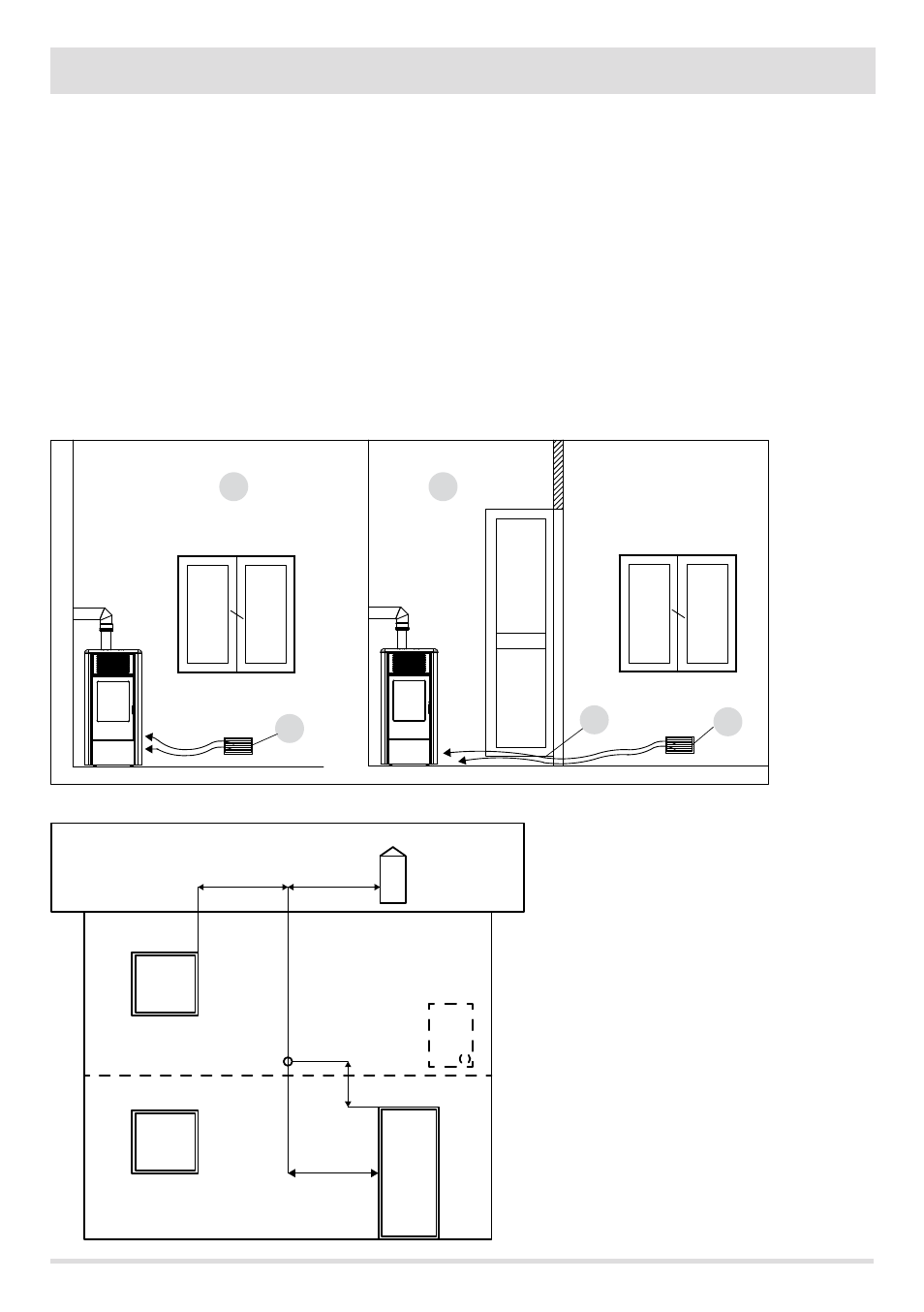

ABBILDUNG 9 A - DIREKT VON AUSSEN
ABBILDUNG 10
ABBILDUNG 9 B - INDIREKT ÜBER NEBENRAUM
A=LUFTÖFFNUNG
B=ZU LÜFTENDER RAUM
C=GROSSTEIL DER ÖFFNUNG UNTER DER TЬR
