Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
10
Theoretische Grundlagen zur Installation Technischer Service - Alle Rechte vorbehalten - Vervielfältigung verboten

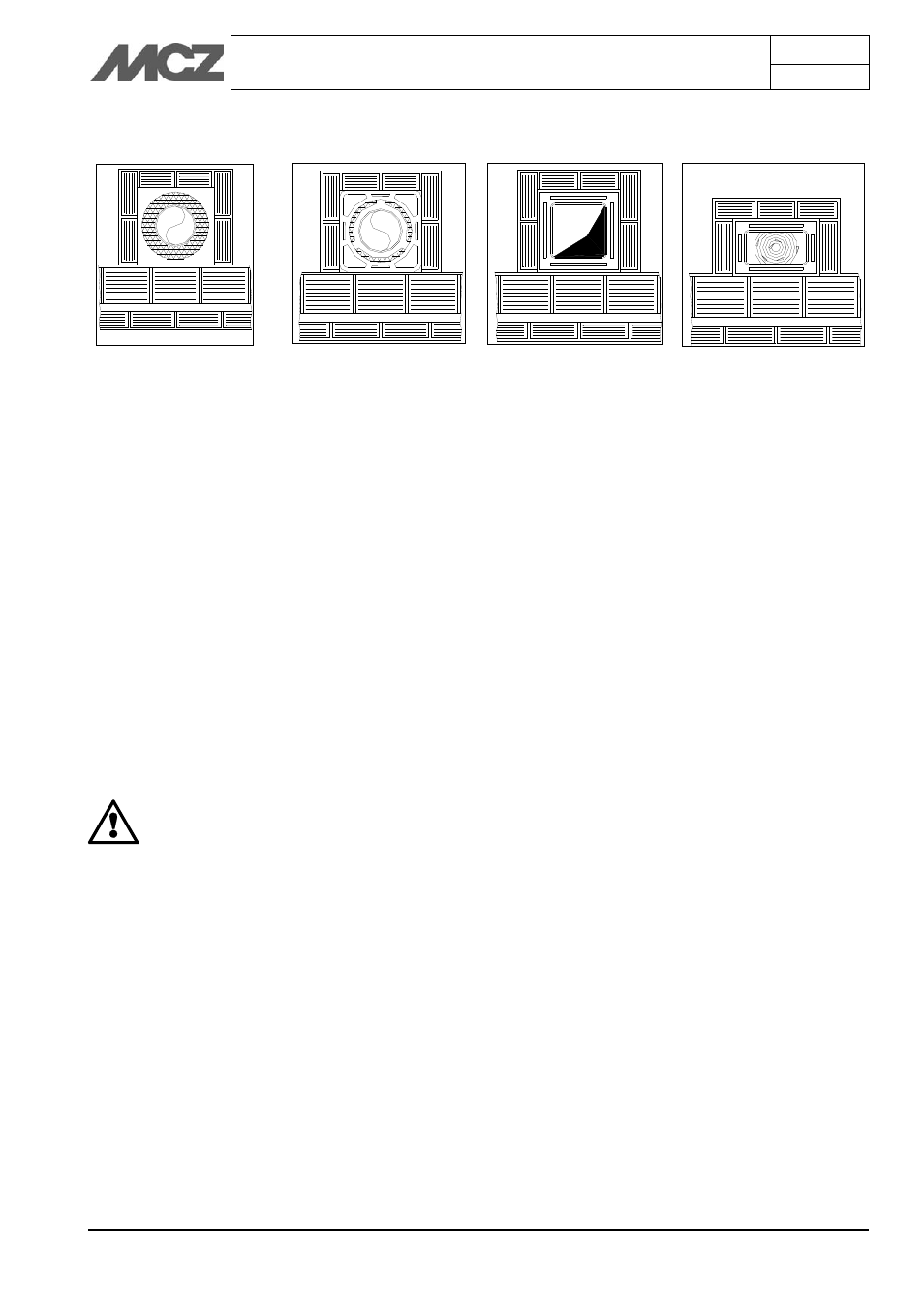

2.5.1.
Rauchfangbeispiele
Stahl Aisi 316 mit doppeltem
Feuerraum mit Isolierung aus
Keramikfaser oder ähnlichem
Material, das bis 400 °C feuerfest
ist.
SEHR GUT
Rauchfang aus feuerfestem
Material mit doppelter, isolierter
Kammer und einer Aussenhülle aus
Beton, der mit wabenförmigem
Material wie Ton leichter wird.
GUT
Traditioneller Rauchfang aus Ton,
quadratischer Querschnitt mit
isolierenden, leeren Einsätzen.
MITTELMÄßIGER
Rauchfänge mit rechteckigem
Innenquerschnitt, dessen grössere
Seite das doppelte der kleineren
Seite ausmacht, beispielsweise
20x40 oder 15x30.
UNGENÜGEND
Bei Rauchfängen mit quadratischem oder rechteckigem Querschnitt
müssen die Innenkanten mit einem nicht unter 20 mm liegenden
Radius abgerundet sein. Für einen rechteckigen Querschnitt muss das
Verhältnis der Innenmasse ≤1,5 betragen.
Die in der Tabelle der technischen Daten aufgeführten
Querschnitte/Längen des Schornsteins sind Richtwerte, um eine
korrekte Installation zu gewährleisten. Eventuelle alternative
Konfigurationen müssen gemäß den Vorgaben der Norm EN 13384-1
entsprechende Abmessungen aufweisen.
Es wird geraten, die Rauchabzugsleitung mit einer Kammer zum
Auffangen festen Materials unter dem Eintritt des Rauchkanals
auszurüsten, sie muss leicht zu öffnen und über einen Zugluftschieber
einsehbar sein.
WICHTIG!
Sollten Zweifel an den Leistungen des vorhandenen
Rauchfangs bestehen oder die Masse weichen von
den empfohlenen ab, ist ein von MCZ beauftragter
Installateur zu rufen, der vor Ort mit einem
Messinstrument die Leistungen des Rauchfangs
überprüft (Messung mit einem Mikromanometer).
MCZ S.p.A. lehnt jede Verantwortung für einen
fehlerhaften Betrieb des Heizofens ab, wenn dieser
auf die Verwendung eines unzureichend bemassten
und nicht den genannten Anforderungen erfüllenden
Rauchfangs zurückzuführen ist.
