Theoretische Grundlagen zur Installation
Technischer Service - Alle Rechte vorbehalten - Vervielfältigung verboten

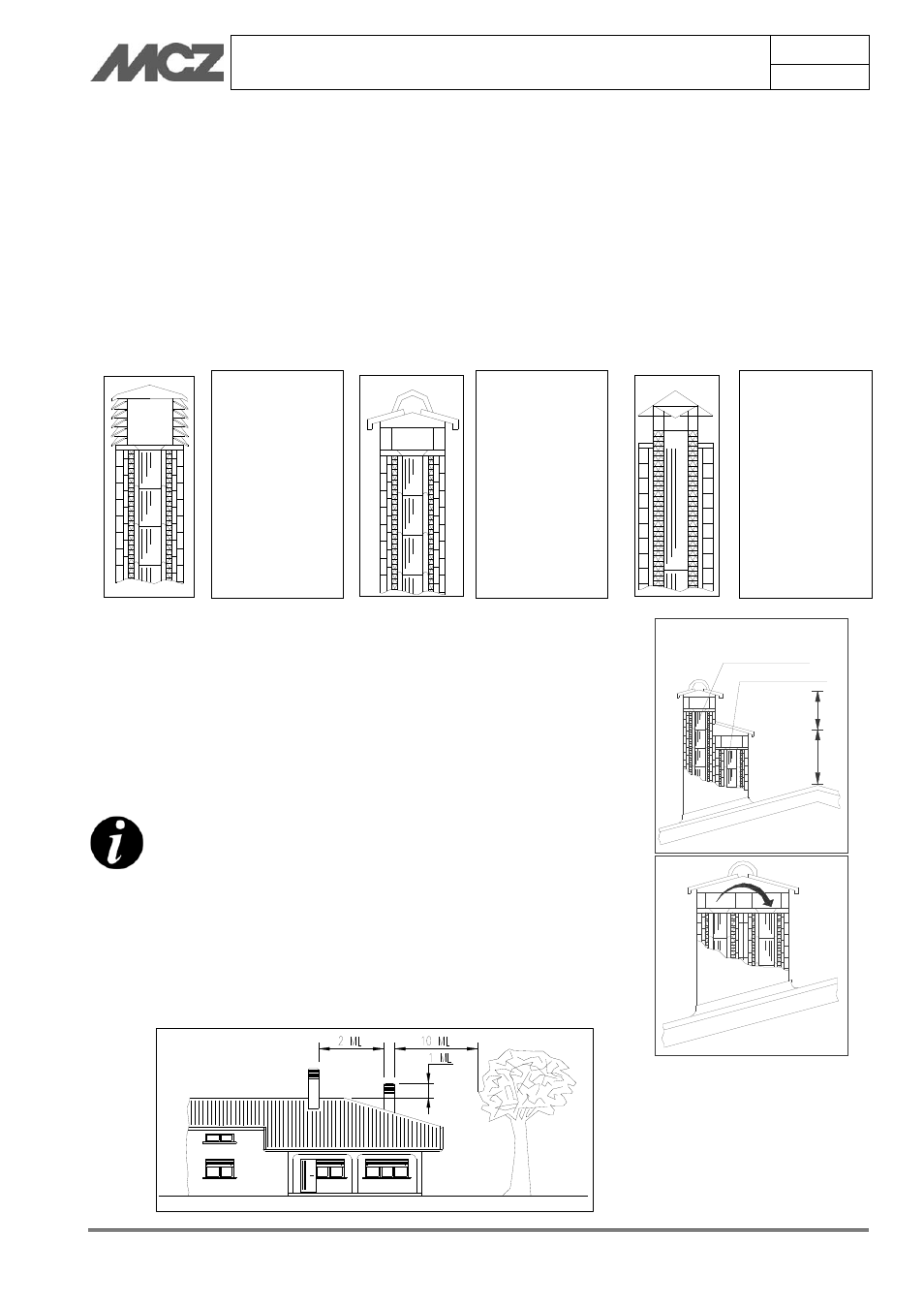

2.6. SCHORNSTEIN
Weil er unterschätzt wird, bildet er oft das letzte Hindernis für einen
einwandfreien Betrieb des “Kaminsystems”.
Der Abzug des Rauchfangs funktioniert auch durch seinen Schornstein.
Daher ist ist unumgänglich, falls er handwerklich gefertigt ist, dass die
Ausdehnung der vier Abzugsabschnitte mehr als zweimal den
Innenquerschnitt des Rauchfangs ausmachen müssen.
Da er den Dachfirst überragen muss, ist der Schornstein dem Wind
ausgesetzt und deshalb sollte ein industriell hergestelltes Modell
verwendet werden.
Industrieller Kamin
mit übereinander
liegenden,
vorgefertigten
Teilen, ermöglicht
eine optimale
Rauchbeseitigung.
Traditioneller,
handwerklich
hergestellter
Schornstein Der
richtige
Abzugsquerschnitt
muss mindestens
zweimal den
Innenquerschnitt
des Rauchfangs
haben, ideal wäre
2,5 mal.
Schornstein für
Rauchfang aus Stahl
mit internem Konus
für das
Rauchleitblech.
Der Schornstein muss folgende Anforderungen erfüllen:
sein Innenquerschnitt muss dem des Kamins entsprechen.
Sein Nutzquerschnitt am Austritt darf nicht weniger als das
Doppelte des Innenquerschnitts des Rauchfangs ausmachen.
Er muss so gebaut sein, dass kein Regen, Schnee oder
irgendwelche Fremdkörper in den Rauchfang dringen können.
Die Position des Schornsteins muss eine korrekte
Rauchstreuung gewährleisten und muss auf jeden Fall
außerhalb des Rückflussbereichs liegen, in dem sich
Gegendruck bilden könnte.
Bei gepaarten Rauchfängen muss der Schornstein der
soliden Brennbarkeit oder der oberen Etage die anderen
um mindestens 50 cm überragen, damit
Druckübertragung zwischen gepaarten Rauchfängen
ausgeschlossen wird.
Im Umkreis von 10 m darf der Schornstein keine
Hindernisse, wie Mauern, Walmdächer oder Bäume
haben. Ist das der Fall, muss er um mindestens 1 m höher
als das Hindernis sein und von anderen Schornsteinen
mindestens 2 m entfernt sein und er muss unbedingt den
Dachfirst um mindestens 1 m überragen.
OBERE PLATTE
1 m
t
0,
5
m
t
JA
NEIN
UNTERE PLATTE
