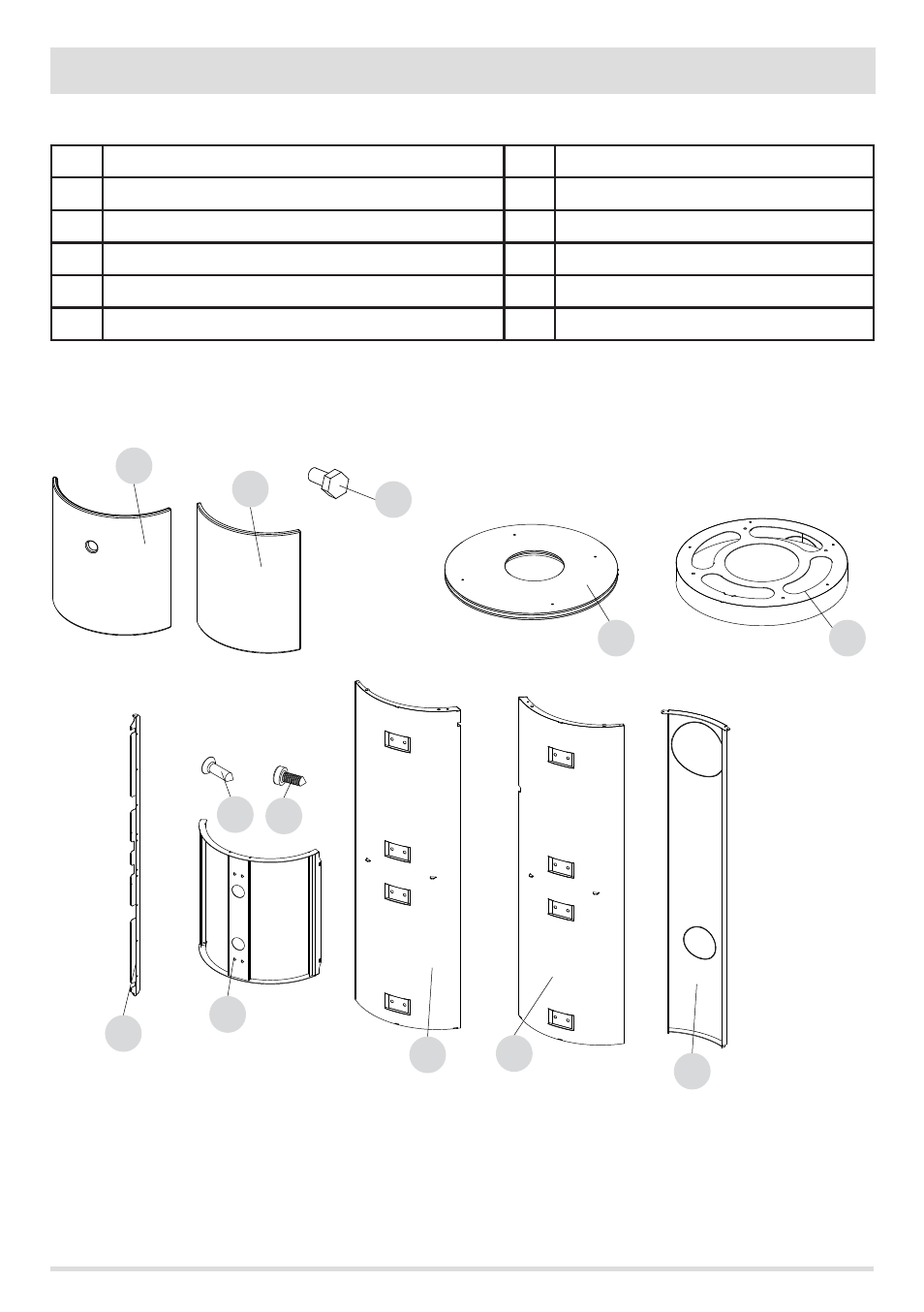

5-ZUSAMMENSETZUNG DES BAUSATZES AUS KERAMIK

STUB VERSION MIT RÜCKWÄRTIGER VERBRENNUNGSLUFT UND/ODER RAUCHGASABFÜHRUNG

A

KERAMIK UNTEN

G

RAHMEN FÜR KERAMIK SEITLICH B LINKS

B

KERAMIK SEITLICH

H

SCHRAUBE

C

BEFESTIGUNGSSCHRAUBEN KERAMIK/RAHMEN AUS EISEN

I

SCHRAUBE

D

SCHULTER

L

TOPPLATTE

E

RAHMEN FÜR KERAMIK UNTEN A

M

HALTERUNG TOPPLATTE

F

RAHMEN FÜR KERAMIK SEITLICH B RECHTS

N

RÜCKWÄRTIGE TAFEL
