MCZ Stub Benutzerhandbuch
Seite 38
C
C
M
L
M
S
S
S
S
T
M
S
S
S
S
S
L
36

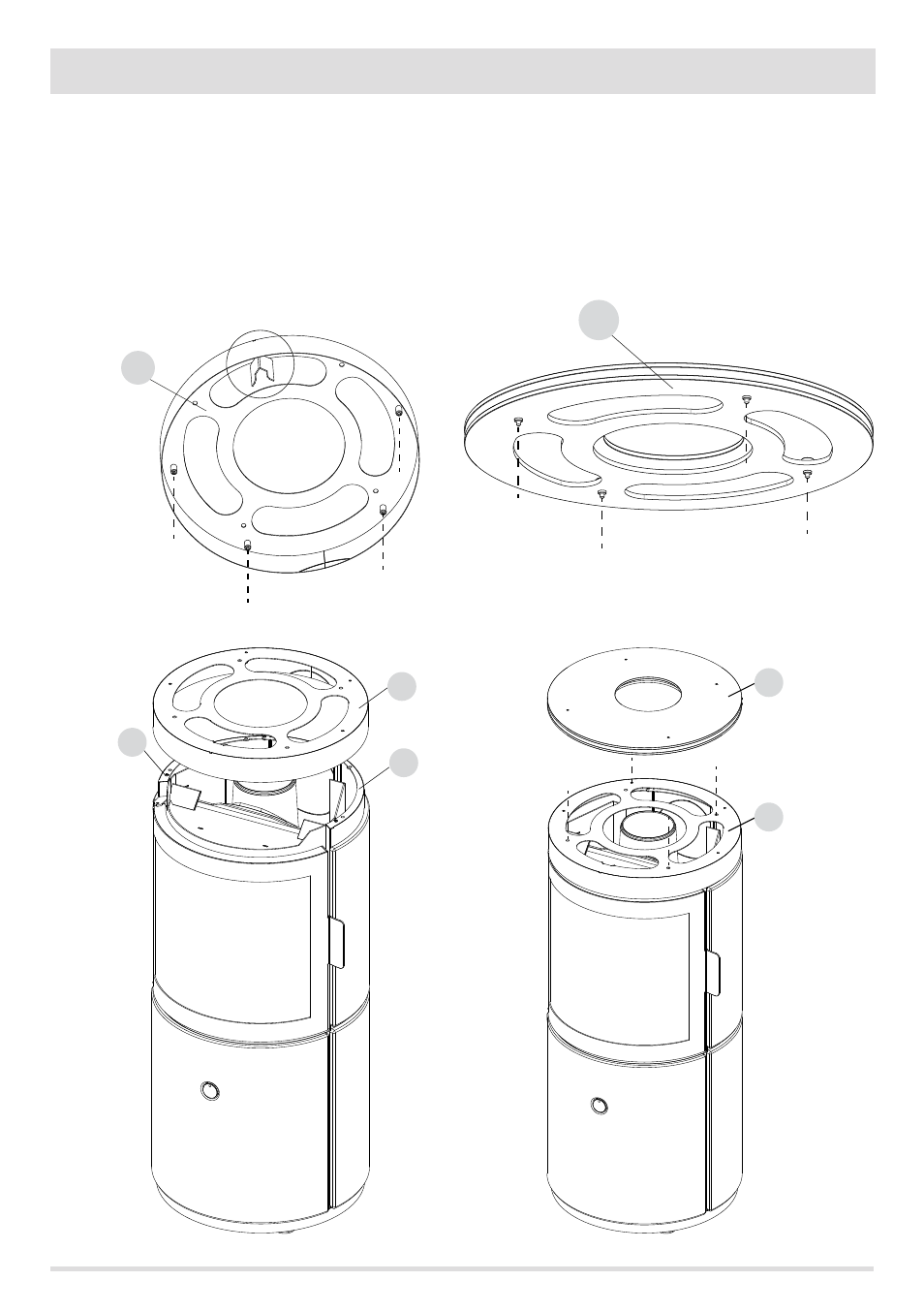

8-MONTAGE DER TOPPLATTE
OFEN STUB MI
T RAUCHGASABFÜHRUNG OBEN ODER HINTEN
Die Topplattenhalterung “M” auf den Ofen positionieren; dabei darauf achten, dass die Stifte S unter der Topphalterung in die vorgesehenen
Öffnungen am Rahmen C der seitlichen Keramik eintreten und dass die Unterlegescheibe “K” in Richtung Ofentür positioniert ist und an
der Struktur aufliegt (siehe Detail auf der nächsten Seite). Dann die Topplatte “L” nehmen und auf die Topplattenhalterung “M” auflegen,
auch hier darauf achten, dass die Stifte S mit den Bohrungen übereinstimmen. Im Falle eines Luftauslasses hinten ist es möglich, das Loch,
das auf der Topplatte B verbleibt, mit der entsprechenden (optionalen) Lochabdeckung abzudecken.
TOPPLATTENHALTERUNG M
TOPPLATTE L
MONTAGE TOPPLATTE L
MONTAGE TOPPLATTENHALTERUNG M
