6-ZUSAMMENSETZUNG UND MONTAGE SPEICHER
Mit dem Keramikbausatz des Ofens STUB OVERNIGHT werden die Bauteile für den Speicher mitgeliefert:
MONTAGE DER SPEICHERPLATTEN
Nun können die Elemente für den Speicher montiert werden.
Der Speicher besteht aus:

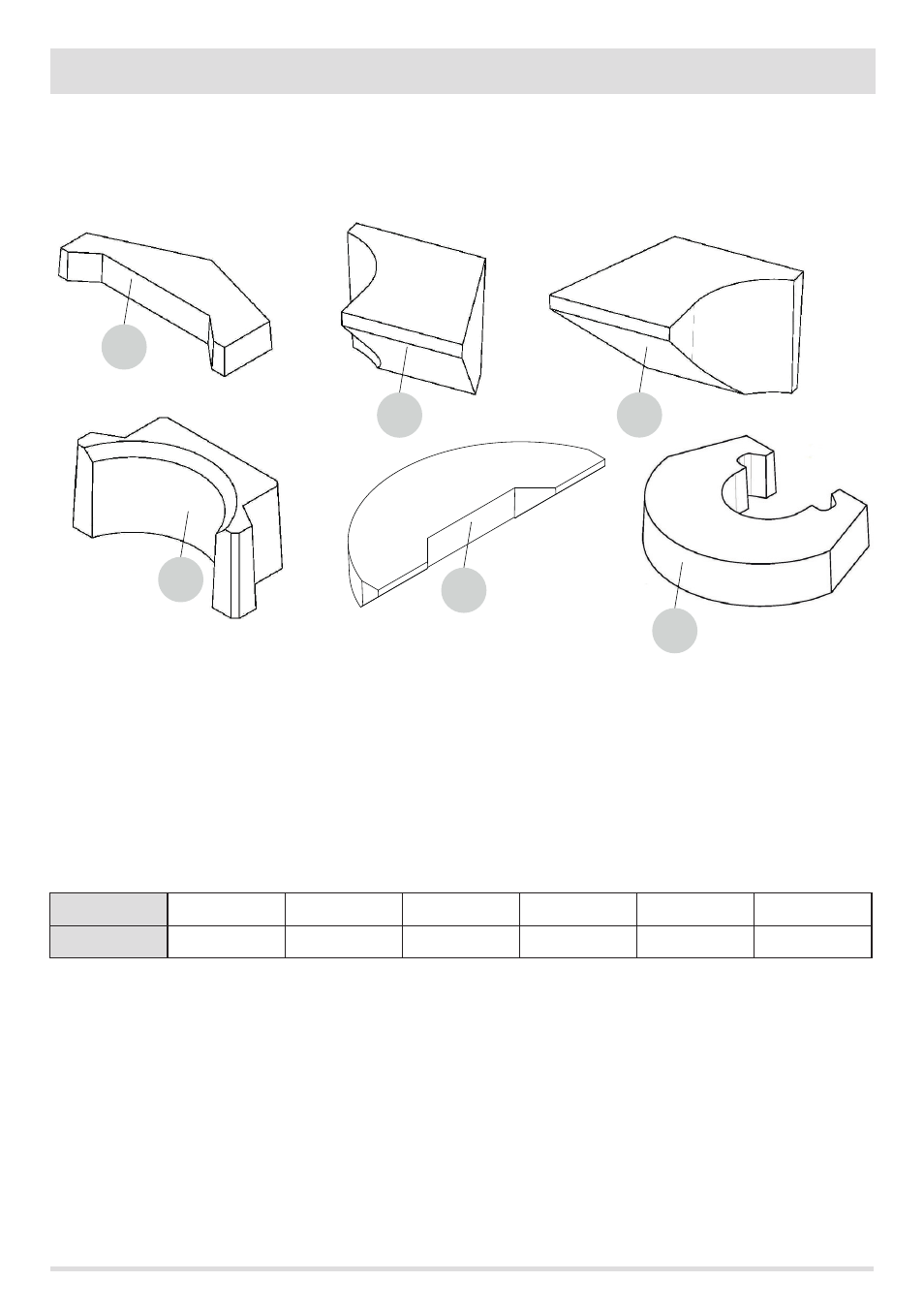

SPEICHER A1 A2 A3 A4 A5 A6
STÜCK 2 1 1 5 1 5
Zur Installation wie folgt vorgehen:
• Die beiden Teile A1 auf die Basis des Rauchgasanschlusses legen.
• Auf den oberen Teil des Teils A1 das Element A5 auflegen.
• Auf die Elemente A1 und das Teil A2 (rechts) und A3(links).
Auf diese ersten Elemente, die die Basis bilden, auflegen:
• Das Element A6 (5 Stück insgesamt).
• Eingesteckt in Element A6 das Teil A4 (5 Stück insgesamt).
