7-MONTAGGIO RIVESTIMENTO STUB
MONTAGE DER VERKLEIDUNG
Die Installation der Seitenwände aus Keramik stellt keine besonderen Schwierigkeiten dar. Es ist hauptsächlich darauf zu achten, dass
die Seitenteile des Geräts erst dann eingesetzt werden, wenn dies am vorgesehenen Ort aufgestellt ist. Wird das Gerät mit angebauten
Seitenteilen bewegt, kann der Fußboden beschädigt werden.
VERSION STUB MIT LUFTAUSLASS HINTEN ODER OBEN
Montage der zentralen Platte.
Zuerst die beiden Seitenprofile nehmen und mit den mitgelieferten Schrauben (vier Schrauben rechts und fünf links) an der Konstruktion
des Ofens befestigen (ABB. 1). Die Keramik “A” auf einer Ebene aufstellen, dabei darauf achten, ein weiches Tuch darunter zu positionieren,
um die Oberfläche nicht zu verkratzen. Über der Keramik den Rahmen aus Eisen “E” positionieren und mit einem leichten Druck von oben
mit den vier Schrauben “C”, die mit der Keramikplatte “A” mitgeliefert werden, befestigen.(ABB. 2).
Nach dem Zusammenbau von Keramikplatte und Halterung vorsichtig den Luftregelknopf durch die entsprechende Öffnung an der
Platte führen und dann die Keramikplatte der Konstruktion nähern (ABB. 3). Jetzt mit den beiden Schrauben rechts “H“ und den beiden
Schrauben links “H“ die Platte am Seitenprofil befestigen und dann an der Konstruktion des Ofens (ABB. 4).
WICHTIG:
Wenn die zentrale Tafel an den Geräterahmen angebracht wird, muss der Reglergriff mit dem Loch der Tafel
übereinkommen.

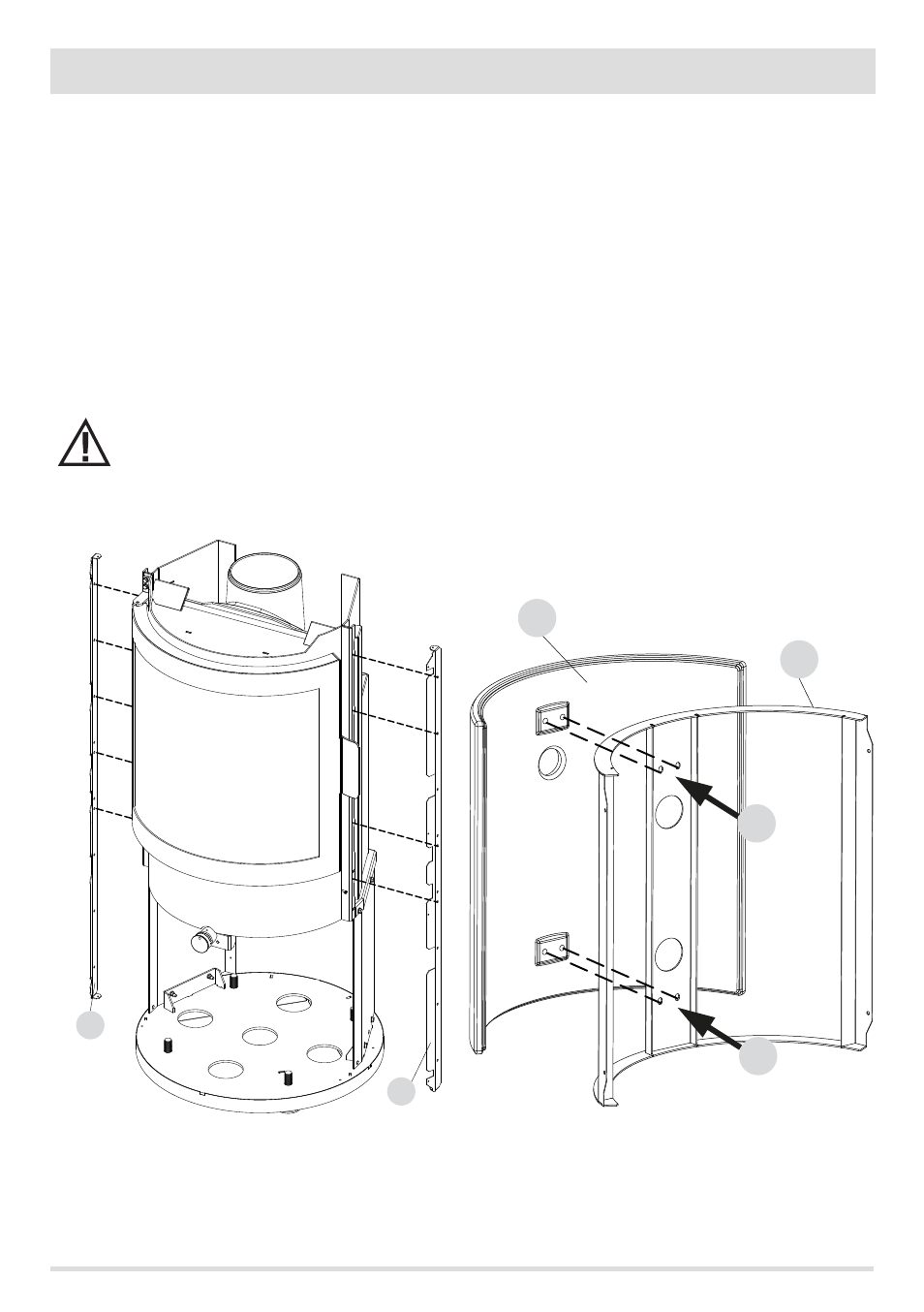

ABB. 1 MONTAGE DER SEITENPROFILE ABB. 2 ZUSAMMENBAU KERAMIKPLATTE
UND HALTERUNG AUS EISEN
