Multi-Contact MA023 - Handbuch (Seite 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
2
3
1
4
5
17
15Nm
30Nm
24
6
7
8
9

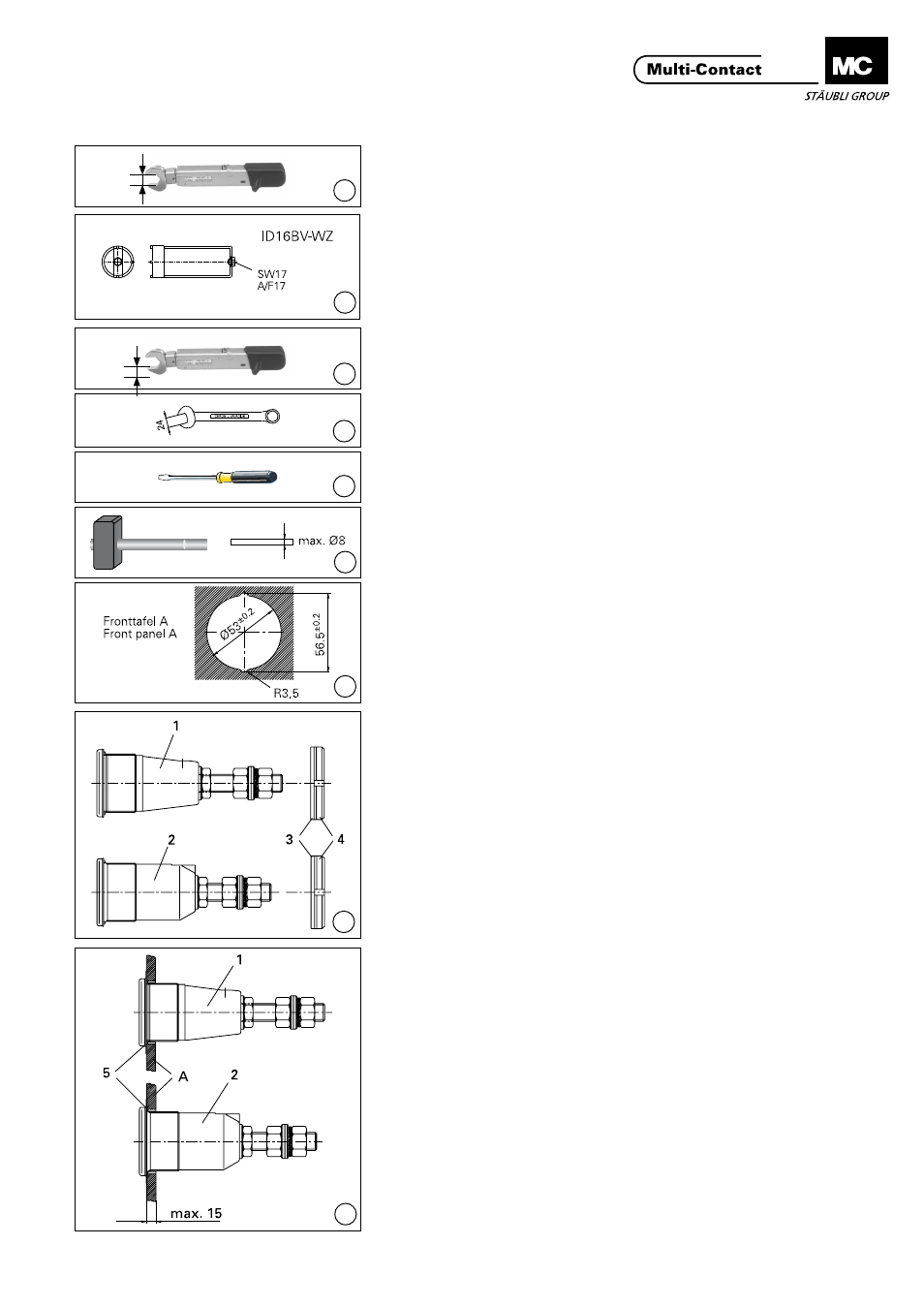

Notwendiges Werkzeug Tools required
(ill. 1)
Drehmomentschlüssel SW17, 15 Nm
(ill. 1)
Torque spanner 17mm A/F, 15 Nm
(ill. 2)
Steckschlüssel zu Drehmomentschlüs-
sel (ill� 1) ID16BV-WZ,
Bestell-Nr� 14�5019
(ill. 2)
Socket wrench for torque spanner (ill� 1)
ID16BV-WZ, Order No� 14�5019
(ill. 3)
Drehmomentschlüssel SW24, 30 Nm
(ill. 3)
Torque spanner 24 mm A/F, 30 Nm
(ill. 4)
Gabelschlüssel SW24
(ill. 4)
Open-end spanner 24 mm A/F
(ill. 5)
Schraubendreher Gr� 2 (wird nur
für die Montage des Mikroschalters
benötigt)�
(ill. 5)
Screwdriver size 2 (required only for
microswitch assembly)�
(ill. 6)
Hammer und Durchschlag Ø 8 mm.
(wird nur für die Montage des Mikro-
schalters benötigt)�
(ill. 6)
Hammer and punch (max. Ø 8 mm)
(required only for microswitch as-
sembly)
1. Steckverbindermontage 1. Connector assembly
(ill. 7)
Fronttafel A gemäss Bohrplan bohren�
(ill. 7)
Drill front panel A according to drilling
plan�
Den Farbring (wenn vorhanden) auf
Fronttafel A aufkleben� Bei Montage
eines Schutzdeckels DE16N (MA036),
darf der Farbring nicht montiert wer-
den� Die Farbkennzeichnung erfolgt
mit dem Schutzdeckel�
Bond coloured ring (if available) to
front panel A� Stick the coloured
ring (if present) on front panel A� The
coloured ring must not be affixed if a
protective cover DE16N (MA036) is
used� In this case colour coding is ef-
fected with the protective cover�
(ill. 8)
Ringmutter (4) und PUR-Ring (3) von
Buchse (1) bzw� Stecker (2) demon-
tieren�
(ill. 8)
Remove ring nut (4) and PUR ring (3)
from socket (1) or plug (2)�
(ill. 9)
Buchse (1) bzw� Stecker (2) mit der
Dichtung (5) von vorne in die Frontta-
fel A stecken und dabei die Nocken an
der Buchse bzw� am Stecker mit den
Aussparungen in der Fronttafel aus-
richten� Buchse (1) bzw� Stecker (2) so
ausrichten, dass das weisse Markie-
rungsdreieck beim Steckvorgang gut
sichtbar ist�
(ill. 9)
Insert socket (1) or plug (2) with seal
(5) into front panel (A), making sure
that the lugs on the plug or socket
mate with the opening’s slots� Align
socket (1) or plug (2) so that white
triangle is visible during plugging�
