Multi-Contact MA025 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 8
2
3
1
4
5
6

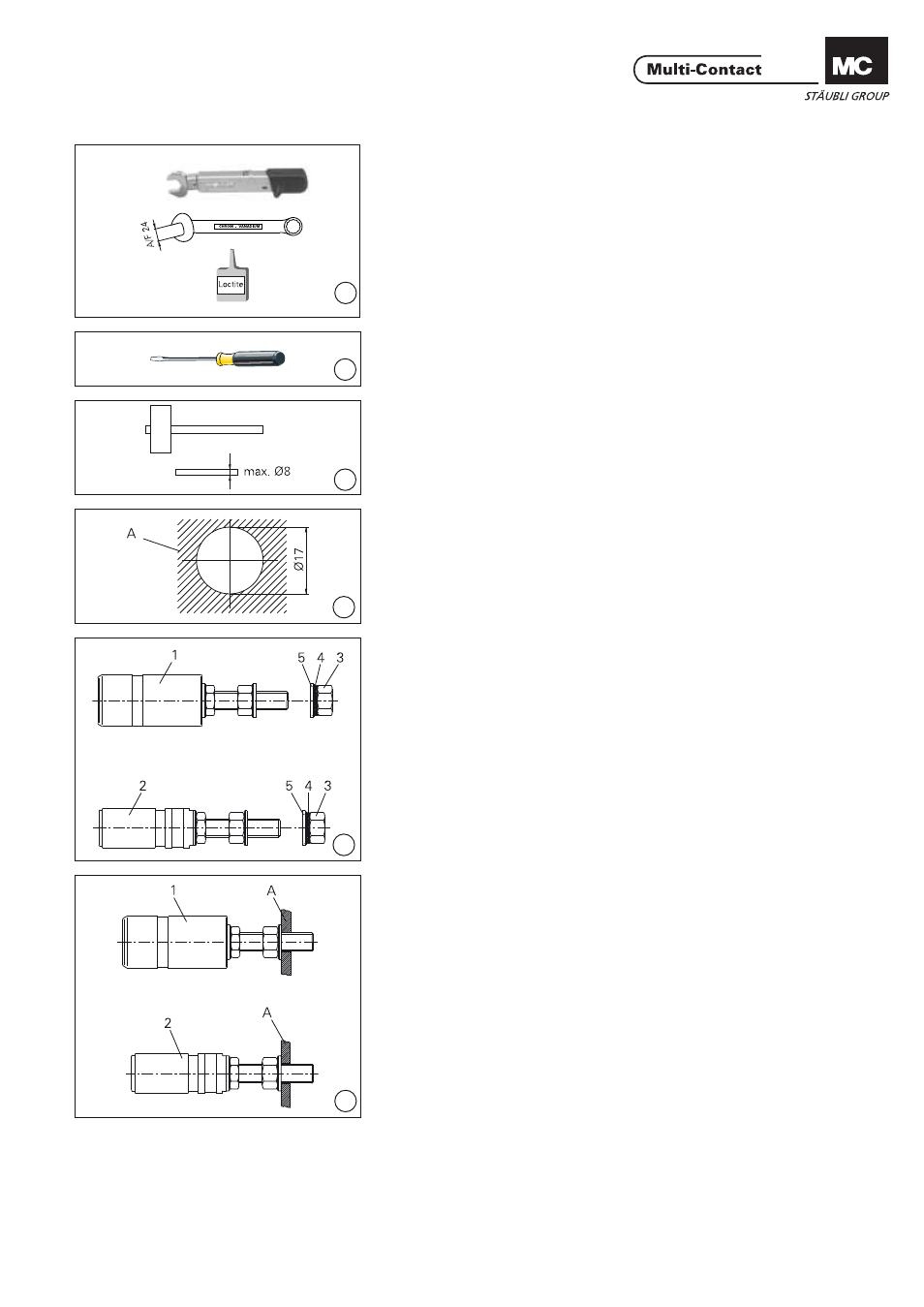

Notwendiges Werkzeug
Tools required
(ill. 1)
1 Drehmomentschlüssel SW24 und ein
Gabelschlüssel SW24. Klebstoff zur
Schraubensicherung (z.B. Loctite 243)
(ill. 1)
1 torque spanner 24mm A/F and 1
open-end spanner 24mm A/F. Glue to
secure nuts (e.g. Loctite 243)
(ill. 2)
Schraubendreher Gr. 2 (wird nur
für die Montage des Mikroschalters
benötigt).
(ill. 2)
Screwdriver size 2 (required only for
microswitch assembly).
(ill. 3)
Hammer und Durchschlag Ø 8mm.
(wird nur für die Montage des Mikro-
schalters benötigt).
(ill. 3)
Hammer and punch (max. Ø 8mm)
(required only for microswitch as-
sembly).
1.
Steckverbindermontage in
Stromschiene
1.
Connector assembly into
busbar
(ill. 4)
Stromschiene A gemäss Bohrplan
bohren.
(ill. 4)
Drill busbar A according to drilling
plan.
(ill. 5)
Mutter (3), Federscheibe (4) und Un-
terlegscheibe (5) von der Buchse (1)
bzw. dem Stecker (2) lösen.
(ill. 5)
Remove nut (3), lock washer (4) and
washer (5) from socket (1) or plug (2).
(ill. 6)
Buchse (1) bzw. Stecker (2) in Strom-
schiene A einführen.
(ill. 6)
Insert socket (1) or plug (2) into
busbar A.
