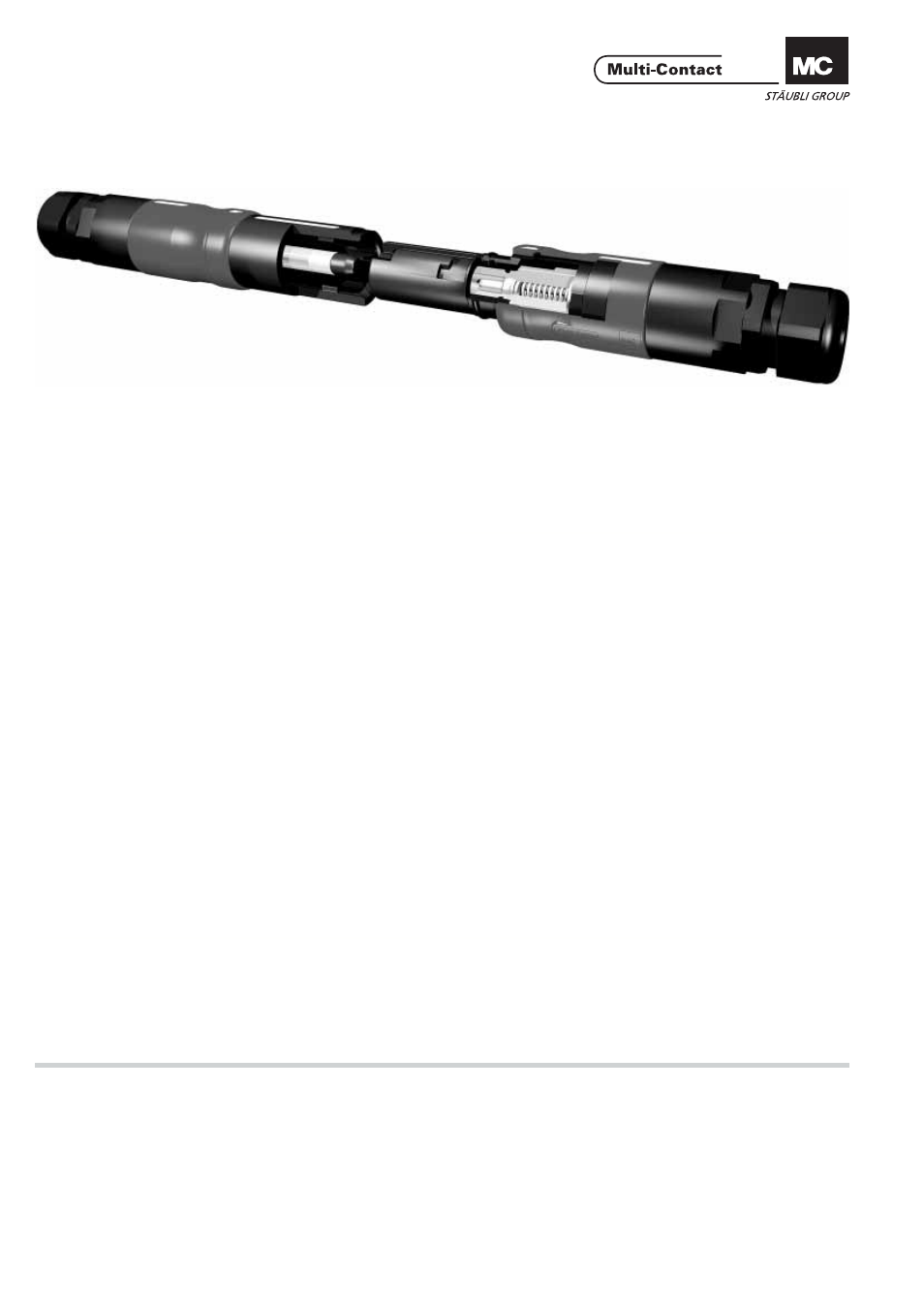

Prinzip der Bajonettverriegelung (BV-System)
Bayonet locking system (BV-System)
Wichtige Hinweise zum Steck- und Trennvorgang der
Steckverbindung 16BV:
- bei kodierten Steckverbindungen sind nur Stecker mit Buch-
sen steckbar, die die gleiche Kodier-Nr. aufweisen. (Eingeprägt
unmittelbar beim weissen Dreieck).
Achtung! Ein kodierter Stecker kann aber mit einer unkodier-
ten Buchse gesteckt werden.
Important notice to Plugging and Unmating procedure
of 16BV connectors:
- With coding connectors the plugs can only be inserted into
sockets with the same code no. (inscribed code is next to the
white triangle).
Caution! A coded plug though, can be plugged into an un-
coded socket.
1. Steckvorgang:
Die Steckverbindung ist mit einer Bajonettverriegelung ausge-
rüstet.
1.1. Weisse Markierungen von Steckerseite und Buchsenseite
müssen axial gegenüberstehen.
1.2. Steckverbindung bis zum Anschlag zusammenstecken
1.3. Mit axialem Druck tieferstecken und gleichzeitig die
Drehung nach rechts einleiten. Während der Drehung den
axialen Druck wieder lösen, sodass nach 90° die Verriegelung
selbständig einrastet.
Vorsicht! Bei einer Drehbewegung von mehr als 90° wird der
Trennvorgang wieder eingeleitet.
2. Prüfvorgang:
2.1. Durch eine Drehbewegung (ohne Tieferstecken) prüfen
ob die Verriegelung im Eingriff ist.
2.2. Durch Zug prüfen, ob die Verbindung in dieser Position
mechanisch nicht mehr getrennt werden kann.
3. Trennvorgang:
3.1. Die Steckverbindung axial tieferstecken, und gleichzeitig
um 90° nach links drehen, bis sich die weissen Markierungen
axial gegenüberstehen.
3.2. Stecker und Buchse trennen.
1. Plugging procedure:
This plug connector is equipped with a bayonet locking sys-
tem.
1.1. the white marks on the male and female halves must be
in line.
1.2. Push the two halves together until resistance is met
1.3. Press in more deeply and twist to the right. While
twisting, relax the pressure so that the latch engages auto-
matically after turning through 90°.
Caution! Rotation through more than 90° in relation to the
marked position initiates the unmating process.
2. Test Procedure:
2.1. By twisting the connectors (without pushing further
together), test that the locking mechanism is engaged.
2.2. By attempting to simply pull the connectors apart, test
that the connection in this position can no longer be mechani-
cally separated.
3. Unmating:
3.1. Press in more deeply and then twist to the left through
90° until the white triangular marks are in line with each other.
3.2. Separate the male and female parts.
