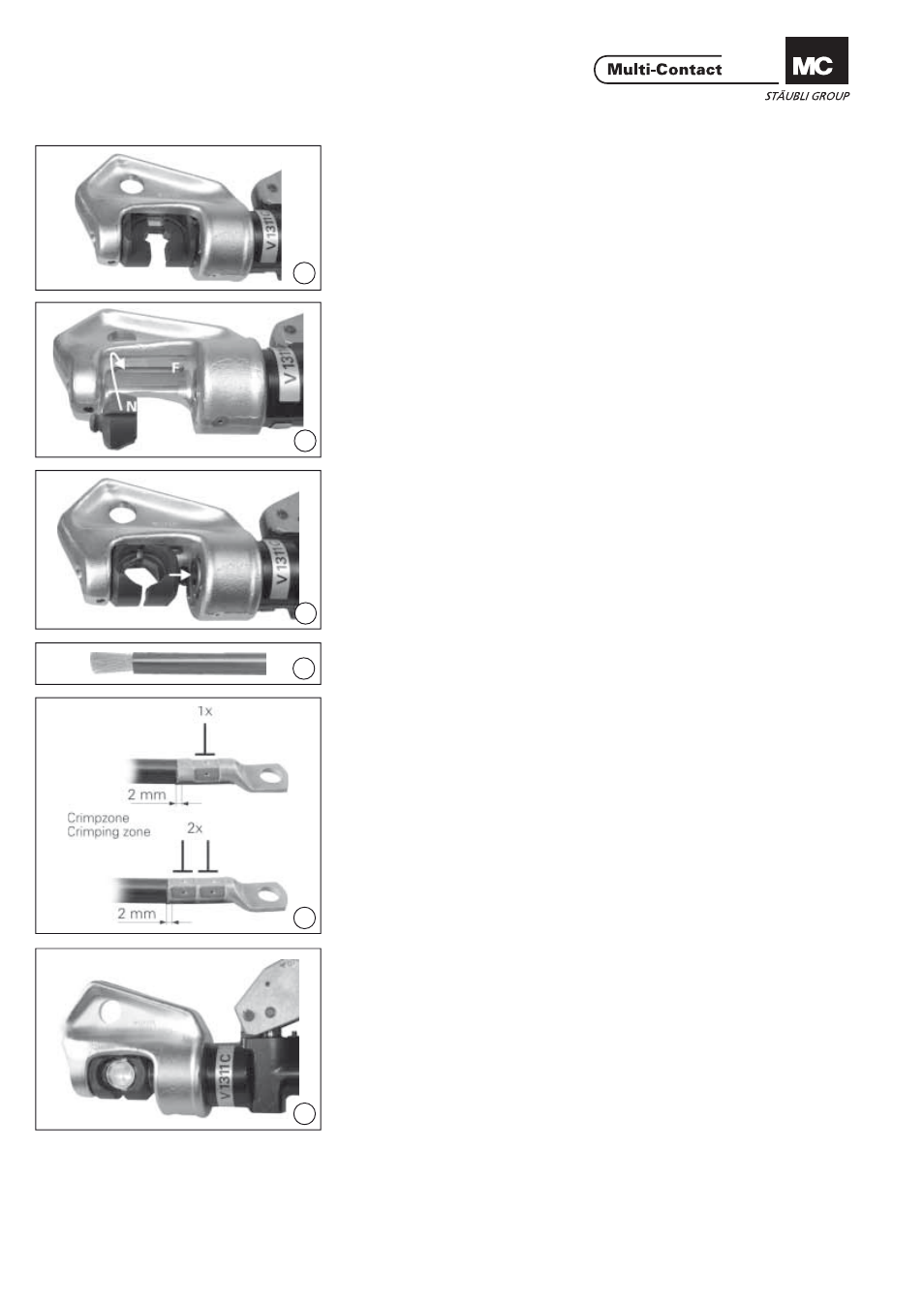

(ill. 5)
Zweiter Backenhalter mit Crimpeinsatz
in gleicher Weise montieren. (ill. 5)
Mount second insert holder with
crimping insert in the same way.
Crimpeinsätze ohne
Backenhalter montieren Mounting the inserts without
insert holders
(ill. 6)
Crimpeinsatz mit Nut N in die Füh-
rungsschiene F legen und mit dem
Zapfen voraus in die vorgesehene
Öffnung schieben. Ein hörbares
Klickgeräusch bestätigt das korrekte
Einrasten. (ill. 6)
Place the crimping insert with slot N
in the guide rail F and push into the
opening provided with the locating
knob at the front. An audible click
confi rms that it has engaged correctly.
(ill. 7)
Zweiter Crimpeinsatz in gleicher
Weise montieren. (ill. 7)
Mount the second crimp insert in the
same way.
Vorbereitung der Leitung Cable preparation
(ill. 8)
Leitung abisolieren. Die Länge richtet
sich nach den Vorgaben für die ent-
sprechende Crimphülse. Siehe MC
Montageanleitungen. (ill. 8)
Strip cable insulation over the length
specifi ed for the respective crimping
sleeve. See MC assembly instructions.
Leitung vercrimpen Cable crimping
(ill. 9)
Die Position der Crimpung gemäss
Abbildung beachten. Abstand vom
Rand der Crimphülse min. 2mm.
Position ist abhängig, ob einmal oder
zweimal gecrimpt werden muss.
Siehe MC Montageanleitungen. (ill. 9)
Position the crimp as shown in the
illustration. Distance from edge of
crimping sleeve min. 2mm. The posi-
tion depends on whether crimping
has to be done once or twice.
See MC assembly instructions.
(ill. 10)
Crimphülse in die Zange einlegen und
mit mehreren Hebelbewegungen die
Zange schliessen bis sich die Crimp-
backen an die Crimphülse anschlies-
sen und diese fi xieren. Crimphülse
darf sich dabei nicht verformen. Die
Crimpbacken können bei Bedarf
zurückgestellt werden, siehe ill. 13,
Seite 5/8. (ill. 10)
Insert crimping sleeve in the pliers and
close the pliers with several move-
ments of the lever until the crimping
inserts engage with the crimping
sleeve and fi x it. This operation must
not deform the crimping sleeve. The
crimping inserts can be reset if neces-
sary, see ill. 13, page 5/8.
