Multi-Contact MA075 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 8
2
3
1
5
4 x Ш6,5
Ш5
4
61
±
0,
2
61
±0,2
4

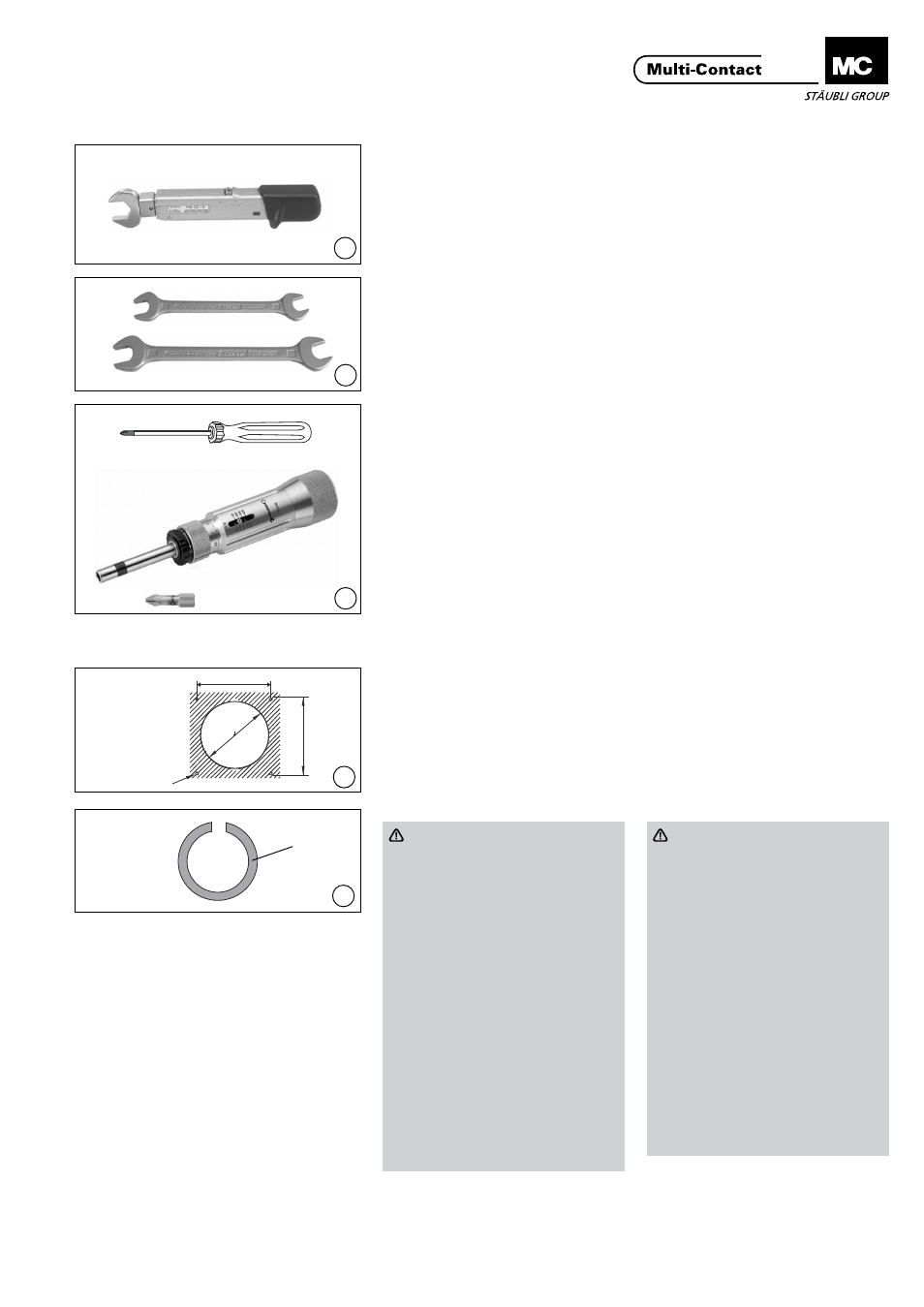

Erforderliches Werkzeug
Tools required
(ill. 1)
Drehmomentschlüssel SW30, 52 Nm
(ill. 1)
Torque spanner 30 mm A/F, 52 Nm
(ill. 2)
Gabelschlüssel:
- SW 10
- SW 30
(ill. 2)
Open-end spanner:
- 10 mm A/F
- 30 mm A/F
(ill. 3)
Kreuzschraubendreher Philips,
Grösse 0
(wird für die Montage des Mikroschal-
ters benötigt)�
Drehmomentschraubenzieher 4 Nm,
Bit Philips Gr� 3
(ill. 3)
Cross-head screwdriver size 0 (re-
quired for micro-switch assembly)�
Torque screwdriver 4 Nm, Philips bit,
size 3�
Steckverbindermontage an
Fronttafel
Connector assembly in front
panel
(ill. 4)
Fronttafel gemäss Bohrplan bohren�
(ill. 4)
Drill front panel according to drilling
plan�
(ill. 5)
Falls verwendet, den Farbring FR21
auf ID/S��� aufkleben�
(ill. 5)
If used, stick the coloured ring FR21
on ID/S���
Achtung
Reinigung der Oberfläche vor
dem Kleben. Die Oberfläche
muss trocken, sauber und frei
von Formtrennmittelrückständen
sein� Insbesondere sollte auf Kon-
densatbildung geachtet werden�
Zum Entfernen von lockeren oder
kreidenden Partikeln wie Staub,
Fett oder Öl sowie Trennmittel,
eignen sich die folgenden Lö-
sungsmittel:
- Heptan (kein Aceton)
Einwirkzeit kleiner 5 Minuten (nie
eintauchen)
- Scotch (3M) Untergrundreiniger
S-151 (70% Isopropylalkohol und
30% destilliertes Wasser)�
Nach der Reinigung mit Heptan
oder dem Scotch Untergrundrei-
niger, ist die Oberfläche trocken
zu reiben�
Attention
Cleaning the surface before
bonding� The surface must be
dry, clean, firm, and free from
moulding parting-agent residues�
In particular, it should be ensured
that they are free from conden-
sation� For the removal of loose
particles such as dust, as well
as grease, oil and parting agent
residues, we recommend the
following solvents:
- Heptane (no acetone) (do not
immerse)� Cleaning effective for
up to 5 minutes�
- Scotch (3M) surface cleanser
S-151 (70% isopropyl alcohol and
30% distilled water)�
After cleaning with heptane or
Scotch cleanser, the surface must
be rubbed dry�
Farbring
Coloured ring
