Multi-Contact MA207 - Handbuch (Seite 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
2
2
PV-CZ
UL File 343181
PV-CZM-16100A
1
3
UL fi le 343181
1
2
3
Lokator
Locator

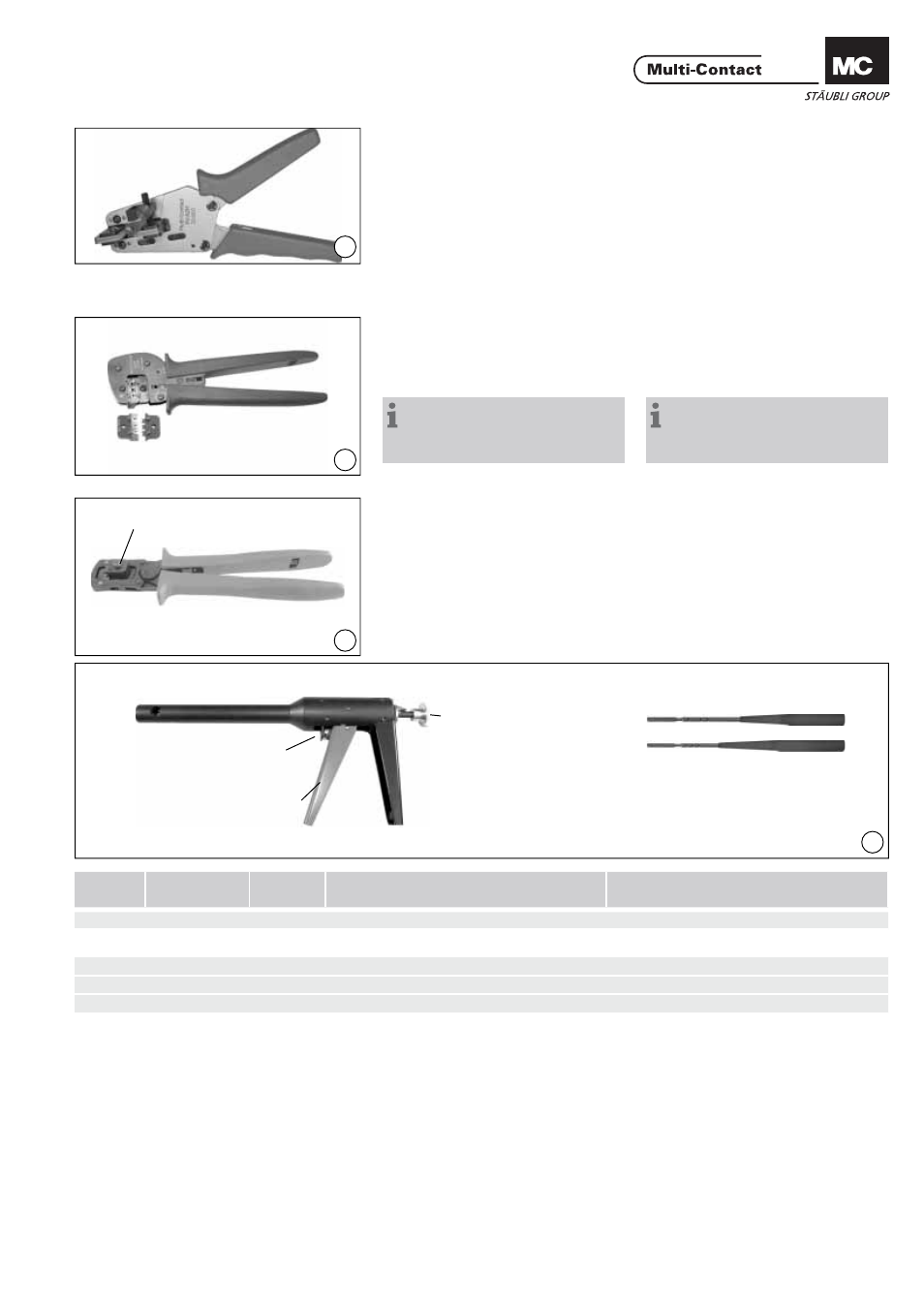

Erforderliches Werkzeug Tools required
(ill. 1)
Abisolierzange PV-AZM... inkl
eingebauten Abisolier-Messer sowie
Sechskantschlüssel SW 2,5.
Leiterquerschnitt: 1,5 / 2,5 / 4 / 6mm²
Typ: PV-AZM-1.5/6
Bestell-Nr.
32.6029-156
(ill. 1)
Stripping pliers PV-AZM... incl.
built-in wire stripping blade as well as
hexagonal screwdriver A/F 2,5mm.
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
Order No.:
32.6029-156
(ill. 2)
Crimpzange PV-CZM-16100A für
Leitungsquerschnitte von
2,5 – 6mm² (14 / 12AWG)
Bestell-Nr.:
32.6020-16100A
Hinweis:
zur Bedienung der Crimpzange,
siehe MA251
(www.multi-contact.com).
oder
Crimpzange PV-CZ für Leitungsquer-
schnitte von 2,5 – 4mm²
Bestell-Nr.:
32.6008
(ill. 1)
Crimping pliers PV-CZM-16100A for
cable cross section of
2,5 – 6mm² (14 / 12AWG)
Order No.:
32.6020-16100A
Notes:
to the operation of the crimping
pliers, see MA251
(www.multi-contact.com)
or
Crimping pliers PV-CZ for cable cross
section of 2,5 – 4mm²
Order No.:
32.6008
(ill. 3)
Montagegerät UL: PV-RWZ3 inkl. 2
Konen
Bestell-Nr.:
32.6021-16100
(ill. 3)
Assembly device PV-RWZ3 incl. 2
tapered spindles
Order No.:
32.6021-16100
Pos.
Typ
Type Bestell-Nr.
Order No.
Bezeichnung Description
1 + 2 + 3 PV-RWZ3 32.6050 Montagegerät inklusive 2 Konen Assembly device incl. 2 tapered spindles
Einzelteile Individual parts
1 PV-R-RWZ3 32.6051 Montagegerät Assembly device
2 PV-KO3 I+II 32.6052 Konus für Isolationen Gr. I + II Tapered spindle for insulators size I + II
3 PV-KO3 III 32.6053 Konus für Isolationen Gr. III Tapered spindle for insulators size III
Rückstellhebel
Reset lever
Betätigungshebel
Operating lever
Zugstange
Pull rod
Konus
Tapered spindle
