Anbau an ROCKINGER Kupplungsträger
RO
i
899 D und Einsatz in höhenverstellbare
Anhängeböcke
Für die Befestigung auf einem ROCKINGER-Kupplungsträger
vom Typ 899 D 30 mit einem Lochbild 160 x 100 / M 20 sind
4 Schrauben M 20 x 55 erforderlich: z.B. RO-Schraubensatz 74 L 052.

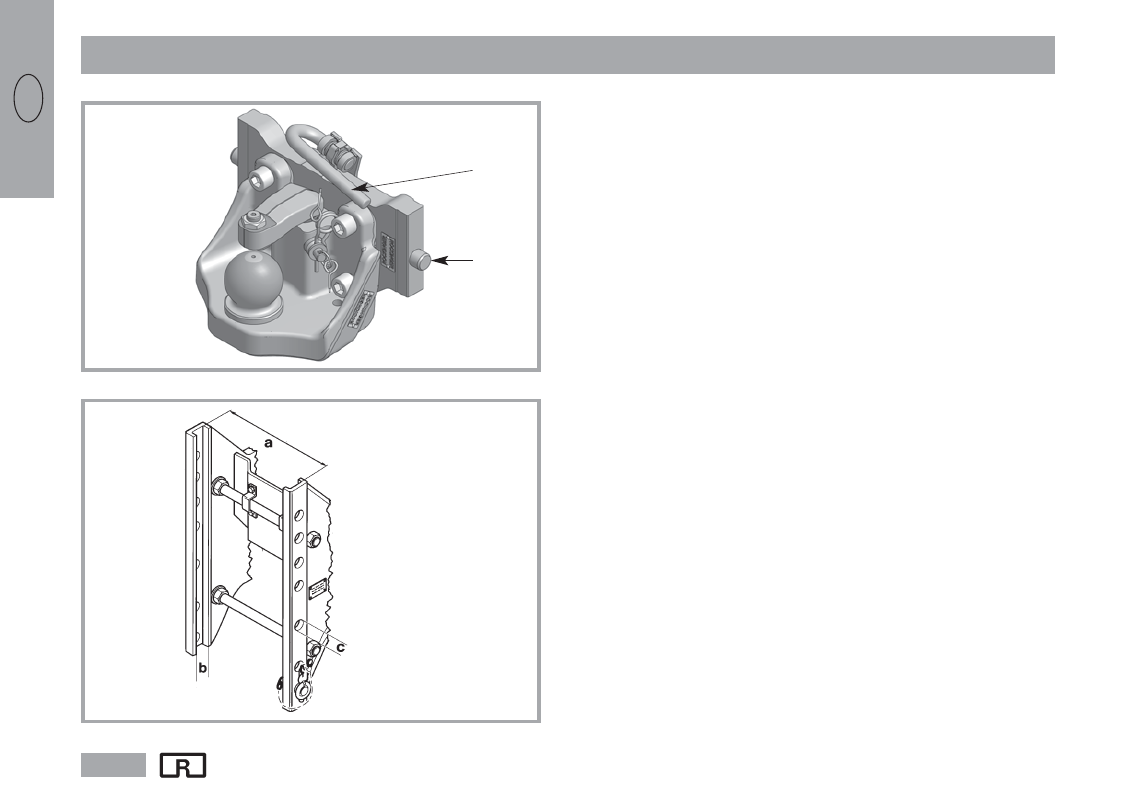

x Kugelkupplung mit Kupplungsträger von oben in die Führungs-
bahn des Anhängebocks einsetzen.
x Achtung: Kupplung gut festhalten! Verletzungsgefahr!
x Handgriff (H) der Kurvenscheibe nach oben drehen und nach links
drücken Arretierbolzen (A) bewegen sich nach innen.
x Kupplung in gewünschte Höhe in den Anhängebock einsetzen
Kupplung in Position halten und zugleich Handgriff (H) wieder nach
rechts drehen, um das Einrasten zu unterstützen.
x Wenn die Arretierbolzen eingerastet sind Handgriff (H) loslassen.
Handgriff muss in Sicherungsposition einrasten.
Kontrolle:
Der Handgriff muss nach unten geklappt sein und darf sich
in gesicherter Stellung nur ca. 3 –4 mm nach links drücken lassen.
Abb. 4
Abb. 3
H
A
a
= Spurweite (mm)
b
= Nutenbreite (mm)
c
= Bolzenbohrung (mm)
