ROCKINGER RO 825 B - Handbuch (Seite 9)

ROCKI NG E R
Member of JOST-World
10
D
3 3.. W Wa arrttu un ng g R RO O
i i
8 82 25 5 B B

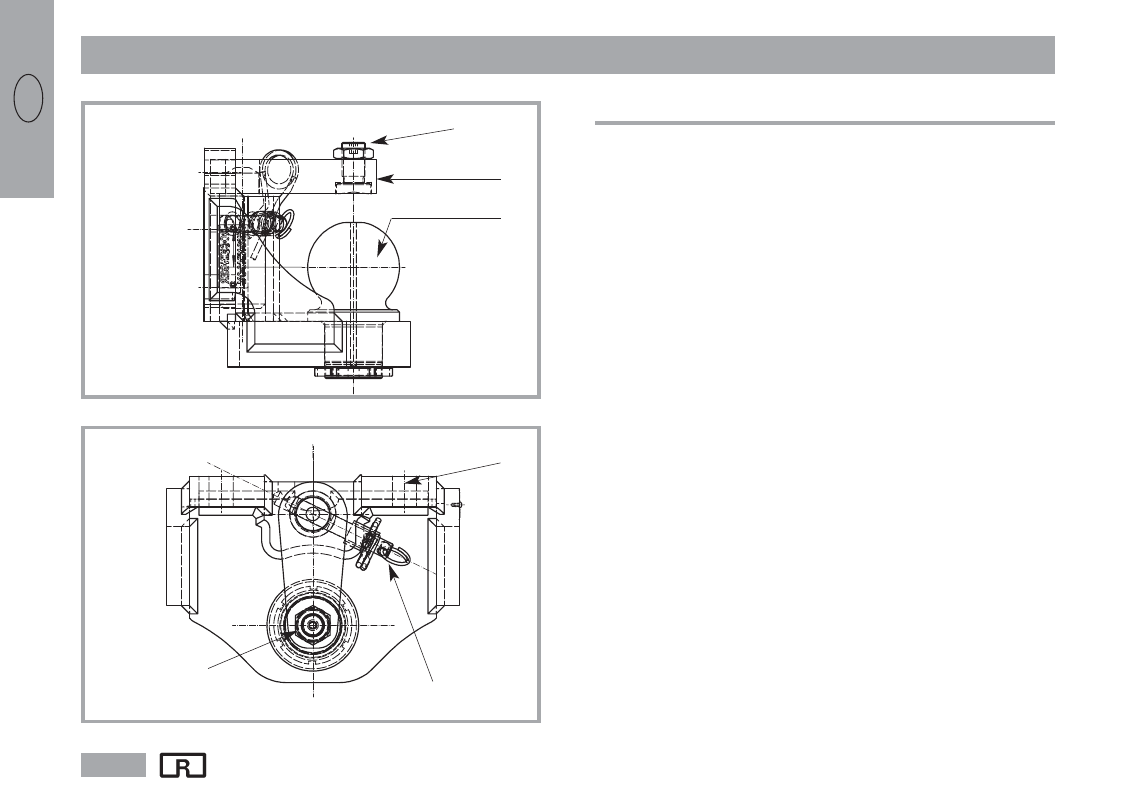

Abb. 8
Abb. 9
E
E
D
ROE 75L077
ROE 75L076
ROE 71177
3. Wartung
Kugelkupplung, Zugkugelkupplung
x Zur Verschleißminderung von Kugelkupplung und Zugvorrichtung
in regelmäßigen Abständen je nach Einsatzbedingungen und nach
Reinigung mit Hochdruck-Waschgeräten mit Mehrzweckfett
schmieren.
x Kontaktflächen über Schmiernippel an der Zugkugelkupplung oder
über Zentralschmierung fetten.
Bei fehlender Schmierstelle an der Zugkugelkupplung muss an der
Kugelunterseite der Schmiernippel Bestell-Nr. 65018 angebracht
und zur Schmierung benutzt werden.
x Bei Abnutzung der Kugel unter 78,5 mm ist diese zu tauschen.
Kugel nur max. zweimal erneuern, danach neue Kugelkupplung
verwenden.
Reparaturen darf nur eine Fachwerkstatt vornehmen!
Arbeitsschritte für Kugeltausch:
– Nutmutter entfernen.
– Kugel von unten ausdrücken – neue Kugel einsetzen.
– Nutmutter aufschrauben: Anziehdrehmoment 160 bis 180 Nm.
– Gewinde mit Metallkleber (Loctite) sichern.
x Das Höhenspiel der gekuppelten Zugkugelkupplung darf max. 7 mm
betragen. Bei Erreichen der Verschleißgrenze die entsprechenden
Teile (Kugel, Niederhalter bzw. Zugkugelkupplung) erneuern.
x Am Niederhalter mit Einstellschraube (E) lässt sich das Höhenspiel bei
gekuppelter Zugkugelkupplung bis auf min. 0,5 mm begrenzen:
– Kontermulter lösen.
– Schraube mit leichtem Druck auf der Oberseite der Zugkugel-
– kupplung anstellen.
– ) Umdrehung zurückstellen.
– Mutter sichern.
