Schwenkwinkel
x Mit der Ausführung A müssen nachfolgende Schwenkwinkel
erreicht werden:
horizontal min,
±
60
°
vertikal min.
±
20
°
axial min.
±
20
°
x Mit den Zugkugelkupplungen können gleichzeitig 2 Schwenk-
winkel erreicht werden, z. B.:
horizontal 80
°
/ vertikal 20
°
horizontal 60
°
/ axial 20
°
x Bei horizontalem Schwenkwinkel bis
±
30
°
sind mit den Zugkugel-
kupplungen Typen 59343 und 59344 vertikal bis 28
°
möglich.

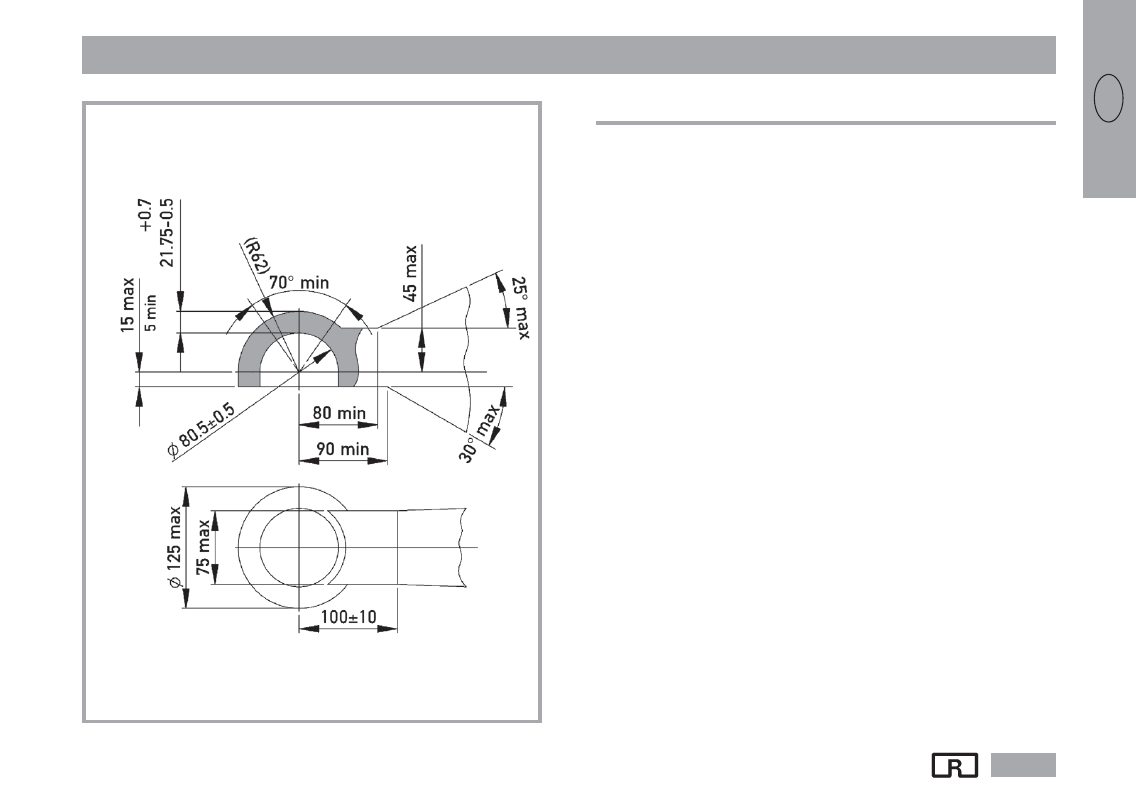

Abb. 5
