4. Montage Sicherheitssensor

(optional)

RO

i

855

D / 865 D

Erstmontage Sicherheitssensor

(Nachrüstkit)

AcHTuNG !

Damit der Sicherheitssensor das Signal eindeutig
erkennen kann, muss ein längerer Sicherungsbolzen
(im Lieferumfang) eingebaut werden.

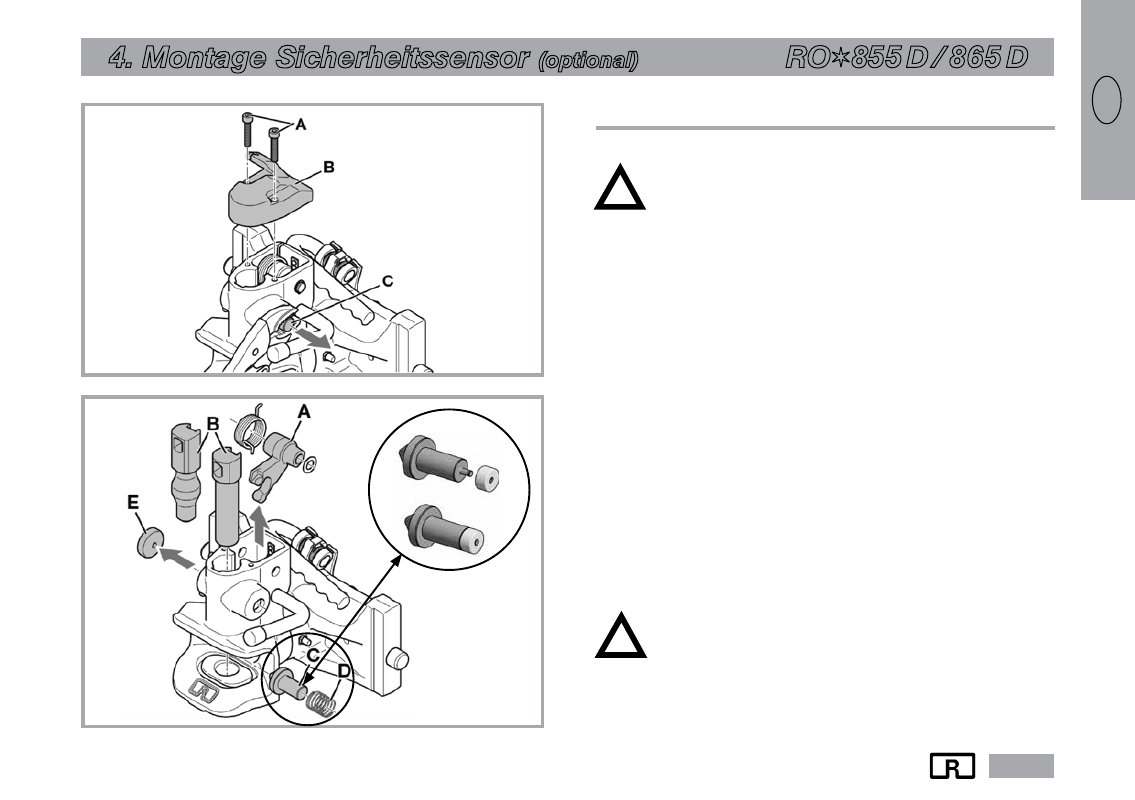

Demontage (Abb.)

Voraussetzungen:
x

Kupplung muss geschlossen sein.

Werkzeuge:
x

Sechskantschlüssel 6 mm, Gripzange, Gummihammer, Dorn

Arbeitsablauf:
x

Kupplung gründlich reinigen, 2 Schrauben (A) entfernen,
Abstützdeckel (
B) abnehmen.

Montage Sicherungsbolzen (Abb.)

x

Kupplung öffnen, mit einem Dorn den Aufwerfhebel (A) nach hinten
überstrecken und blockieren. Gleichzeitig Kupplungsbolzen (
B)
entnehmen. Feder (
D) mit Sicherungsbolzen (c) kurz gegen
neuen
lang (Lieferumfang) tauschen und mit Grippzange fixieren.

x

Kupplungsbolzen (B) wieder einsetzen. Den Aufwerfhebel in die
Führung des Kuppelbolzen einsetzen. Die Kupplung zur Kontrolle
schließen und erneut öffnen. Anschließend roten Markierungsring
(
X) mit einem Gummihammer auf den Sicherungsbolzen (c)
montieren.

Vorsicht Verletzungsgefahr!
Feder steht unter Spannung, Handschuhe tragen.

Hinweis:
Einbaulage bei
rotem Markierungsring beachten, geschlossene

Fläche nach aussen.

!

!
