RO  850D
|
RO  860D
|
RO  873D

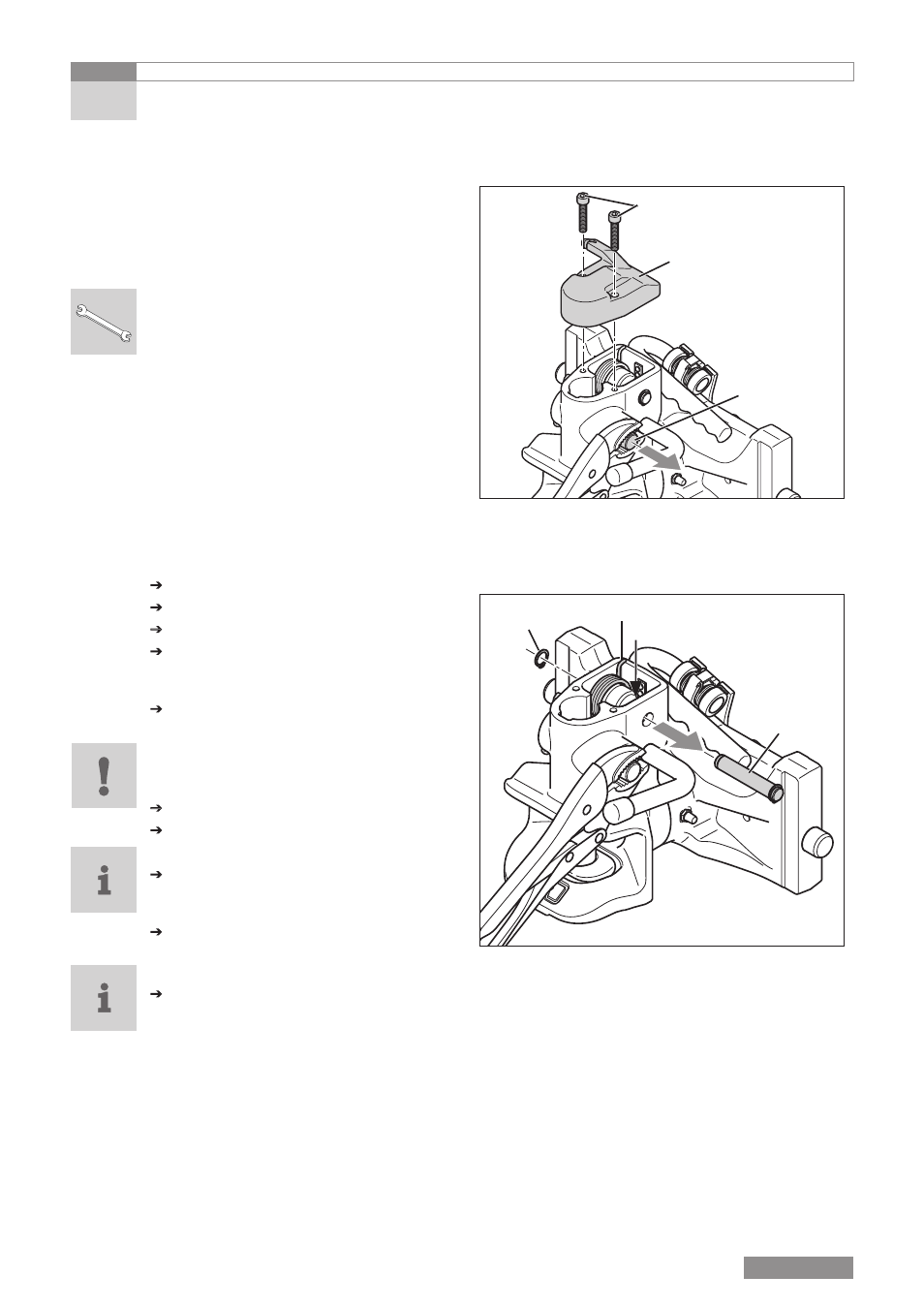

[5] A Schrauben
B Abstützdeckel
C Anzeigebolzen
Demontage/Montage
Voraussetzungen
– Kupplung geschlossen
WeRkzeuge:
– Sechskantschraubendreher 6 mm
– gripzange
– Seegeringzange für Aussenringe
– Hammer
– Meißel
– dorn 8 mm
– dorn 14 mm
– Spitzzange
– Montagehilfsbolzen;
Teile-nr. Roe75l154
Demontage
 Kupplung gründlich reinigen
 Schrauben [5A] entfernen
 Abstützdeckel [5B] abnehmen
 Sicherungsbolzen [5C] von innen nach
aussen bis Anschlag herausdrücken und
mit Gripzange arretieren
 Fett und Schmutz im Gehäuseinneren
entfernen
VoRSicHT!
Verletzungsgefahr, Feder steht unter Span-
nung!

Handschuhe tragen
 Sicherungsring [6A] entfernen
HinWeiS

Position und Anzahl der Zentrierschei-
ben [6B] auf der Aufwerfhebelachse [6C]
merken
 Aufwerfhebelachse [6C] mit 14 mm Dorn
austreiben
HinWeiS

Position und Einbaulage der Aufwerfhe-
belfeder [6D] merken
4.1 Kupplungsautomatik
4 Reparaturarbeiten
[6] A Sicherungsring
B Zentrierscheiben
C Aufwerfhebelachse
D Aufwerfhebelfeder
A
A
B
C
C
B
D
