ROCKINGER
Member of JOST-World
02.2013
ZDE199W1222D
11
RO  850D
|
RO  860D
|
RO  873D

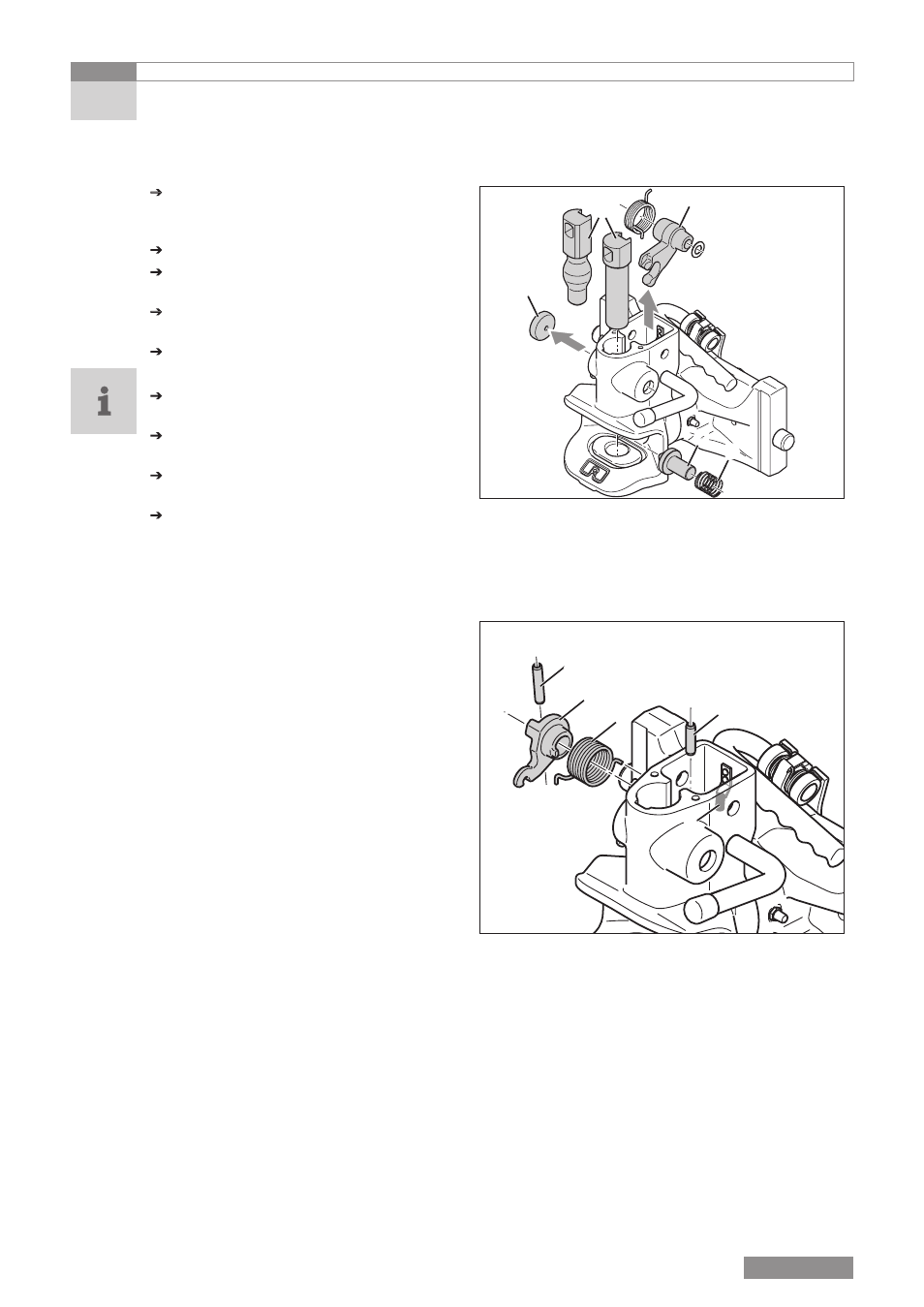

4.1 Kupplungsautomatik
4 Reparaturarbeiten
[7] A Aufwerfhebel
B Kupplungsbolzen
C Sicherungsbolzen
D Feder
E Verschlußdeckel
 Aufwerfhebel [7A], Aufwerfhebelfeder
[6D] und Zentrierscheiben nach oben
entnehmen
 Kupplungsbolzen [7B] entnehmen
 Gripzange lösen und Sicherungsbolzen
[7C] sowie Feder [7D] entnehmen
 Verschlußdeckel [7E], falls erforderlich,
mit Dorn austreiben
 Spannstift [8A] mit Dorn austreiben
HinWeiS

Einbaulage von Zughebel [8B] und Zug-
hebelfeder [8C] merken
 Zughebel und Zughebelfeder von der
Handhebelachse abnehmen
 Spannstift [8D] mit Dorn austreiben und
aus Kupplungsgehäuse entnehmen
 Position der Druckfeder [8E] merken und
mit Spitzzange entnehmen
A
B
C
D
E
[8] A Spannstift
B Zughebel
C Zughebelfeder
D Spannstift
E Druckfeder
A
B
C
D
E
