Seite 14
ROCKINGER
Member of JOST-World
02.2013
ZDE199W1222D
14
RO
850D
|
RO
860D
|
RO
873D

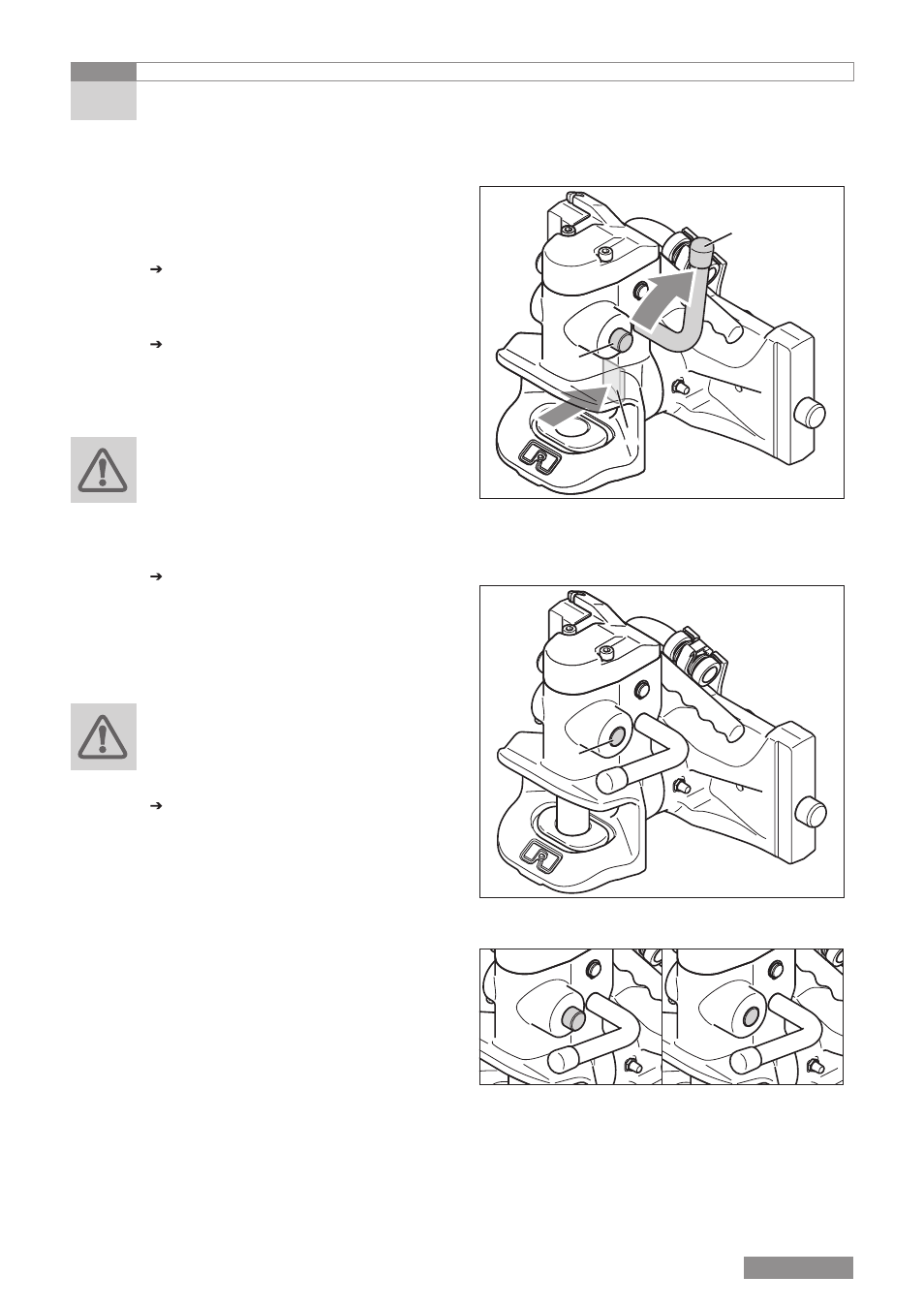

[13]
A Lösehebel
B Handhebel
C Sicherungsstift
Funktionsprüfung
Vorgehensweise
Zum Öffnen der Kupplung:
Lösehebel [13A] mit geeignetem Werk-
zeug in der Gehäusevertiefung festhal-
ten, gleichzeitig den Handhebel [13B] bis
zum Einrasten nach oben drücken
Lösehebel freigeben: dabei muss ein
Klickgeräusch hörbar sein
– Die Kupplung ist geöffnet. Der Siche-
rungsstift [13C] muss jetzt ca. 14mm
hervorstehen.
WARnung!
Verletzungsgefahr! kupplungsbolzen und
Handhebel stehen jetzt unter Federspan-
nung! nicht mit der Hand in den Bereich
des kupplungsbolzens oder des Handhe-
bels fassen!
Zum Schließen der Kupplung:
Den hervorstehenden Lösehebel mit
geeignetem Werkzeug, außerhalb des
Schließbereiches des Kupplungsbolzens,
in die Gehäusevertiefung drücken
– Die Kupplung ist geschlossen. Der
Sicherungsstift [14A] darf nicht mehr
hervorstehen.
WARnung!
Steht der Sicherungsstift bei geschlossener
kupplung hervor [15] darf nicht im Anhän-
gerbetrieb gefahren werden - es besteht
unfallgefahr. evtl. Abhilfemaßnahmen:
siehe Kapitel 2 Mögliche Störungen der
Kupplung
4.2 Funktionsprüfung Kupplungsautomatik
4 Reparaturarbeiten
[14]
A Sicherungsstift
[15] Falsch
[16] O.K.
B
C
A
Sicherungsstift bei geschlossener Kupplung
