12
RO  850D
|
RO  860D
|
RO  873D 4 Reparaturarbeiten
4.1 Kupplungsautomatik

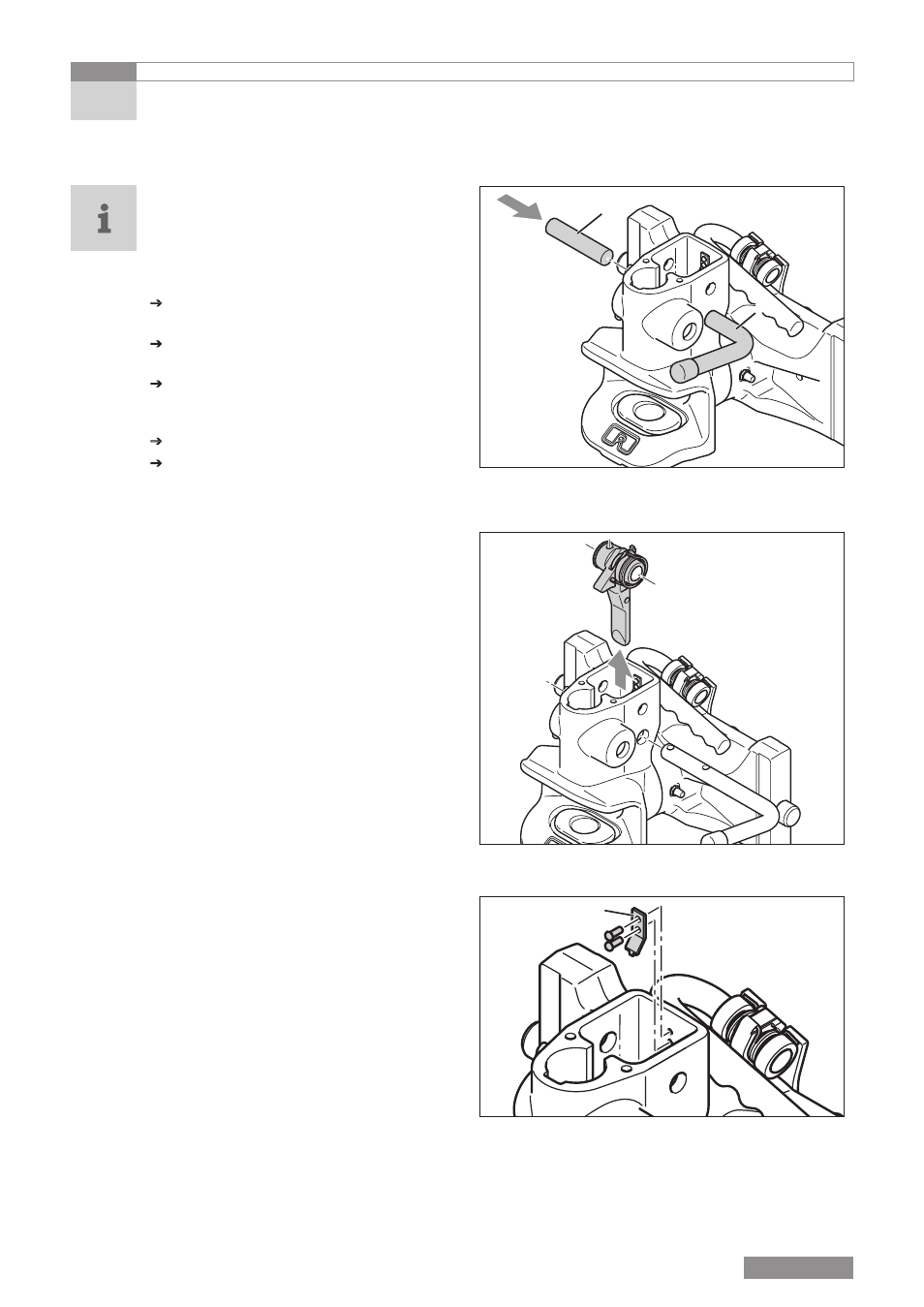

[9] A Montagehilfsbolzen
B Handhebel
HinWeiS
Vor dem Ausbau des Lösehebelsatzes [10A]:
Anzahl und Position der Zentrierscheiben
[12A] auf der Handhebelachse merken.
Ebenso die 1,5 mm Spiel des Lösehebels
auf der Handhebelachse beachten.

Mit dem Montagehilfsbolzen [9A] den
Handhebel [9B] rausschieben
 Lösehebelsatz [10A] zusammen mit
Montagehilfsbolzen entnehmen
 Nietköpfe am Federhalter [11A] in der
Automatik mit Hammer und Meißel ent-
fernen
 Federhalter entfernen
 Nieten von innen nach außen heraus-
schlagen
A
[10] A Lösehebelsatz
A
B
[11] A Federhalter
A
