1-1
Abschnitt 1 Fax-Betrieb (Allgemeine Verwendung)
Bezeichnungen der Teile
(1) Hauptgerät-Teile und ihre Funktionen
Nachfolgend finden Sie Informationen zu den Namen und Funktionen der Teile, die zur
Verwendung des Gerätes als Faxgerät erforderlich sind. Sehen Sie bezüglich der anderen Teile
dieses Geräts in der Bedienungsanleitung Ihres Kopierers nach.

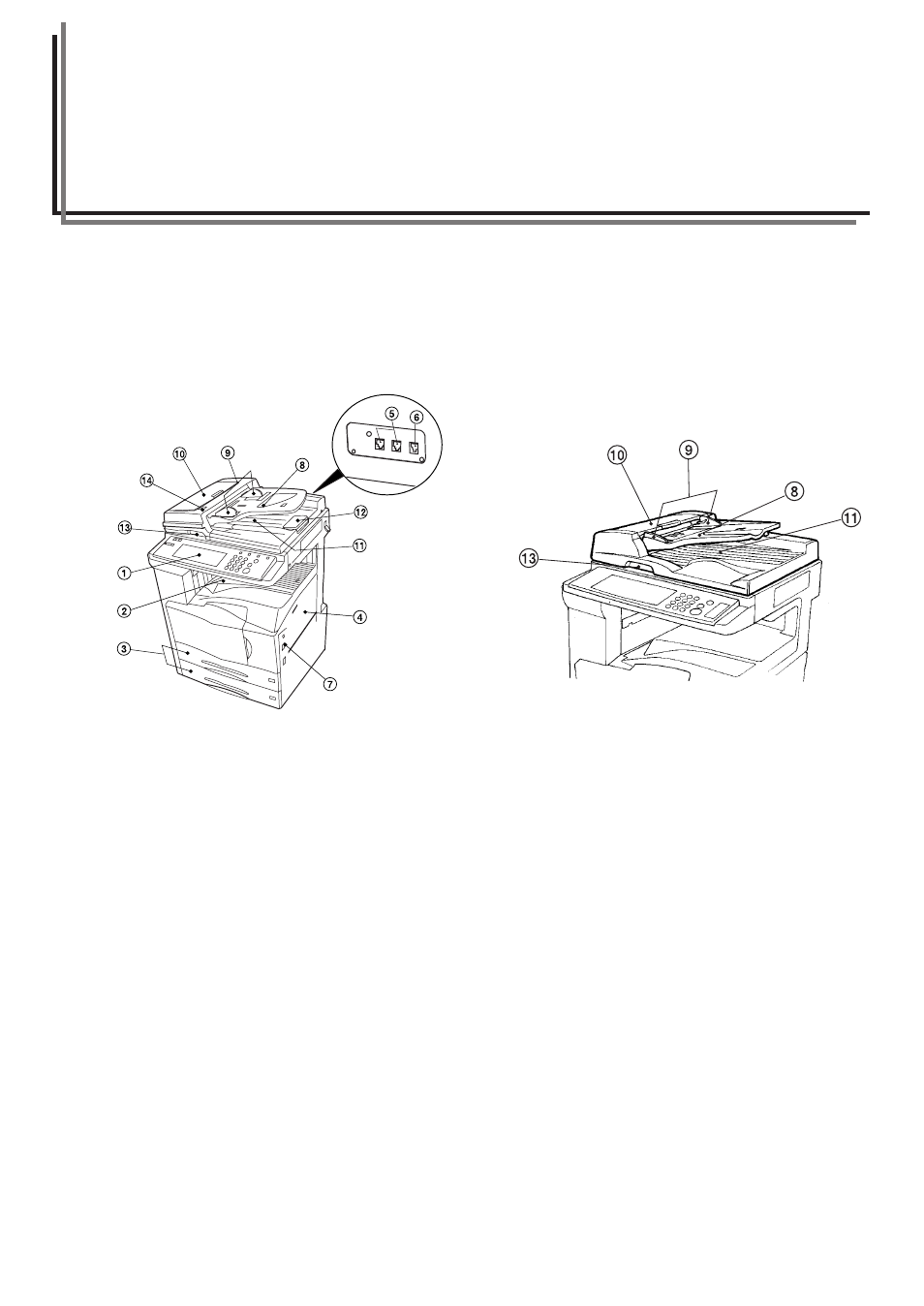

Hauptgerät mit angebrachter Duplex-Dokumentbearbeitungsvorrichtung
Dokumentbearbeitungsvorrichtung
1 Bedienungsfeld…Verwenden Sie das Bedienungsfeld zur
Bedienung des Faxgeräts bei Faxkommunikationen.
2 Kopien-Ablagebereich…Die empfangenen Dokumente werden
ausgestoßen und mit der Bildseite nach unten im Kopien-
Ablagebereich gestapelt. Bis zu 250 Blatt Normalpapier können in
diesem Bereich gestapelt werden.
3 Papierladen…Dieses Faxgerät enthält zwei installierte Papierladen
im Lieferumfang. Jede Papierlade kann bis zu 500 Blatt
Normalpapier (60 g/m
2 bis 105 g/m 2 ) aufnehmen. Ausführlichere
Informationen zur Verwendung der Papierladen finden Sie in der
Bedienungsanleitung Ihres Kopierers.
4 Multi-Einzug…Das Papier kann auch in den Multi-Einzug eingelegt
werden. Um den Multi-Einzug zu verwenden, ist es erforderlich,
die Einstellung „An” unter „Ein-/Ausschalten des manuellen
Papiereinzugs” auf Seite 6-7 zu wählen. Ausführlichere
Informationen zur Verwendung des Multi-Einzugs finden Sie in der
Bedienungsanleitung Ihres Kopierers.
5 Telefonbuchse (T)…Verwenden Sie diese Buchse zum
Anschließen eines separat erhältlichen externen Telefons.
6 Leitungsbuchse (L)…Verwenden Sie diese Buchse zum
Anschließen des Faxgeräts an einen Telefonanschluß über das
Modulkabel.
7 Hauptschalter…Diesen Schalter einschalten ( | ), um Fax- und
Kopiervorgänge durchführen zu können. Die Informationsanzeige
leuchtet, und der Betrieb kann aufgenommen werden.
● Dokumentbearbeitungsvorrichtung
Es gibt zwei als Sonderzubehör erhältliche
Dokumentbearbeitungsvorrichtungen, die mit diesem Gerät
verwendet werden können: die Dokumentbearbeitungsvorrichtung für
den Einzug von einseitigen Dokumenten und die Duplex
Dokumentbearbeitungsvorrichtung zur Verwendung von beiden
Seiten von zweiseitigen Dokumenten.
* Sowohl der Dokumentbearbeitungsvorrichtung als auch die Duplex-
Dokumentbearbeitungsvorrichtung können mit der Maschine, die 25
Kopien pro Minute bearbeiten kann, verwendet werden. Jedoch
kann nur die Duplex-Dokumentbearbeitungsvorrichtung mit der
Maschine, die sowohl 35 Kopien pro Minute als auch 40 Kopien pro
Minute bearbeiten kann, verwendet werden.
8 Dokumententisch…Zum Auflegen der Dokumente, die gesendet
werden sollen. Maximal 70 Blatt Normalpapier der Größe bis zum
A4-Format, oder 50 Blatt Papier der Größe A3- oder Folio-Format,
können auf einmal aufgelegt werden.
9 Dokumentenführungen…Diese Führungen auf die entsprechende
Breite der Dokumente einstellen.
0 Umkehrungsabdeckung der
Dokumentbearbeitungsvorrichtung…Bei Dokumentenstau öffnen.
! Dokumentenausstoßabdeckung…Die Dokumente werden nach
dem Scanvorgang auf diese Abdeckung ausgestoßen.
@ Ausschubführung…Diese Führung beim Übertragen von
großformatigen Dokumenten, wie A3 oder Folio, öffnen.
# Öffungs-/Schließhebel der Dokumentbearbeitungsvorrichtung
…Diesen Hebel zum Öffnen und Schließen der
Dokumentbearbeitungsvorrichtung betätigen.
$ Originaleinlegeanzeige…Diese Anzeige zeigt den Status der in der
Dokumentbearbeitungsvorrichtung eingelegten Originale an. Die
Dokumente sind richtig eingelegt, wenn die Anzeige grün leuchtet.
