5�2 Belüftungsanlage
In diesem Beispiel wird eine Belüftungsanlage angesteuert. Wir nehmen an, dass es nicht nötig ist
zu belüften. Die Belüftung wird nur optional aktiviert, wenn genügend eigene Energie zur Verfügung
steht.
Dieses Beispiel steht exemplarisch für alle Verbraucher, die über Smart Relais Box und Leistungsre-
lais geschaltet werden.
Eingesetzte Geräte:
Bei der angenommenen Belüftungsanlage handelt es sich um mehrere Ventilatoren mit einer Leis-
tungsaufnahme von insgesamt 4.500 W. Diese Ventilatoren verfügen nur über einen Betriebsmodus
und werden gemeinsam aus- und angeschaltet. Als Schalter wird hier die Smart Relais Box (Adam
4068) und entsprechende Zwischenrelais (20 A) eingesetzt.
Die Smart Relais Station kann hier nicht zum direkten Schalten der Last eingesetzt werden, da der
maximale Strom von 16 A überschritten wird.
Installation:

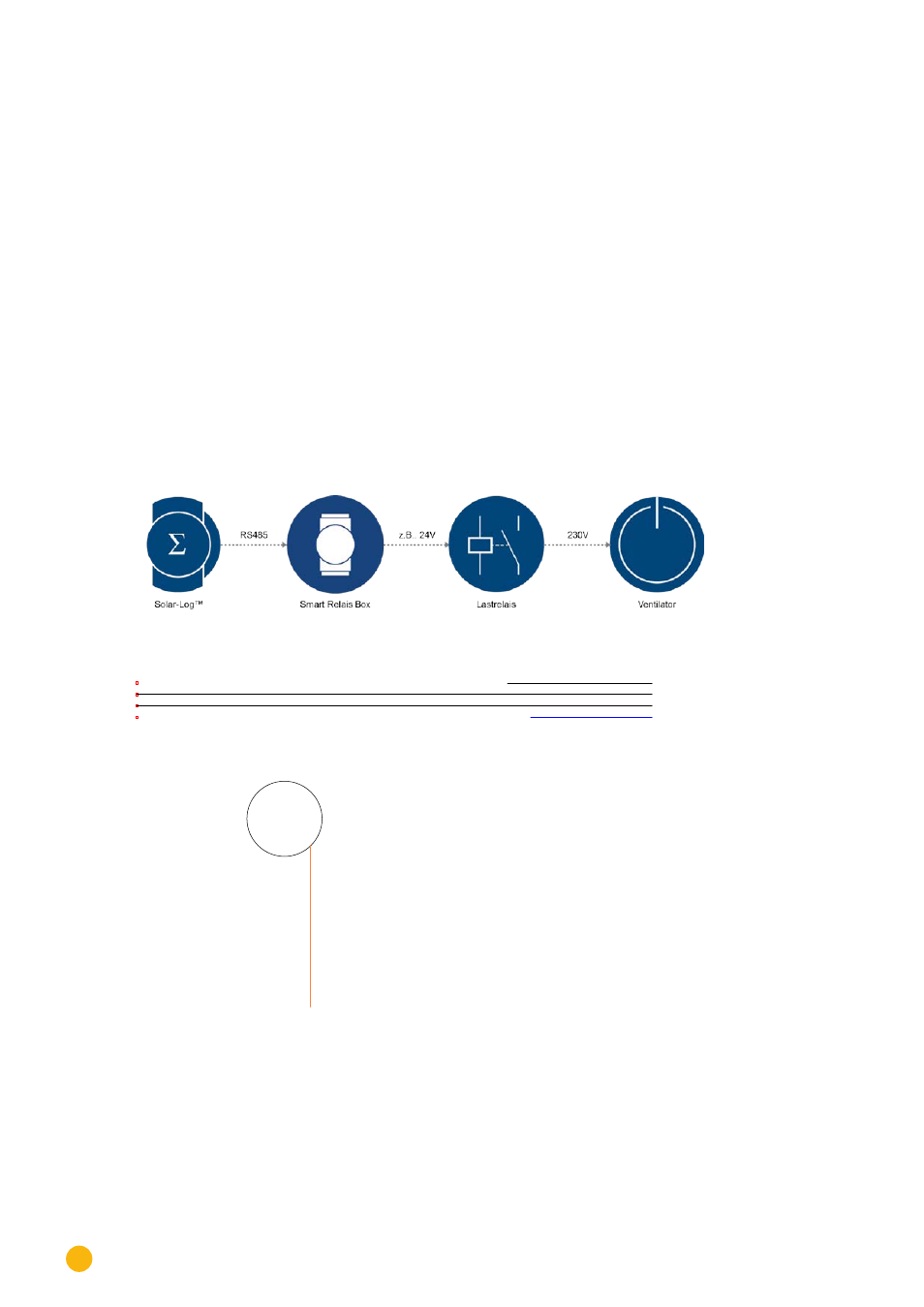

Schematische Darstellung der Ventilatorsteuerung
ADAM 4022T
Stromlaufplan Ventilatorsteuerung mit zwischengeschaltetem Leistungsrelais
