Anwendungsbeispiele
5�4 Wärmepumpe über SG Ready Signale ansteuern
Eine Wärmepumpe als Verbraucher eignet sich sehr gut, um den Eigenverbrauch zu steigern. Moder-
ne Wärmepumpen sind oft mit einem „SG Ready“ Eingang ausgestattet oder können entsprechend
nachgerüstet werden.
SG Ready kompatible Wärmepumpen sollten über einen Regler verfügen, der 4 Betriebszustände
umsetzen kann. Diese 4 Betriebszustände werden über 2 Eingänge mit binärer Codierung umgesetzt.
Nicht alle Hersteller setzen dies momentan so um, bei vielen Herstellern stehen nur zwei oder drei
Zustände / Betriebsmodi der Wärmepumpe zur Verfügung.
Eingesetzte Geräte
Um diese Signale in Abhängigkeit der PV-Produktion zu erzeugen, eignet sich die Smart Relais Box
hervorragend und mit dem Profil „Heizstab 3-stufig digital“ können frei definierbare Bitmuster er-
zeugt werden.
Installation (allgemein)

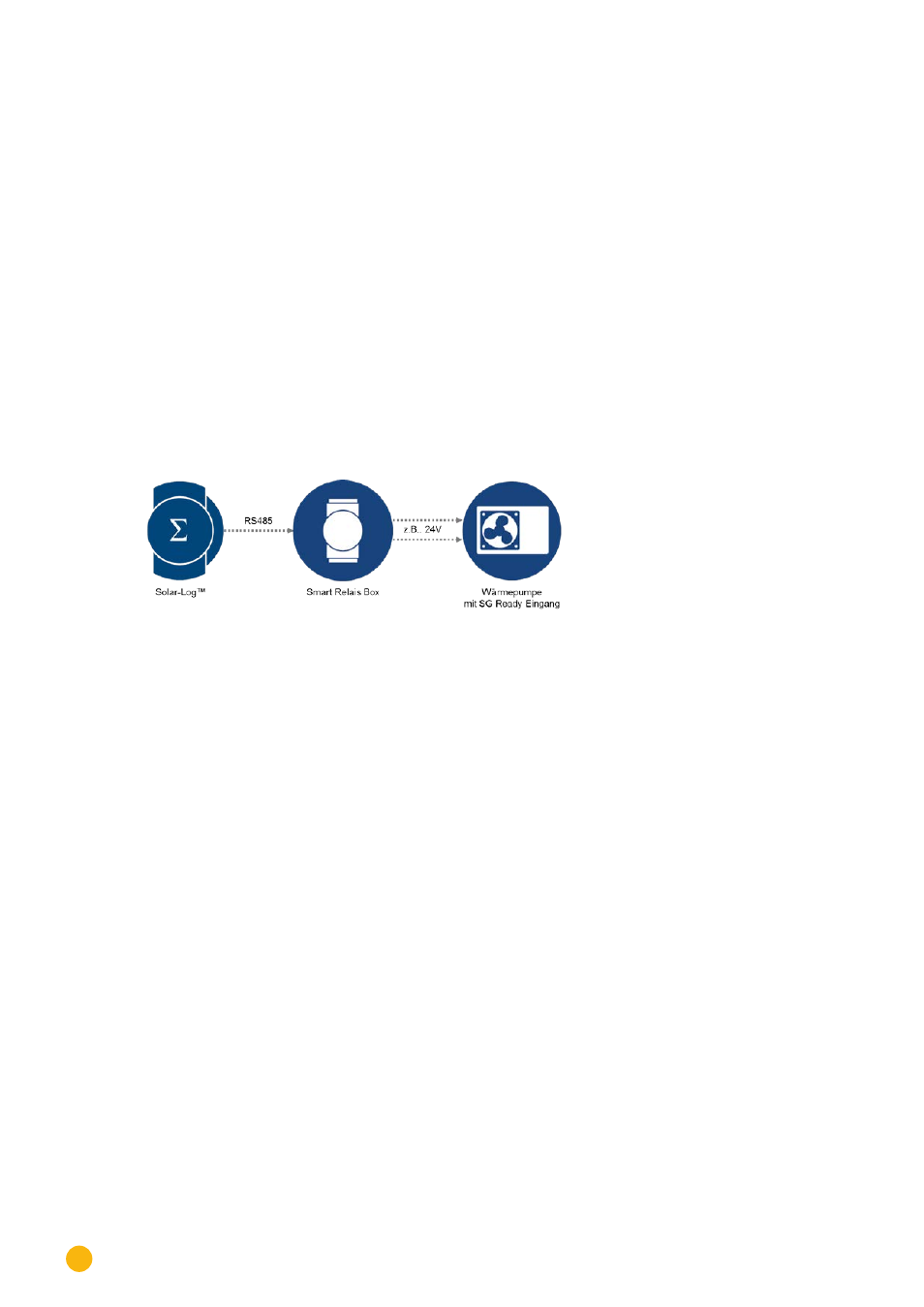

Schematische Darstellung der Kopplung Solar-Log™ und SG-Ready Wärmepumpe
Internes Relais
Solar-Log™
Wärmepumpe mit
EVU Sperrsignal
Steuereinheit
internal relay
Solar-Log™
Heatpump with
grid operator input
Control
unit
Smart Relais Box,
mit Solar-Log™ über
RS485 verbunden
RL0
RL1
Steuereinheit
Wärmepumpe
Schematischer
Stromlaufplan: Ansteuerung Wärmepumpe über Smart Relais Box generierte SG Ready
Signale
