10
20. Desenrosque el bloque metálico de tope de puerta T
en el lado derecho de la puerta del frigorífico, dele la
vuelta y enrósquelo en el lado izquierdo de la puerta
del congelador, alineando el orificio de la placa sobre
el de la puerta(R13). Desenrosque el bloque metálico
de tope de puerta T sobre el lado derecho de la puer-
ta del congelador, dele la vuelta y enrósquelo en el
lado izquierdo de la puerta del frigorífico, alineando
el orificio de la placa sobre el de la puerta (R13).
21. Introduzca el tapa-orificio S, situado anteriormente
sobre el lado izquierdo de la puerta del frigorífico, so-
bre el lado derecho de esa misma puerta (R13).
Montaje de la puertas
22. Coloque la puerta del congelador en la bisagra de la
parte superior (R14).
23. Introduzca la bisagra del medio y enrósquela para fi-
jarla controlando que los calces de plástico estén
bien introducidos en el pasador (R14).
24. Coloque la puerta del frigorífico en la bisagra del me-
dio (R14).
25. Introduzca la bisagra de la parte inferior en la puerta
del frigorífico, controlando que el calce de plástico
esté bien introducido en el pasador entre la bisagra y
la puerta. Enrosque la bisagra para fijarla (R14).
26. Vuelva a montar el zócalo.
27. Vuelva a colocar el aparato en posición vertical y abra
la puerta del congelador hasta el tope.
28. Quite la cinta adhesiva para liberar el cable del table-
ro y enchufe el conectador sobre la tarjeta (R15).
29. Saque el cable del pasacable tirando de él hacia arri-
ba, procurando no enroscarlo U. Tire despacio para
tensarlo e introdúzcalo en el laberinto formado por
las nervaduras sobre la puerta V a partir del punto
cerca de la bisagra (R16).
30. Mediante una pinza, ponga la parte inferior y la parte
superior sobre el lado derecho de la tapa trasera de
la puerta (R17).
31. Fije la tapa trasera B (R18).
32. Coloque las tapas superiores A (R18).


Espere dos horas antes de volver a encender
su frigorífico.

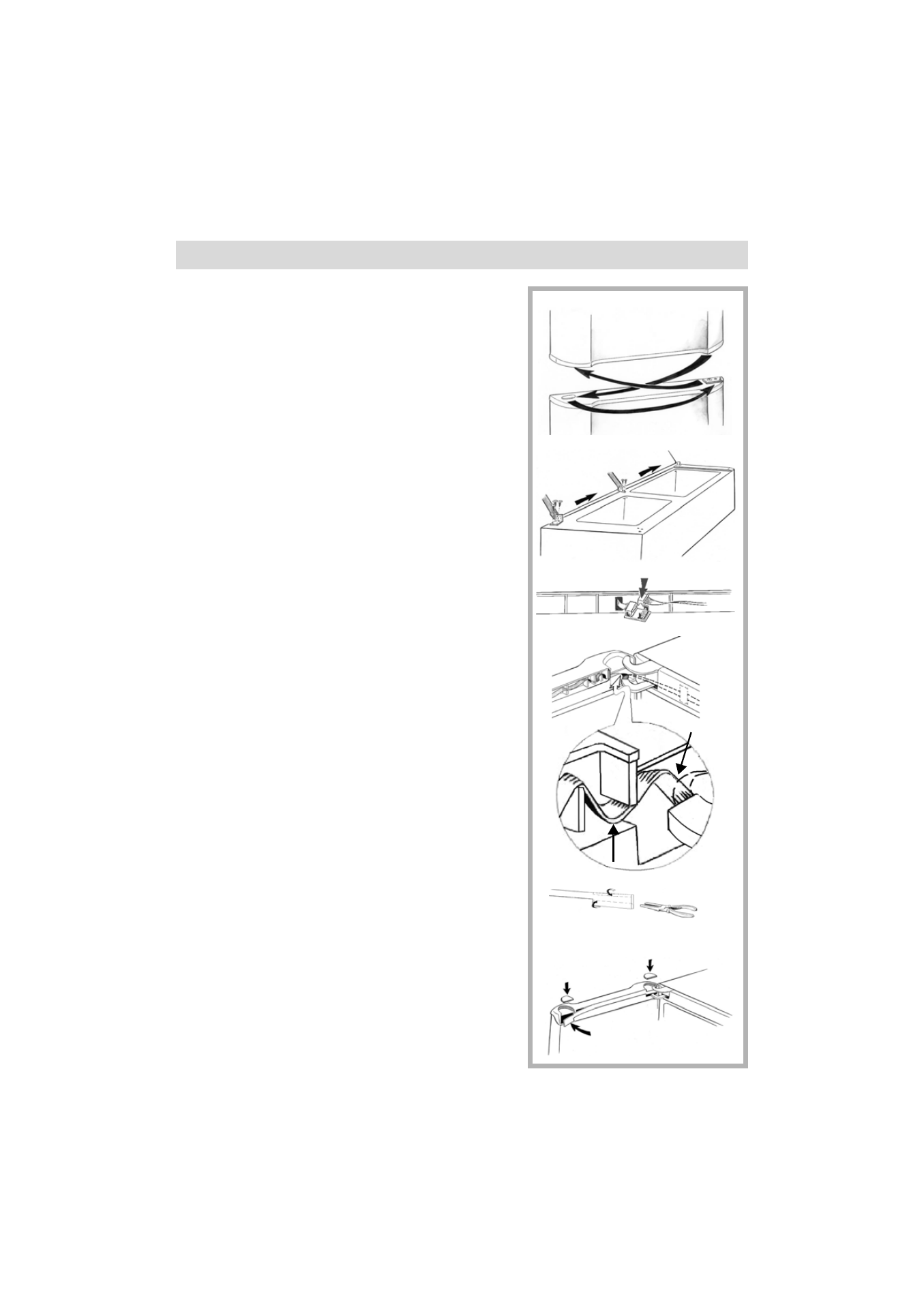

Inversión del sentido de apertura da las puertas ES
Dibujo R13
T
S
Dibujo R14
Dibujo R15
Dibujo R16
Dibujo R17
Dibujo R18
U
V
A
A
B
