9
10. Quite las tapas I del tablero (R7).
11. Desenrosque y quite la bisagra de la parte superior L
a la derecha (R7).
12. Desenrosque el tablero M y quítelo levantando la
parte superior, a partir del medio, para desprender
las tres cuñas de madera situadas en el interior. Haga
pivotar el tablero hacia abajo, y después lateralmen-
te, para desprender el cable (R8).
13. Desenroque el pasacable N y quítelo de su aloja-
miento, a la derecha del aparato. Quite el cable de su
alojamiento a la derecha, haga pivotar el pasacable
de 180°, introdúzcalo en el alojamiento a la izquierda
y enrósquelo para fijarlo (R12). Introduzca el cable
en los alojamientos, a la izquierda de la traviesa.
14. Vuelva a montar el tablero haciendo pasar el cable y
el pasacable en el emplazamiento previsto a la iz-
quierda O. Posicione correctamente las cuñas de ma-
dera de la parte central arriba y abajo del tablero, y
luego enrosque el tablero para fijarlo (R10).
15. La bisagra superior izquierda L está situada en el in-
terior del zócalo (R11). Quítela e introdúzcala en el
alojamiento situado a la izquierda sobre el tablero R.
Fíjela con los 2 tornillos (R12).
16. Introduzca y fije las tapas Q sobre el tablero (R12).
17. Saque el cable del pasacable hacia arriba procurando
no enroscarlo y fíjelo sobre el tablero con cinta adhe-
siva.
18. Para no perder la bisagra superior derecha que po-
dría necesitar más tarde, colóquela en el alojamiento
situado en el zócalo (R11).
19. Quite el tapa-orificio S del lado izquierdo de la puerta
del frigorífico (R13).

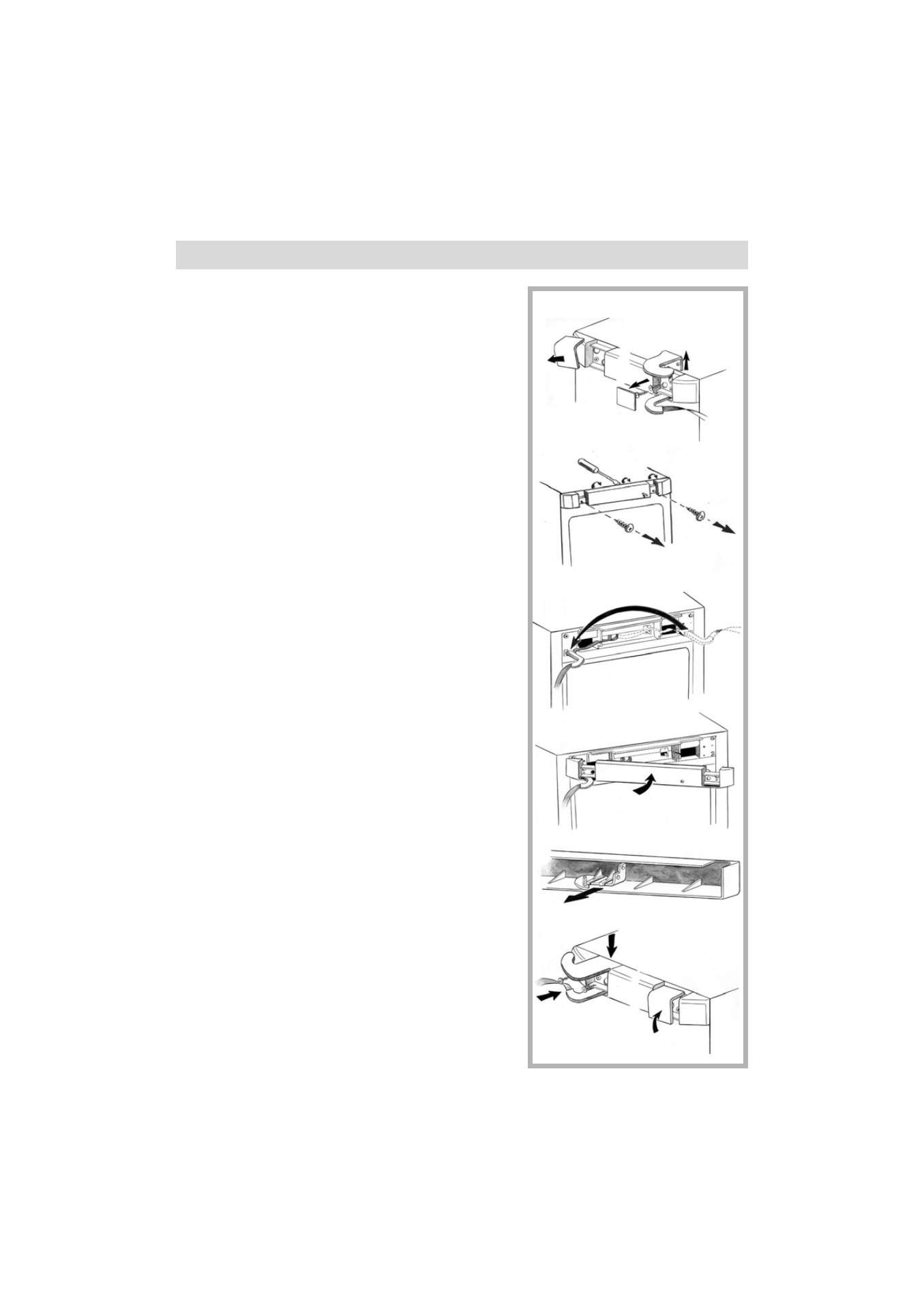

Inversión del sentido de apertura da las puertas ES
I
Dibujo R7
N
L
I
M
Dibujo R9
Dibujo R10
O
Dibujo R8
Dibujo R11
P
Dibujo R12
R
Q
Q
