40

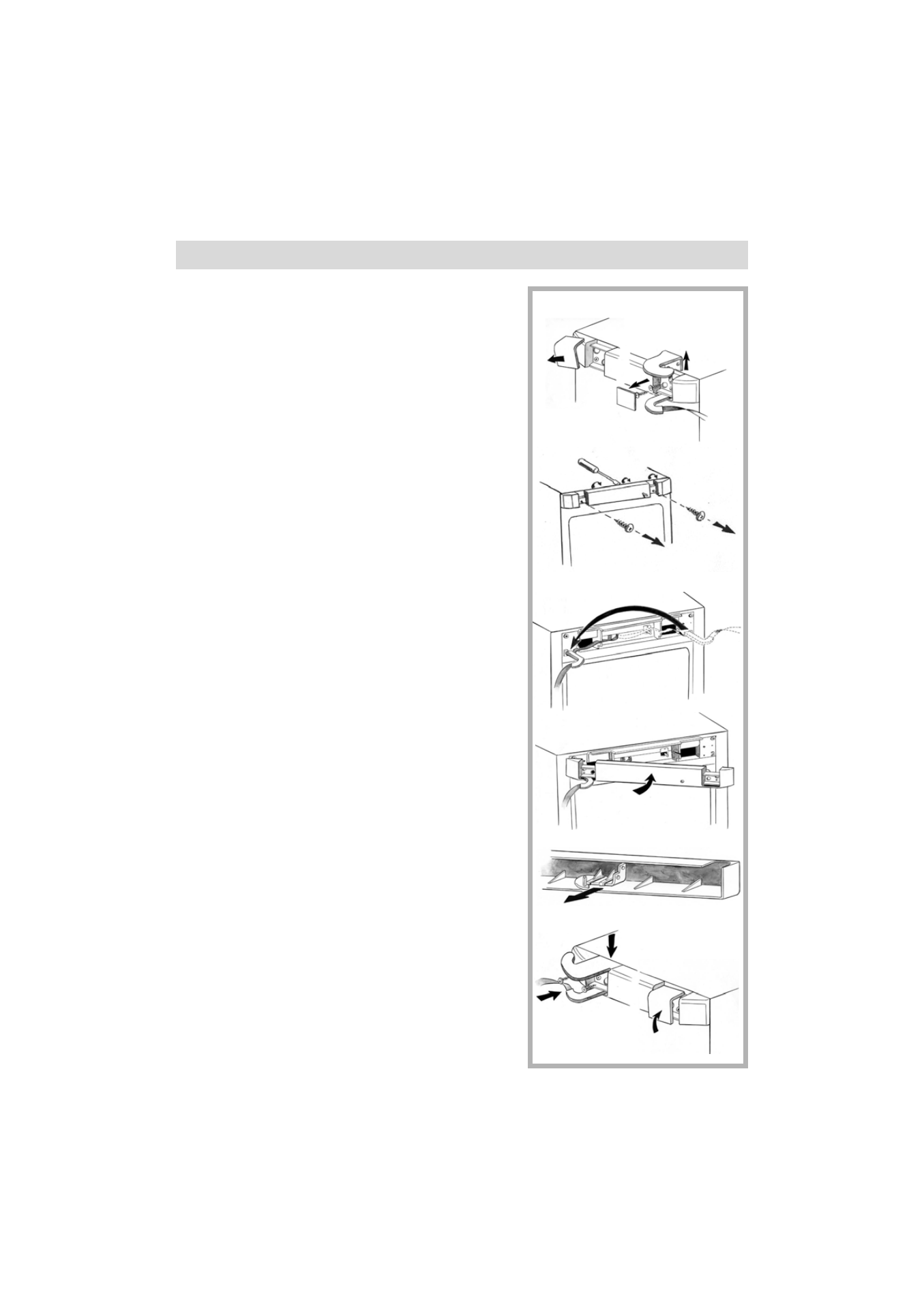

10. Remova as tampas I do painel (R7).
11. Desaperte e remova a dobradiça de cima L para a di-
reita (R7).
12. Desaperte o painel M e remova-o levantando a parte
de cima, partindo do meio, de forma a soltar os três
trincos situados no interior. Faça rodar o painel para
baixo, e a seguir lateralmente, para soltar o cabo
(R8).
13. Desaperte o passa-cabo N e solte-o do seu aloja-
mento, à direita do aparelho. Remova o cabo do seu
alojamento à direita, faça rodar o passa-cabo de
180°, insira-o no alojamento à esquerda e aperte-o
para o fixar (R12). Insira o cabo nos alojamentos , à
esquerda da travessa.
14. Volte a montar o painel passando o cabo e o passa-
cabo no espaço previsto à esquerda O. Posicione cor-
rectamente os trincos da parte central em cima e em
baixo do painel, e a seguir, aperte o painel para o fi-
xar (R10).
15. A dobradiça superior da esquerda L fica colocada no
interior do rodapé (R11). Remova-a e a seguir passe-
a no alojamento situado à esquerda no painel R.
Fixe-a com os 2 parafusos (R12).
16. Introduz e fixe as tampas Q no painel (R12).
17. Faça sair o cabo do passa-cabo para cima tendo o
cuidado de não torcê-lo e fixe-o no painel com uma
fita adesiva.
18. De forma a não perder a dobradiça superior da direi-
ta de que poderia precisar mais tarde, arrume-a no
alojamento situado no rodapé (R11).
19. Remova a tampa dos orifícios S no lado esquerdo da
porta do frigorífico (R13).
Inversão do sentido de abertura das portas PT
I
Desenho R7
N
L
I
M
Desenho R9
Desenho R10
O
Desenho R8
Desenho R11
P
Desenho R12
R
Q
Q
