CVP-709/CVP-705 – Bedienungsanleitung

102

Z

u

sa

m

m

en

ba

u d
es

CVP

-70

9 (Fl

ü

ge

la

us

füh
ru

n

g)

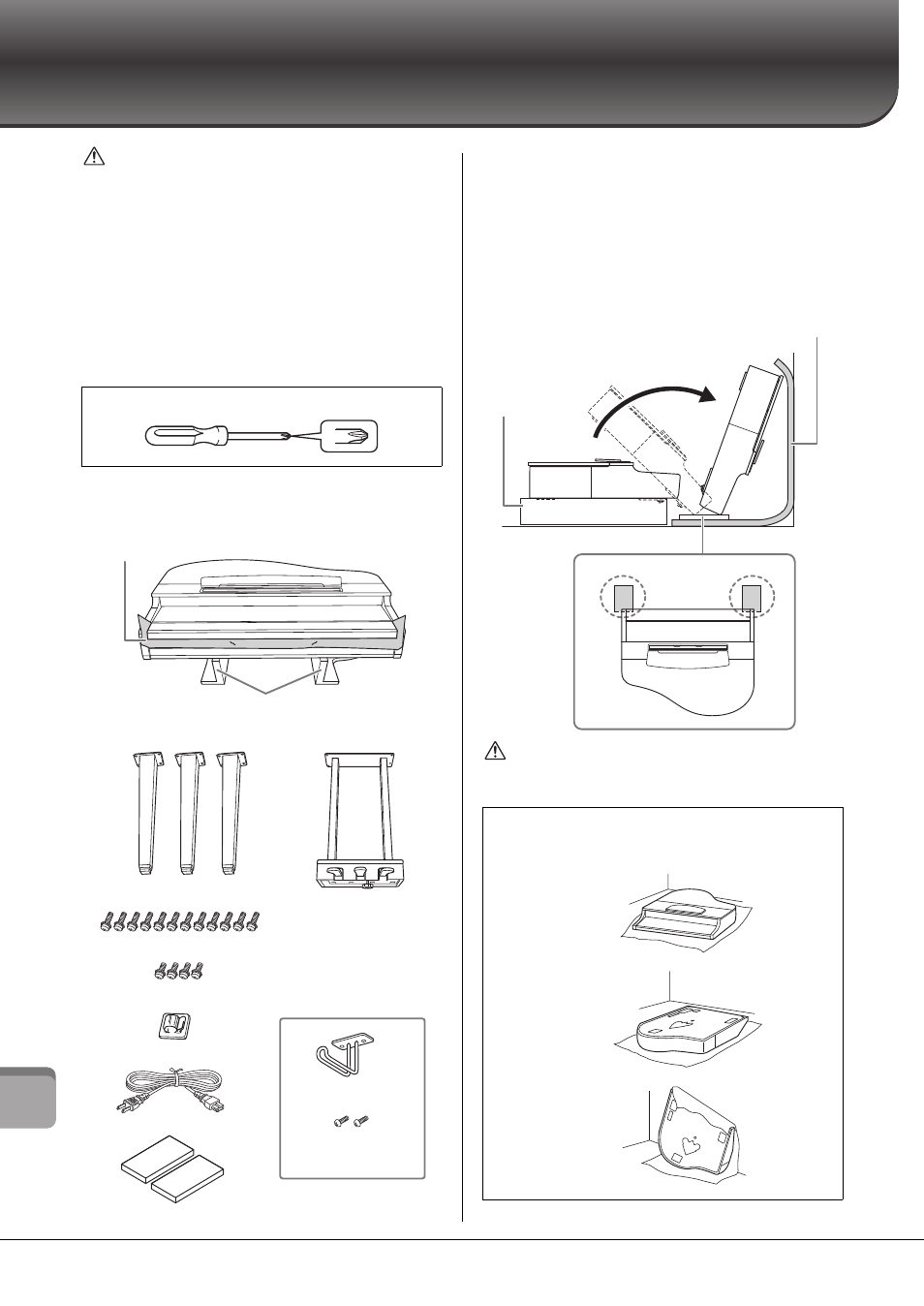

Zusammenbau des CVP-709 (Flügelausführung)

VORSICHT

• Montieren Sie das Instrument auf einer stabilen und geraden

Bodenfläche mit ausreichend Platz.

• Achten Sie darauf, dass Sie keine Teile verwechseln oder an der

falschen Stelle anbringen, und dass Sie alle Teile richtig herum
montieren. Führen Sie die Montage des Instruments in der hier
beschriebenen Reihenfolge aus.

• Die Montage sollte von mindestens zwei Personen durchgeführt

werden.

• Verwenden Sie nur die mitgelieferten Schrauben der

angegebenen Größen. Verwenden Sie keine anderen Schrauben.
Die Verwendung falscher Schauben kann eine Beschädigung
oder eine Funktionsstörung des Produkts zur Folge haben.

• Ziehen Sie nach der Montage jedes einzelnen Bauteils die

Schrauben fest.

• Um das Instrument auseinanderzubauen, führen Sie die im Folgenden

erläuterten Arbeitsschritte in umgekehrter Reihenfolge aus.

Entnehmen Sie alle Teile aus der Verpackung, und vergewissern
Sie sich, dass alles vorhanden ist.

1

Lehnen Sie die Haupteinheit wie abgebildet
an eine Wand.

Breiten Sie wie abgebildet ein großes weiches Tuch, z. B. eine
Decke, aus, um Boden und Wandflächen zu schützen.

Lehnen Sie die Haupteinheit bei geschlossener
Tastaturabdeckung mit der Tastaturseite nach unten
an die Wand.

VORSICHT

Klemmen Sie sich nicht Ihre Finger.

Halten Sie einen Kreuzschlitz-Schraubendreher (+) der richtigen Größe bereit.

Netzkabel

Beine

6 x 20-mm-

Befestigungsschrauben x 4

Kabelhalterung

6 x 40-mm-

Befestigungsschrauben x 12

Kopfhörer-

Aufhängevorrichtung

Dünne Schrauben

4 x 10 mm x 2

Um zu vermeiden, dass sich während des Zusammenbaus die Tastaturabdeckung
versehentlich öffnet, drücken Sie die Tastaturabdeckung herunter und achten Sie
darauf, dass die Papierbögen (wie abgebildet) an Ort und Stelle bleiben.

Haupteinheit

Um Schäden an der MIC-HPJ-Einheit zu vermeiden, die sich an der Unterseite
der Haupteinheit befindet, stellen Sie sicher, die Haupteinheit auf den
Styroporpolstern zu platzieren.
Stellen Sie außerdem sicher, dass die Pads nicht die MIC-HPJ-Einheit berühren.

Pedalkasten

Enthält gebündeltes Pedalkabel.
Die Pedale sind bei Auslieferung
mit Abdeckungen versehen.
Entfernen Sie die Abdeckung
vom Haltepedal, um den
GP­Responsive-Damper-Pedal-
Effekt optimal einsetzen
zu können.

Schutzpolster x 2

ACHTUNG

Legen Sie die Haupteinheit nicht wie in dieser Abbildung
gezeigt ab.

Großes weiches Tuch

Styropor-Polster

Schutzpolster

Falsch

Falsch

Falsch
