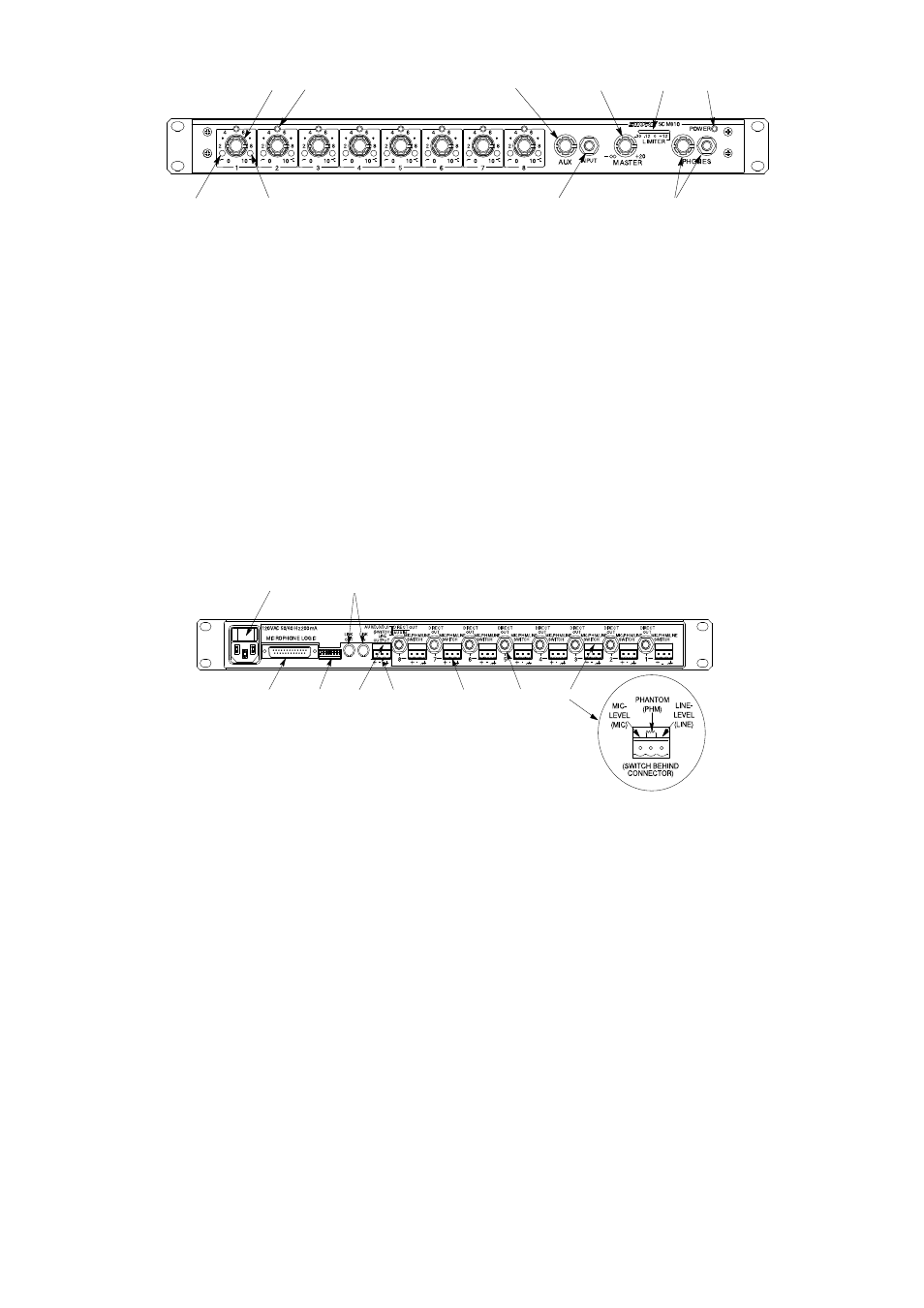

ABBILDUNG 1
EINSTELLER, ANSCHLÜSSE UND ANZEIGEN AUF
GERÄTEFRONTSEITE
(SIEHE ABB. 1)
1. Pegelsteller für Eingänge 1
…
8: Ermöglicht die Einstellung
der Mikrofon-Verstärkung.
2. LED-Anzeige für Kanäle 1
…
8: Leuchten grün bei aktiviertem
Kanal und rot bei 6 dB unter Clipping-Pegel.
3. Hochpaßfilter 1
…
8: Mit diesen rückversetzten Trimmer-Potis
kann die gewünschte Tiefenabsenkung (Hochpaß) zur Redu-
zierung tieffrequenter Störgeräusch-Komponenten eingesetzt
werden.
4. Mittel-/Hochton-Filter 1
…
8: Diese rückversetzten Timmer-
Potis ermöglichen eine Anhebung oder Absenkung im Bereich
der mittleren und hohen Frequenzen, z.B. zur Kompensation
der Aufnahme-Charakteristik von Lavalier-Mikrofonen oder
zur Vermeidung von störenden „S“- oder Zischlauten bei
Gesang-Mikrofonen.
5. Aux-Pegelsteller: Dient zur Pegeleinstellung der Aux-Signal-
quelle, die über die nebenliegende Klinkenbuchse INPUT
zugeführt wird.
6. Aux-Eingangsbuchse: Das über diese 6,3-mm-Klinken-
buchse zugeführte Aux- oder Linepegel-Signal (z.B. von
Band- oder Cassetten-Geräten) wird dem Ausgangssignal
zugemischt. Dieser Ausgang ist ungegatet (nicht automa-
tisch). Das Signal erscheint an den Ausgängen aller ange-
schlossenen Mischer.
7. MASTER-Pegelsteller: Bestimmt den Pegel des Summensi-
gnals.
8. Ausgangs-Pegelmesser: 9-Segment-LED-Bargraph mit Spit-
zenwertanzeige. Die letzte LED zeigt den Begrenzereinsatz
an.
9. Kopfhörer-Anschluß: Ermöglicht die Monitorkontrolle des
Ausgangssignals über Kopfhörer. Getrennte Einstellung für
die Kopfhörer-Lautstärke.
10. POWER LED: Diese grüne LED leuchtet nach Zuführung der
Betriebsspannung.
ABBILDUNG 2
EINSTELLER, ANSCHLÜSSE UND ANZEIGEN AUF
GERÄTERÜCKSEITE
(SIEHE ABB. 2)
11. SCM810: Netzbuchse für 120 V~. Gerät kann intern auf 230-
V-Betrieb umgerüstet werden.
SCM810E: Netzbuchse für 230 V~. Gerät kann intern auf 120-
V-Betrieb umgerüstet werden.
12. Mikrofon-Logik: DB-25-Stecker bietet Zugang zu den Logik-
Terminals für jeden Kanal. GATE-OUT, MUTE-IN und OVER-
RIDE-IN. Diese Logik-Terminals ermöglichen die schnelle und
einfache Realisierung weiterer Funktionen, wie z.B. Räusper-
taste und Status-Fernanzeige (siehe
Vorschläge für Logik-
Applikationen ). HINWEIS: DIES IST KEIN RS-232-
ANSCHLUSS!
13. DIP-Schalter: Hiermit können bestimme Optionen gewählt
werden (siehe DIP-Schalter) .
14. LINK IN/OUT BUCHSEN: Ermöglicht Zusammenschaltung
(Kaskadierung) mehrerer SCM810. Es können bis zu 50
SCM810 Mischer zusammengeschaltet werden.
15. LINE-AUSGANG abnehmbarer Anschlußblock: Symmetri-
sches Linepegel-Ausgangssignal zur Weiterführung an Ver-
stärker, Recorder oder andere Mischer. Ausgang kann auf
Mikrofonpegel geändert werden (siehe
Interne Modifikation ).
16. Direkt-Ausgang: An dieser 6,3-mm-Klinkenbuchse steht an
jedem Kanal ein ungegatetes Aux-Pegel-Signal zur Verfü-
gung. Diese Direktausgänge liegen Pre-Fader und Pre-EQ.
Kann durch interne Modifikation in einen „gatet output“, in eine
Insert-Schnittstelle (Send/Receive) oder in einen Gate-Aus-
gang für Mischpulte geändert werden (siehe
Interne Modifika-
tion ).
17. 3-Positions-Schiebeschalter: Hiermit wird entweder die
Aux-Eingangsfunktion oder die Direkt-Ausgangsfunktion (nur
für Kanal 8) gewählt. Schalterstellung links = AUX IN; Position
Mitte und Rechts: Direkt-Ausgang. Der Schalter befindet sich
hinter der Line-Ausgangssteckverbindung.
18. Eingänge 1
…
8: Abnehmbare Blockanschlüsse für symmetri-
sche Mikrofon- oder Linepegel-Eingänge.
19. 3-Positions-Schiebeschalter MIC/PHM/LINE: Dient zur
Wahl von Mikrofonpegel (links), Mikrofonpegel mit 48-V-Phan-
tomspannung (Mitte) oder Linepegel-Signale (rechts) für die
Eingänge 1
…
8. Dieser Schalter befindet sich hinter dem
abnehmbaren Anschlußblock.
!
" # $ % &
