WTC 600 LP / MP
7
Bedienung und Pflege Version 06/05

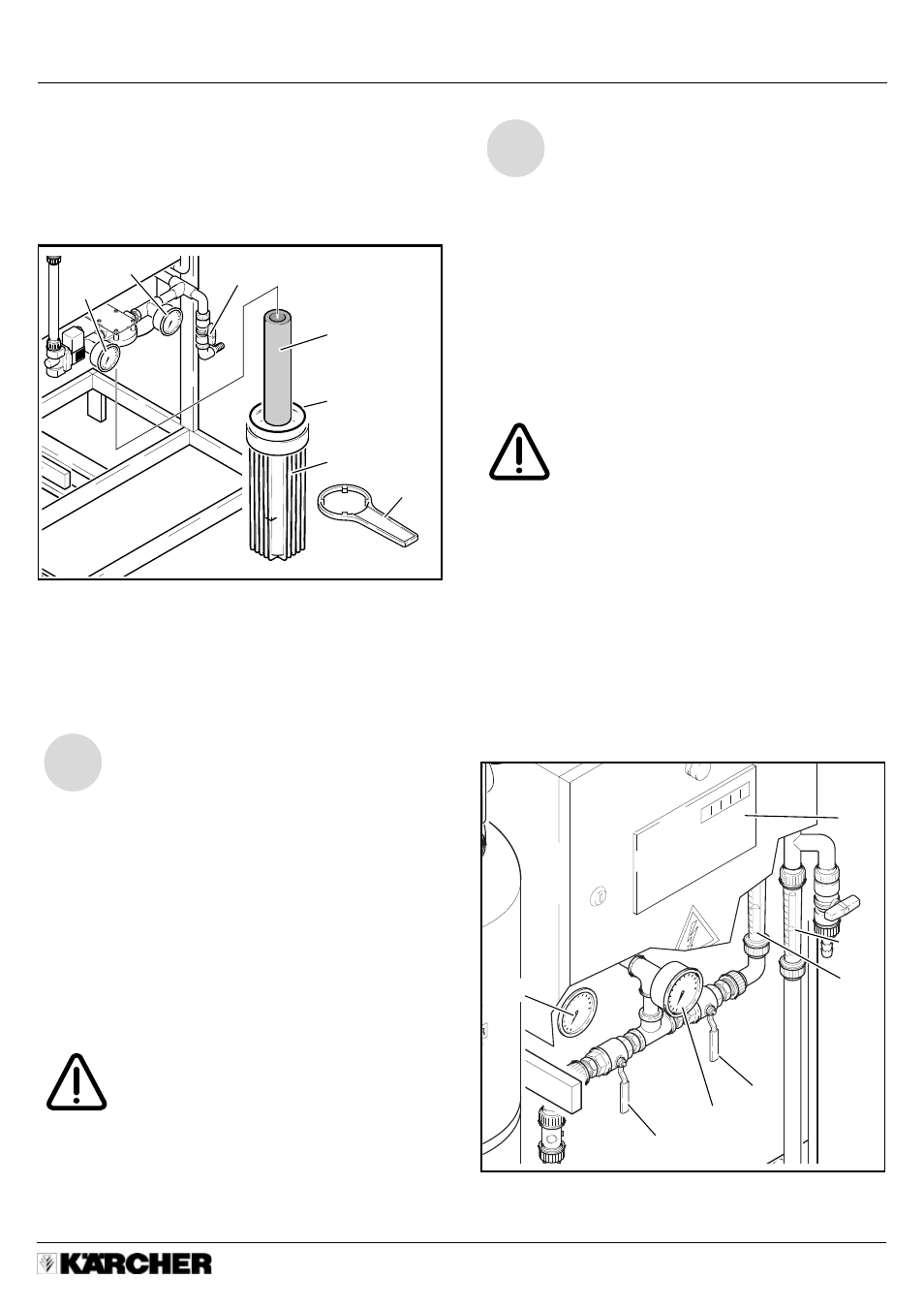

3.2.4 Feinfilter wechseln
Druckdifferenz am Manometer (15) und (16) prü-
fen. Bei mehr als 0,8 bar, Filtereinsatz wechseln:
• Anlage am Hauptschalter (20) ausschalten.
• Rohwasserzufuhr sperren.
• Eimer unter den Rohwasserentnahmehahn
(37) stellen und Hahn öffnen.
• Warten bis kein Wasser mehr aus dem Hahn
austritt, dann Hahn wieder schließen.
• Filterschlüssel (41) am Filtertopf (40) ansetzen
und Filtertopf abschrauben.
• Den Filtereinsatz (38) aus dem Filtertopf neh-
men und durch neuen ersetzen.
• Vor dem Anschrauben des Filtertopfs den
Dichtring (39) auf Beschädigung prüfen.
• Filtertopf anschrauben und mit dem Filter-
schlüssel festziehen.
• Rohwasserzufuhr wieder öffnen und Anlage
am Hauptschalter starten.
3.2.5 Feinregulierung der Betriebsdrücke
(1) Trinkwasserfluss von _____ auf _____
l/h gesunken
Trinkwassermenge am Durchflussmesser (42)
ablesen und mit dem Wert bei Inbetriebnahme
vergleichen (siehe Inbetriebnahmeprotokoll).
• Druckregelventil (14) langsam im Uhrzeiger-
sinn schließen, bis am Durchflussmesser (42)
die Sollmenge fast erreicht ist.
• Konzentratregelventil (13) langsam im Uhrzei-
gersinn schließen, bis an den beiden Durch-
flussmessern für Konzentrat (43) und Trink-
wasser (42) der jeweilige Sollwert erreicht ist.
• Ggf. an beiden Ventilhebeln eine Nachjustie-
rung durchführen. i
Filtertopf ist noch mit Wasser gefüllt.
Bei Veränderungen an den Anlagen-
einstellungen dürfen folgende Werte
keinesfalls überschritten werden:
• Pumpendruck max. 21 bar (MP)
bzw. 14 bar (LP)
• Trinkwassermenge max. 650 l / h
• Konzentratmenge darf Wert der In-
betriebnahme nicht unterschreiten
37
41
40
39
38
16
15
i
Die Anlage reagiert etwas zeitverzö-
gert auf Änderungen an den Regelven-
tilen. Deshalb die Einstellung am
Druckregelventil (14) und am Konzen-
tratregelventil (13) nur in kleinen
Schritten durchführen und die jeweilige
Auswirkung abwarten.
Ist der Trinkwasserfluss auf _____ l/h
gesunken, ist die nachstehende Fein-
regulierung durchzuführen.
Führt die Feinregulierung zu keiner Er-
höhung des Trinkwasserflusses, ist der
Kärcher Service zu verständigen.
42
11
13
14
10
12
43
