DE-45

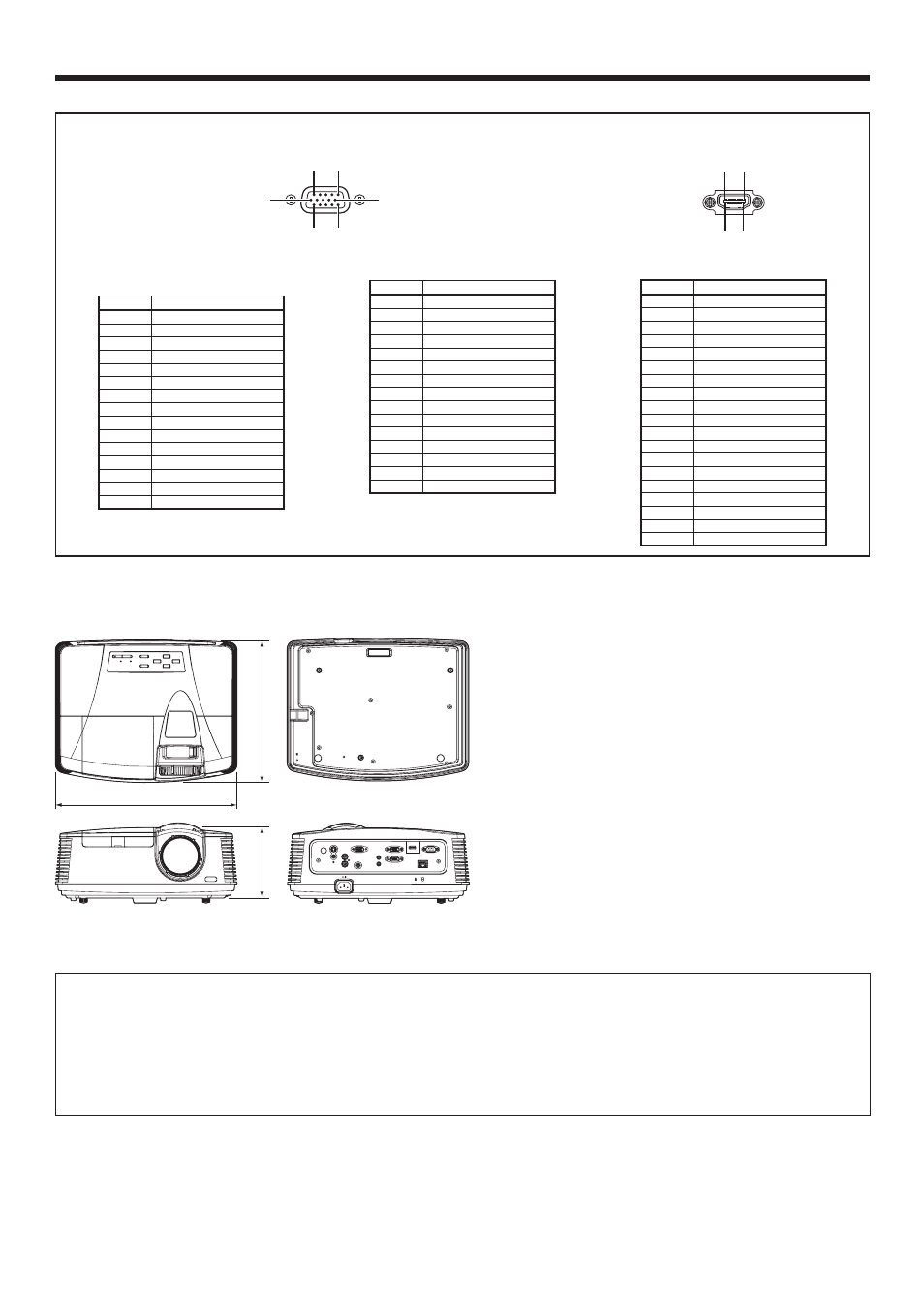

Anschlüsse
COMPUTER/COMPONENT VIDEO IN, MONITOR OUT (Mini D-SUB 15-Pol.)
1 5
11
6 10
15
HDMI (HDMI 19-pol.)
19 1
2 18
COMPUTER/COMPONENT
VIDEO IN
Stift-Nr. Spez.
1 R (RED)/C R
2 G (GREEN)/Y
3 B (BLUE)/C
B
4 GND
5 GND
6 GND
7 GND
8 GND
9 DDC 5V
10 GND
11 GND
12 DDC Data
13 HD/CS
14 VD
15 DDC Clock
MONITOR OUT
Stift-Nr. Spez.
1 R (RED)/C
R
2 G (GREEN)/Y
3 B (BLUE)/C
B
4 -
5 GND
6 GND
7 GND
8 GND
9 -
10 GND
11 -
12 -
13 HD/CS
14 VD
15 -
Stift-Nr. Spez.
1 TMDS Data 2 +
2 TMDS Data 2 Shield
3 TMDS Data 2 -
4 TMDS Data 1 +
5 TMDS Data1 Shield
6 TMDS Data 1 -
7 TMDS Data 0 +
8 TMDS Data 0 Shield
9 TMDS Data 0 -
10 TMDS Clock +
11 TMDS Clock Shield
12 TMDS Clock -
13 CEC
14 -
15 SCL
16 SDA
17 DDC Ground
18 +5 V Power
19 Hot Plug Detect
Maßzeichnungen (Einheit : mm)
27
0
345
13
4
Lieferumfang
Netzkabel* für USA J2552-0063-03
für Europa J2552-0247-00
für Großbritannien J2552-0065-02
für Australien J2552-0053-00
für Südkorea J2552-0247-00
Computerkabel J2552-0072-05
Fernbedienung
Sicherheits-Anleitung/Schnellstart
CD-ROM
Batterie (2)
Objektivdeckel
Tasche
Lampenwechselhalterung
* Ein passendes Stromkabel für die USA bzw. Europa, Großbritannien, Australien oder Südkorea wird mitgeliefert.
Ersatzteil (Option/nicht im Lieferumfang)
Ersatz-Quecksilberdampflampe: VLT-XD700LP
