Datenblatt
4NSA
NF- Schnittstelleneinschub, 4- Draht
Die prinzipielle Funktion der 4NSA kann man dem folgenden Blockschaltbild
entnehmen.
KS
BUS
+5V
GND
-5V
Satz 1
M
o
d
e
m
-48V
+0V
4NSA
+
Lb
La
Sb
Sa
-
-48V
+
S
p
r
e
c
h
s
t
e
l
l
e
Satz 4
M
o
d
e
m
+
Lb
La
Sb
Sa
-
-48V
+
+
S
p
r
e
c
h
s
t
e
l
l
e
S
t
e
u
e
r
u
n
g
+
C
O
D
E
C
C
O
D
E
C

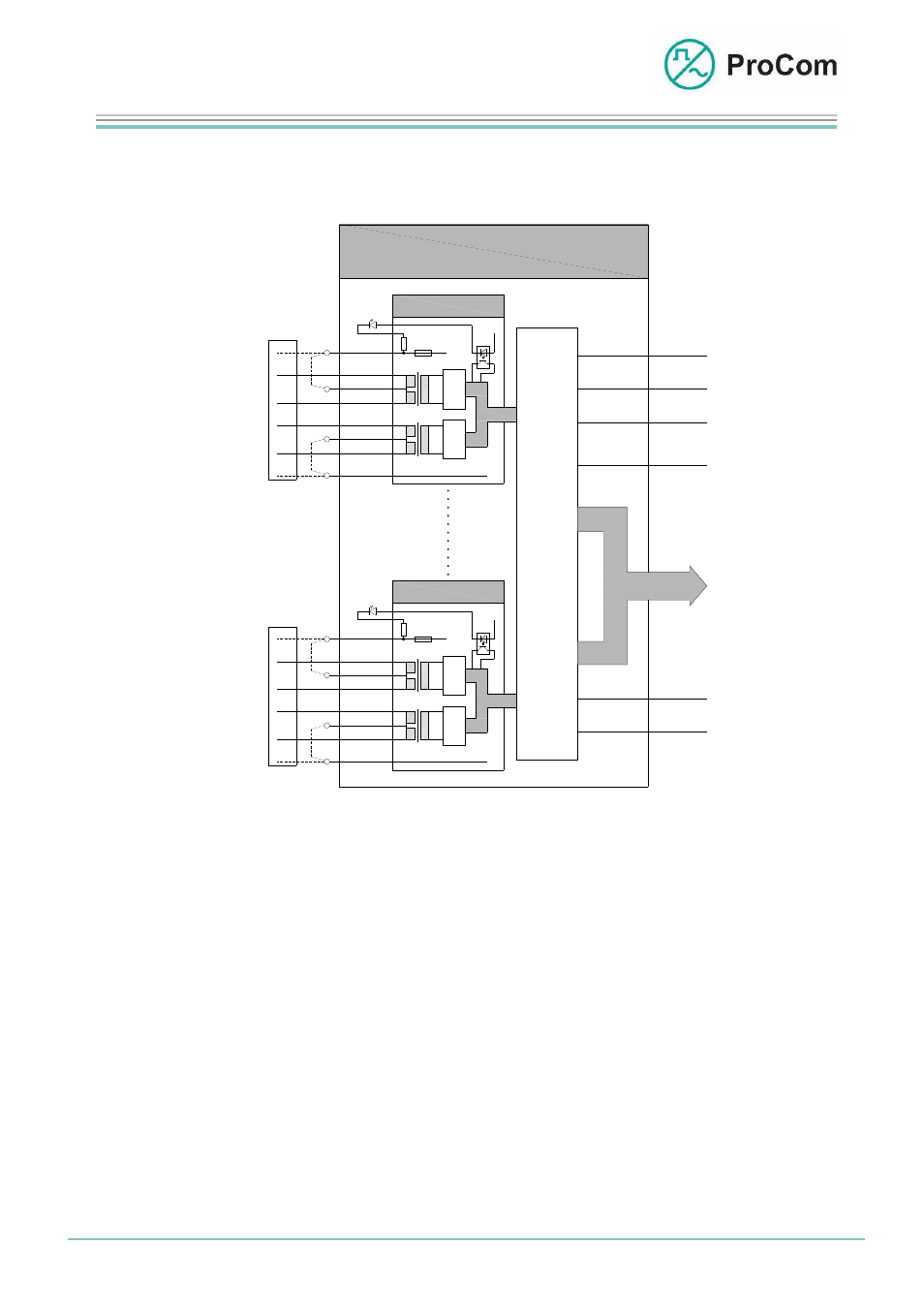

Blockschaltbild 4NSA
Die 4NSA hat vier unabhängige Sätze. An jeden Satz kann eine Sprechstelle mit
zwei Adernpaaren angeschlossen werden. Wird der 25W Zusatzverstärker einer
Sprechstelle aktiviert bzw. angeschlossen, sind zwei zusätzliche Adern für die
Speisespannung erforderlich.
Für eine Vierdrahtübertragung sind Brücken für die Speisung auf der Backplane
erforderlich.
Die Spannungszuführung (-48V) jedes 4NSA-Satzes ist mit einer 1,6A- Sicherung
abgesichert. Hat die Sicherung ausgelöst, erlischt die „Sicherung“- LED auf der
Frontplatte und eine Meldung wird zum Prozessoreinschub CPU1 gesendet.
Über die Konfigurationssoftware ICS wird die Funktion des NF- Einschubes
satzweise programmiert. Steuertelegramme werden auf der Modemleitung (S
a
/S
b
)
zyklisch zwischen dem 4NSA- Satz und einer Sprechstelle bidirektional gesendet.
Fehlt ein Teilnehmer (Sprechstelle), wird ein Störmeldetelegramm an die CPU
gesendet und die Sende-/Empfangs- LED blinkt langsam.
Diese Überwachungsfunktion kann im ICS deaktiviert werden.
Das analoge Sprachsignal von der NF- Leitung (L
a
/L
b
) wird auf der
4NSA digitalisiert und zum PCM- Bus übertragen.
