15. IEEE 1394-Anschlüsse (10-1-pol. IE1394_1, IE1394_2)
(nur bei 1394-Modellen)
Diese Anschlüsse dienen zum Verbinden des 1394-Moduls über die
beigefügten 10-zu-6-pol. 1394 seriellen Anschlusskabel. Verbinden Sie
die 10-1-pol. Kabelstecker mit diesen Anschlüssen und die 6-pol.
Kabelstecker mit dem 1394-Modul. Sie können ebenfalls eine 1394-
kompatible Festplatte mit diesen Anschlüssen verbinden.
14. Infrarot-Modulanschluss (5-1-pol. IR_CON)
Dieser Anschluss unterstützt ein optionales Infrarot-Modul, bei dem das
Senden und Empfangen drahtlos funktioniert. Sie können das Modul an einer
kleinen Öffnung am Computergehäuse, das diese Funktion unterstützt,
befestigen. Dazu müssen Sie auch den Parameter “UART2-Zuweisung” im
BIOS auf “IR” festlegen. Einzelheiten dazu sehen Sie im Abschnitt “4.4.2 E/
A-Gerätekonfiguration”.

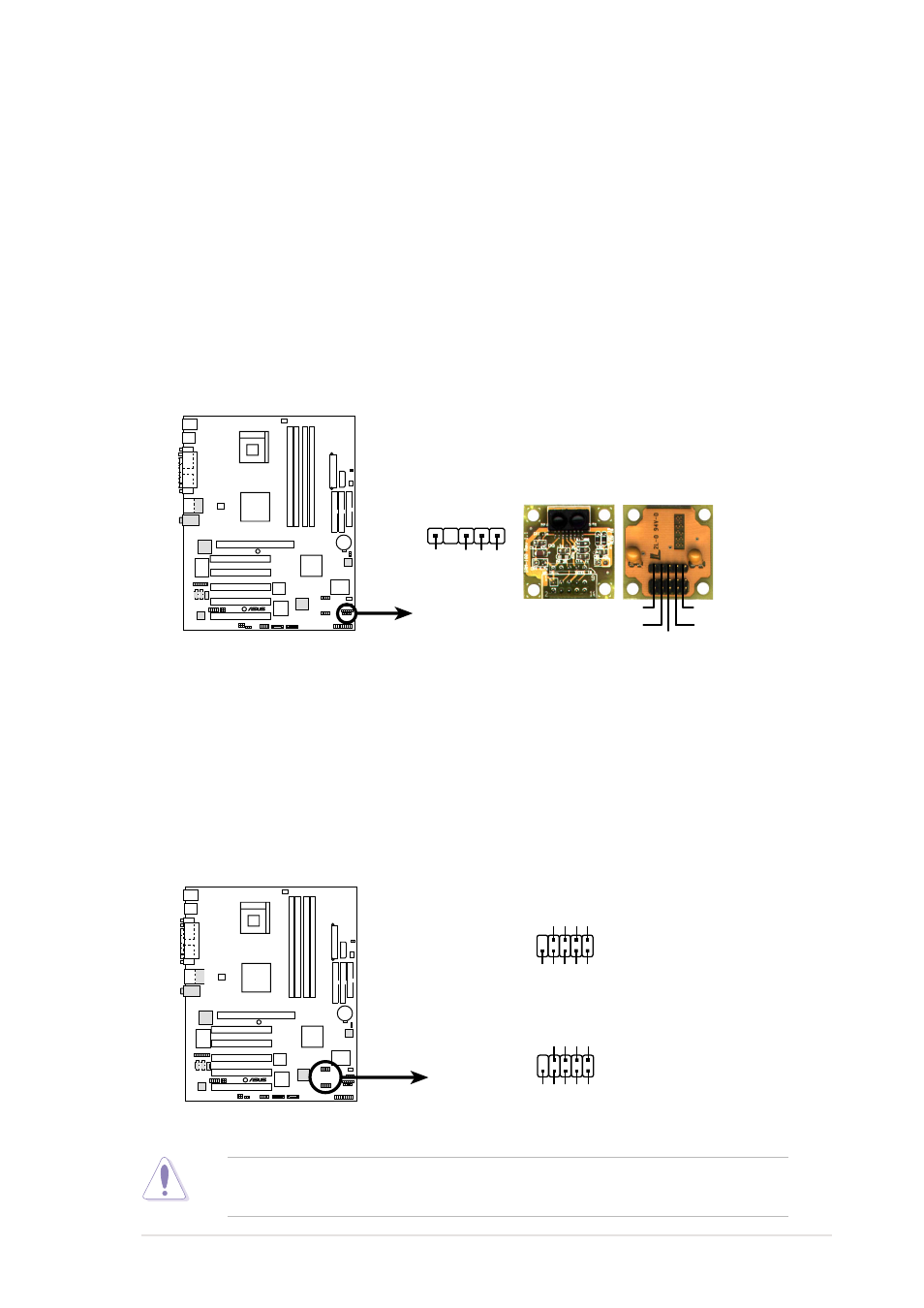

Achten Sie auf die Zuweisungen der fünf Pole wie in der hinteren Ansicht
angezeigt und verbinden Sie das Modul über ein Flachbandkabel nach den
Polzuweisungen mit dem SIR-Anschluss am Motherboard.
Verbinden Sie NIEMALS ein USB-Kabel an IEEE 1394-Anschlüssen.
Ansonsten wird das Motherboard beschädigt!
P4G8X
®
P4G8X Infrared Module Connector
Back View
+5V
IRTX
IRRX
(NC)
GND
Front View
IR_CON
+5V
IRRX
IR
TX
GND
1
P4G8X
®
P4G8X IEEE-1394 Connectors
IE1394_1
IE1394_2
1
GND
+12V
TPB1-
GND
TP
A1-
+12V
TPB1+
GND
TP
A1+
1
GND
+12V
TPB0-
GND
TP
A0-
+12V
TPB0+
GND
TP
A0+
P4G8X Infrarotmodul-Anschluss
Frontseite
Rückseite
Erde
P4G8X IEEE-1394-Anschlüsse
