Installation
© Gardner Denver Deutschland GmbH
17 / 28
610.44436.01.000
Störfestigkeit des Motors:
Bei Motoren mit eingebauten Sensoren muss der
Betreiber selbst für eine ausreichende Störfestig-
keit sorgen. Hierzu geeignete Sensor-
Signalleitung (z.B. mit Abschirmung, Anbindung
wie bei Motorzuleitung) und Auswertegerät aus-
wählen.
Betrieb mit Frequenz-Umrichter:
Bei Speisung durch externe Frequenz-Umrichter
ist Folgendes zu beachten:
Hochfrequente Strom- und Spannungsober-
schwingungen in den Motorzuleitungen kön-
nen zu elektromagnetischen Störaussendun-
gen führen. Dies ist von der Umrichterausfüh-
rung (Typ, Hersteller, Entstörmaßnahmen)
abhängig.
EMV-Hinweise
des
Umrichter-Herstellers
unbedingt beachten!
Ggf. abgeschirmte Zuleitungen verwenden.
Für eine optimale Abschirmung ist der Schirm
großflächig am Metallklemmenkasten des Mo-
tors mit einer Verschraubung aus Metall lei-
tend zu verbinden.
Im Fall von Motoren mit eingebauten Senso-
ren (z.B. Kaltleitern) können je nach Umrich-
ter-Typ Störspannungen auf der Sensorlei-
tung auftreten.
Grenzdrehzahl:
siehe Angaben auf dem Leistungsschild.
WARNUNG
Aggregate mit UL-Approbation dürfen in den
USA ohne Prüfung durch eine geeignete Prüf-
stelle nicht an Frequenz-Umrichtern betrieben
werden!
5.3
Anschluss der Rohrleitungen / Schläu-
che (Vakuumpumpe / Kompressor)
Schalldämpfer:
Die Aggregate werden standardmäßig mit
Schalldämpfern (in folgenden Abbildungen mit
Pfeilen gekennzeichnet) für Saug- und Druck-
stutzen geliefert.
Bei einrädrigen Aggregaten sind die Schall-
dämpfer bei Lieferung bereits montiert.

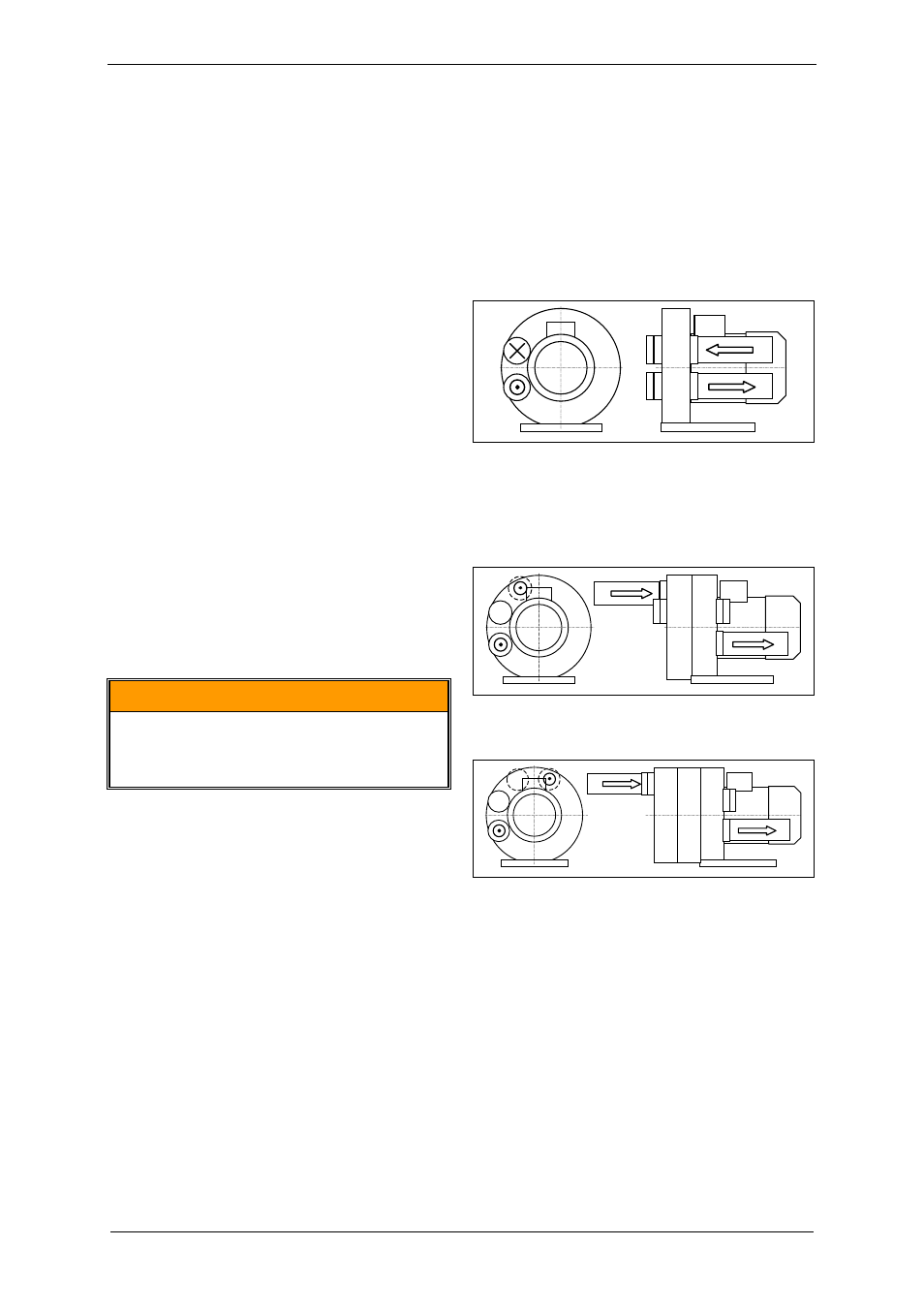

Fig. 2: 2BH721 ... 2BH761 (einrädrige Aggregate)
Bei zweirädrigen und dreirädrigen Aggregaten
liegt der saugseitige Schalldämpfer aus verpa-
ckungstechnischen Gründen lose bei und muss
vom Betreiber montiert werden.
Fig. 3: 2BH722 ... 2BH762 (zweirädrige Aggregate
in zweistufiger Ausführung)
Fig. 4: 2BH723 ... 2BH763 (dreirädrige Aggregate
in dreistufiger Ausführung)
