ELRO HA68S Multi-zone professional alarm system USERS MANUAL Benutzerhandbuch
Seite 12
-55-
-10-
9. Entfernen Sie nach der Montage den Kunststoff-Film auf LCD und
Displayfenster auf der Abdeckung.
10. Schließen Sie die Abdeckung des Bedienteils und ziehen die Schrauben
wieder fest.
11. Stecken Sie den Stecker in die Steckdose und schalten das Netzteil EIN
(Spannungs-LED leuchtet auf).
12. Schließen Sie, falls erforderlich, das Bedienteil an das Telefonnetz mit dem
mitgelieferten Kabel an, indem Sie den kleinen RJ11-Stecker in die mit LINE
markierte Buchse unten im Bedienteil einstecken.
Ist die Länge des Kabels nicht ausreichend, dann muss es mit einer
Kupplung/Verlängerung verlängert werden (nicht mitgeliefert).
Anmerkung: Wird während der Installation die Bedienteil-Sabotage
ausgelöst, dann setzen Sie das System wie folgt auf der Tastatur zurück:
Oberer
Montagepunkt
Oberer
Montagepunkt
Untere Montagepunkte
Pluspol
(rotes Kabel)
Pluspol
(blaues Kabel)
Minuspol
(schwarzes Kabel)
Minuspol
(blaues Kabel)
Anschlussleiste
Externer Sabotag-
schalter Jumper
P51
Rückstellung
Jumper P1
RS232 Interface
Kopfhörerbuchse
Buchse für
Netzteil

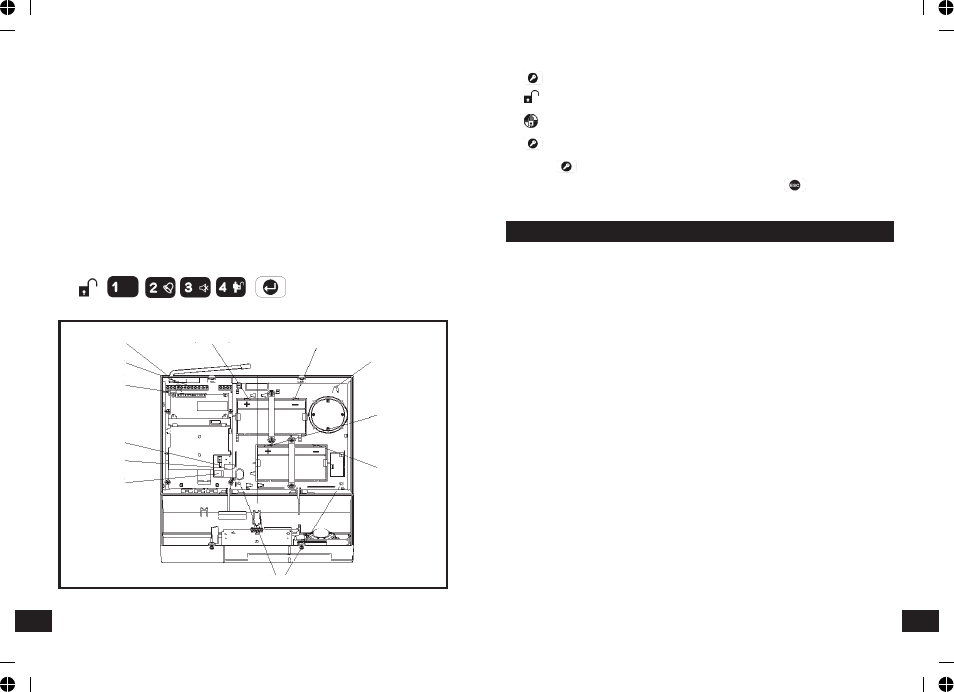

Innenansicht des Bedienteils
Anmerkungen:
Mit fügen Sie eine Pause von 3,6 Sekunden in die Sequenz ein.
Mit bewegen Sie den Cursor nach links.
Mit bewegen Sie den Cursor nach rechts.
Mit löschen Sie den Charakter unter dem Cursor.
Halten Sie gedrückt, um die gesamte Rufnummer zu löschen.
Nach dem Programmieren aller Rufnummern drücken Sie , um zum oberen
Menülevel zurückzukehren.
Beim Verlassen des Grundstücks muss das System scharfgeschaltet werden.
Überprüfen Sie jedoch vorher, dass alle Fenster und gesicherten Türen
verschlossen sind und das Sichtfeld der Bewegungsmelder nicht beeinträchtigt
ist. Überzeugen Sie sich davon, dass sich im gesicherten Bereich keine Haustiere
befinden.
Das System verfügt über drei Scharfschalt-Modi, SCHARF, TEILSCHARF 1 und
TEILSCHARF 2. Die Teilscharf-Modi erlauben Ihnen, bestimmte Zonen unscharf
zu belassen, während das System scharfgeschaltet ist.
Ist das System scharfgeschaltet (in jeglichem Modus), dann zeigt das Bedienteil
den Modus sowie Status der Haustür-Funktion für einige Sekunden an. Sofern
eingeschaltet, wird die Ausgangsverzögerung ausgelöst und im Display
rückwärts gezählt. Während die Ausgangsverzögerung abläuft, gibt das
Bedienteil immer schneller werdende Signaltöne ab. Am Ende der
Ausgangsverzögerung sind alle aktiven Zonen scharfgeschaltet. Zu diesem
Zeitpunkt muss der Anwender das Haus verlasen und die Tür geschlossen
haben.
Wird, während das System scharfgeschaltet ist, ein Melder einer aktiven Zone
ausgelöst (sofern eingeschaltet), dann beginnt die programmierte
Eingangsverzögerung der Zone und wird auf dem Display rückwärts gezählt.
Während die Eingangsverzögerung abläuft, gibt das Bedienteil immer schneller
werdende Signaltöne ab. Wird das System nicht vor Ablauf der
Eingangsverzögerung unscharf geschaltet, kommt es zu einem Alarm. Ist jedoch
die Eingangsverzögerung für die ausgelöste Zone abgeschaltet, kommt es zu
einem sofortigen Alarm.
Am Ende der programmierten Alarmdauer schalten sich Sirene und Bedienteil
automatisch aus und das System wird erneut scharfgeschaltet.
BEDIENUNGSANLEITUNG
D
D
