MAGNETKONTAKTE
Magnetkontakte bestehen aus zwei Teilen: einem Melder und einem Magneten.
Sie sind zum Anbau an Türen und Fenster bestimmt, mit dem Magneten am
beweglichen Teil und dem Melder am Rahmen. Öffnen des gesicherten Fensters
oder der Tür entfernt das Magnetfeld, löst den Melder und damit Alarm aus
(sofern das System scharfgeschaltet und die Alarmzone aktiv ist).
Der Melder verwendt eine 1/2 AA-große 3.6V Lithium-Batterie, die unter
Normalbedingungen eine Lebenserwartung von mehr als 5 Jahren hat. Sinkt das
Batterielevel im normalen Modus und mit aufgesetzter Batterieabdeckung ab,
dann blinkt die LED bei Wahrnehmung. Nun ist es Zeit, die Batterie
auszuwechseln.
1. Mit und scrollen Sie durch das Menü, bis „WALK TEST” (GEHTEST)
angezeigt wird.
Mit aktivieren Sie den Gehtest. „Walk Test Waiting…” wird angezeigt.
2. Gehen Sie langsam durch den gesicherten Bereich und darin herum.
Jedesmal, wenn der Melder eine Bewegung aufnimmt, blinkt die LED hinter
der Linse auf. Zusätzlich gibt das Bedienteil einen Signalton zur Anzeige, dass
eine Alarm-Meldung empfangen und identifiziert wurde, ab. Die Zone, für die
der Melder konfiguriert ist, wird angezeigt.
Falls notwendig, ändern Sie den Erfassungsbereich mit PCB im Gehause des
Melders.
Anmerkung: Im Normalbetrieb leuchtet die LED hinter der Linse bei
Erkennung von Bewegung nicht auf (es sei denn, die Batteriekapazität ist
gering).
Falls notwendig, ändern Sie den Erfassungsbereich mit PCB im Gehause des
Melders.
3. Entfernen Sie die Rückabdeckung des Beweguns- melders. Das Bedienteil gibt
einen Signalton ab und zeigt „PIR Detector Tamper” (Bewegungsmelder
Sabotage) an.
4. Mit kehren Sie zum oberen Menülevel des TEST-MODUS zurück.
5. Konfigurieren Sie den Bewegungsmelder neu für Normal-Modus, indem Sie
DIP1 von SW2 in OFF (AUS)-Stellung bringen.
Anmerkung: Ist der Melder vollständig installiert, d. h. die Batterieab-
deckung ist zurückgesetzt, dann ist der Melder nach jeder Meldung für etwa 2
Minuten betriebsunfähig (aus Gründen der Energie- einsparung).
Scrollen Sie durch das Menü, bis „6: PARTIAL ARM 1” angezeigt wird und
drücken .
Anmerkung: Nach Beendigung der Konfigurierung drücken Sie , um zum
oberen Menülevel zurückzukehren.
Werkseinstellung: ON (EIN).
Scrollen Sie durch das Menü, bis „:5-2 Entry Delay Beep” angezeigt wird. Die
derzeitige Einstellung wird ebenfalls angezeigt.
Zur Änderung der Einstellung drücken Sie .
Mit schalten Sie die Funktion ein oder
mit aus.
SIGNALTON FÜR AUSGANGS-VERZÖGERUNG
Einstellung des Signaltons im Bedienteil, wenn Scharfschaltung deaktiviert wird.
Werkseinstellung: ON (EIN).
Scrollen Sie durch das Menü, bis „:5-3 Exit Delay Beep” angezeigt wird. Die
derzeitige Einstellung wird ebenfalls angezeigt.
Zur Änderung der Einstellung drücken Sie .
Mit schalten Sie die Funktion ein oder
mit aus.

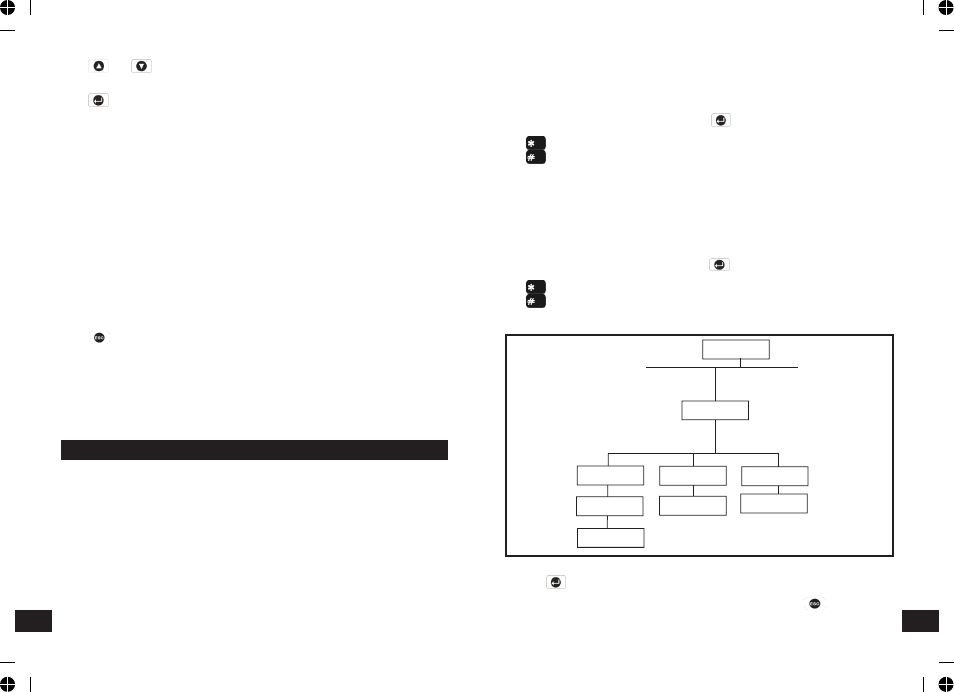

TEILSCHARF 1 EINSTELLUNGEN
PROGRAMM-MODUS
Code:
6. TEILSCHARF 1
6-1 AusgangsVerzögerung
xx xxx SEK
Auswahl
ON->* OFF->#
Eingabe
(1-250) Sekunden
Auswahl
ON->* OFF->#
6-2 Eingangsverzög.
Signalton: xxx
6-3 Ausgangsverzög.
Signalton: xxx
D
D
Auswahl
ON->* OFF->#
