ELRO HA68S Multi-zone professional alarm system USERS MANUAL Benutzerhandbuch
Seite 19
-17-
-48-
Für doppelte Sicherheit ist der Melder mit zwei Sabotage-Schaltern ausgestattet
(Abb. 2). Sowohl die Entfernung des Melders von Fenster oder Tür wie auch
Abnahme der Batterieabdeckung führen zu sofortigem Alarm.
Der Magnetkontakt ist eine in sich geschlossene Einheit. Die Kontakte müssen
im Normalzustand geschlossen sein und lösen bei Öffnung Alarm aus.
MONTAGE DER MELDER
Magnetkontakte können nur in trockenen Innen- bereichen montiert werden.
Entscheiden Sie zunächst, welche Türen und Fenster mit den Magnetkontakten
gesichert werden sollen (normalerweise wenigstens Haus- und Hintertür).
Zusätzliche Melder können an weiteren gefährdeten Türen oder Fenstern
angebracht werden (z. B. Garage, Veranda/Wintergarten etc.).
Anmerkung: Beachten Sie bitte, dass bei der Montage des Melders auf einem
Metallrahmen oder innerhalb 1 m von Metallteilen (Heizkörper, Wasserleitungen
etc.) die Funkreichweite beeinträchtigt werden kann. Falls nötig, können Magnet
und Melder mit Kunststoff- oder Holz-Abstandhaltern montiert werden.
INSTALLATION VON MAGNETKONTAKTEN
Überzeugen Sie sich davon, das sich das System im Test-Modus
befindet.
1. Entfernen Sie die Schraube von der
Unterseite des Melders, heben die
Batterieabdeckung vorsichtig an und
heben sie ab (KEINESFALLS Schrauben-
zieher zum Abhebeln der Abdeckung
verwenden).
2. Setzen Sie die 3.6V Lithium-Batterie
(mitgeliefert) mit dem Minuspol an
der Batteriefeder ein.
3. Melder am Rahmen an der den Scharnieren gegenüberliegenden Seite
entweder mit doppelseitigem Klebeband oder den mitgelieferten Schrauben
anbringen.
Beim Anschrauben befestigen Sie zunächst die schlüssellochförmige Öffnung
über dem Schraubenkopf. Befestigen Sie den Melder unten mit der 12 mm
Senkschraube innerhalb des Batteriefachs. Bohren Sie hierzu die Mitte des
Schraublochs mit einem 3 mm Bohrer aus. Ziehen Sie die Schrauben nicht zu
fest an, das kann das Gehäuse beschädigen oder verwerfen.
4. Befestigen Sie den Magneten am beweglichen Teil von Tür oder Fenster dem
Melder gegenüberliegend mit doppelseitigem Klebeband oder den 15 mm
Schrauben.
Lassen Sie einen parallelen Spalt von weniger als 10 mm zwischen Magnet
und Melder und richten Sie den Pfeil auf dem Magneten auf die Markierung
des Melders aus.
Batterie-
Abdeckung
Scrollen Sie durch das Menü, bis „5. FULLY ARM” angezeigt wird und drücken
Anmerkung: Nach Beendigung der Konfigurierung drücken Sie , um zum
oberen Menülevel zurückzukehren.
EINGANGS-VERZÖGERUNG
Werkseinstellung: ON (EIN) 30 Sekunden.
Scrollen Sie durch das Menü, bis „:5-1 Exit Delay” angezeigt wird. Die
derzeitige Einstellung wird ebenfalls angezeigt.
Zur Änderung der Einstellung drücken Sie .
Mit schalten Sie die Funktion ein und geben die gewünschte
Verzögerungsdauer (1-250 Sekunden) ein
oder verlassen die Funktion mit .
Drücken Sie zum Speichern und Verlassen
oder zum Verlassen ohne Speichern.
Mit kehren Sie zum oberen Menülevel zurück.
SIGNALTON FÜR EINGANGS-VERZÖGERUNG
Einstellung des Signaltons im Bedienteil, wenn Scharfschaltung aktiviert wird.
BIEP UITSCHAKEL VERTRAGING
Dit beheert de waarschuwingsbiep die werkt tijdens de tijd Uitschakel vertraging
als Volledig Inschakelen actief is.

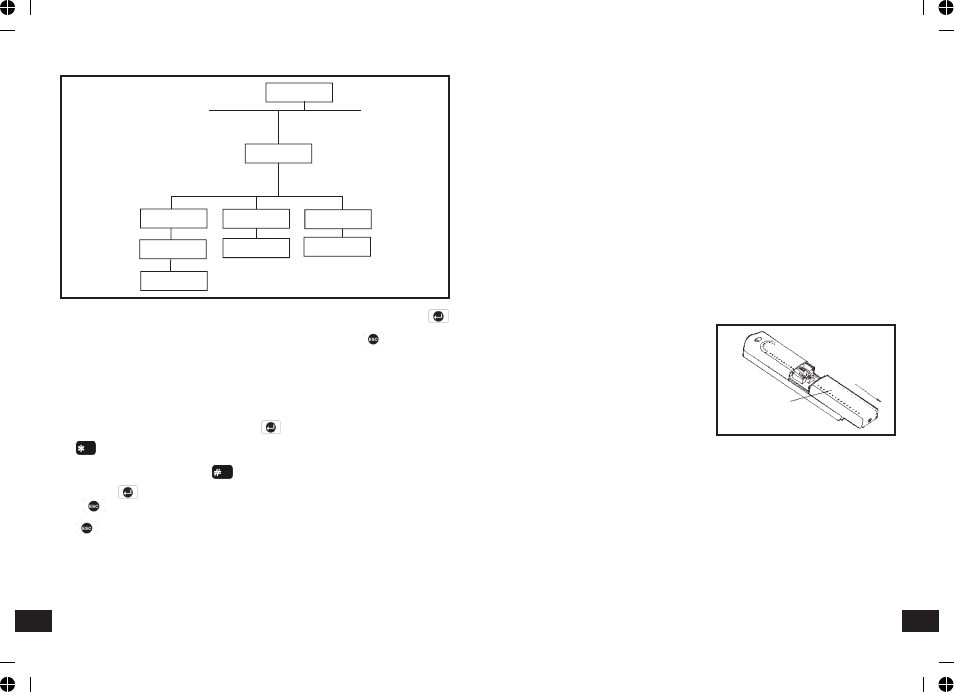

EINSTELLUNG SCHARFSCHALTUNG
PROGRAMM- MODUS
Code:
5. SCHARFSCHALTUNG
5-1 Ausgangsverzögerung
xx xxx SEK
Auswahl
ON->* OFF->#
Eingabe (1-250)
Sekunden
Auswahl
ON->* OFF->#
5-2 Eingangsverzög.
Signalton: xxx
5-3 Ausgangsverzög.
Signalton: xxx
D
D
Auswahl
ON->* OFF->#
