ANRUF-VERSUCHE
Einstellung der Höchstanzahl der Wählversuche zum Sicherheitsunternehmen.
Ist das Wählgerät erfolgreich, dann werden die Wählversuche eingestellt.
Werkseinstellung: 3.
Scrollen Sie durch das Menü, bis „:3 Call Attempts” angezeigt wird. Die
derzeitige Einstellung wird ebenfalls angezeigt.
Zur Änderung der Einstellung drücken Sie .
Geben Sie die gewünschte Rufnummer (1-5) ein.
Drücken Sie zum Speichern und Verlassen
oder zum Verlassen ohne Speichern.
SCHARF-/UNSCHARF-SCHALTUNG DURCH ANWENDER
Hiermit wird eingestellt, ob der Anwender beim Scharf- (schließen) oder
Unscharf- (öffnen) Schalten des Systems einen Ereignis-Code 401 automatisch
an das Sicherheitsunternehmen absetzt. Bei Einstellung „On” (EIN) wird der
Code übermittelt, bei Einstellung „Off” nicht.
Werkseinstellung: OFF (AUS).
Scrollen Sie durch das Menü, bis „:4 ARM/DISARM By User” angezeigt wird.
Die derzeitige Einstellung wird ebenfalls angezeigt.
Zur Änderung der Einstellung drücken Sie .
Mit wird der Code abgesetzt.
Mit wird der Code nicht abgesetzt.
EINSTELLUNGEN SYSTEM-FERNBEDIENUNG
Scrollen Sie durch das Menü, bis „4-3 Remote TEL Control Setup” angezeigt
wird. und drücken .
Anmerkung: Nach Beendigung der Einstellungen drücken Sie , um zum
oberen Menülevel zurückzukehren.
-45- -20-
EXTERNE ANSCHLÜSSE
Das Bedienteil verfügt über eine Anschlussleiste zum Anschluss verkabelter
Zonen (33-36), Sirene oder Telefon-Wählgerät. Sie befindet sich im Bedienteil
hinter der Frontplatte.
Zum Anschluss an die Anschlussleiste drücken Sie
das versetzt das System in Test-Modus und verhindert, dass Alarm ausgelöst
wird. Lösen Sie die beiden Schrauben oben am Bedienteil und öffnen die
Frontplatte.
Bevor Sie irgendwelche Anschlüsse herstellen, stellen Sie sicher, dass der
Speicher-Jumper P1 in „OFF” (AUS) Position ist und entfernen dann den
Gleichstromstecker und klemmen eine der Pufferbatterien ab.
Verkabelte Zonen und Sabotage-
Schalter sollten jetzt ohne Spannung
und normal geschlossen sein, mit
geöffneten Kontakten Alarm
auslösend.
Anmerkung: Jumper P51 sollte sich
nur in ON (EIN) Position befinden,
wenn der externe verkabelte
Sabotagekreis verwandt wird,
anderenfalls muss er in OFF (AUS)
Position sein.
Nachdem Sie Ihre externen
Anschlüsse durchgeführt haben,
schließen Sie die Pufferbatterie wieder
an, schließen die Frontplatte des
Bedienteils und ziehen die Schrauben
oben wieder an.

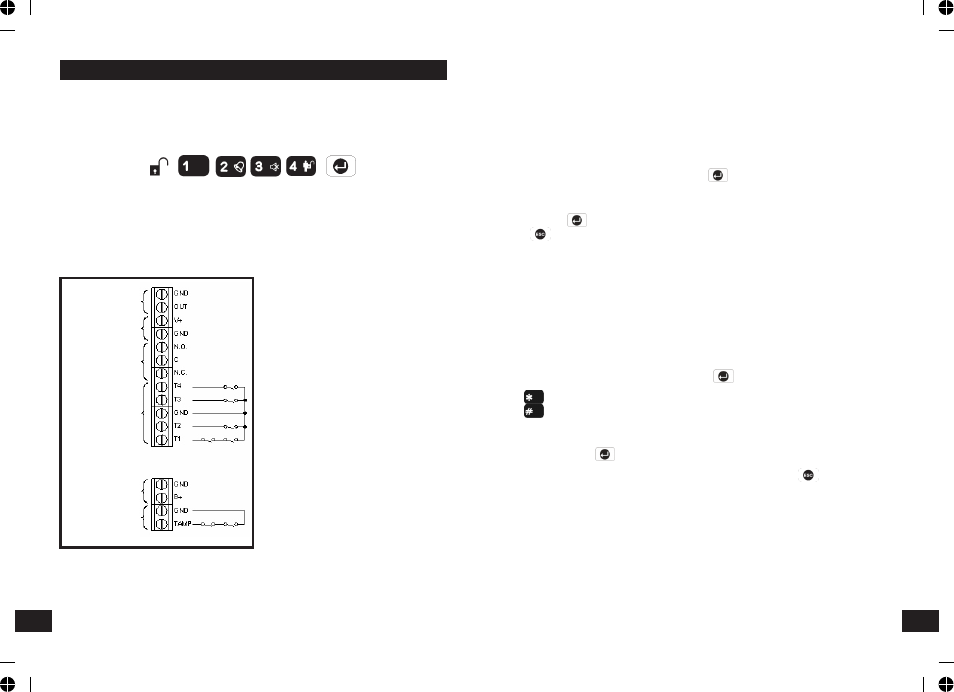

Terminal Block Detail
Sabotage
Anschlüsse für
externe Melder
Geschalteter 12V
Gleichtrom-Ausgang für
externe Sirene
(Max. 300mA)
Dauerhafter
12V Gleichtrom-
Ausgang
(Max. 100mA)
Haftrelais
(spannungsfrei)
verkabelte
Anschluss-Zonen
(normalerweise
geschlossene
Kontakte)
T1 (Zone 33)
T2 (Zone 34)
T3 (Zone 35)
T4 (Zone 36)
Batterie-Netzteil
12V Gleichstrom
Eingang
D D
