Anzeige der SpO
2
-, SpCO- und SpMet-Werte
9650-1211-08 Rev. E 7
Anzeige der SpO
2
-, SpCO- und SpMet-
Werte

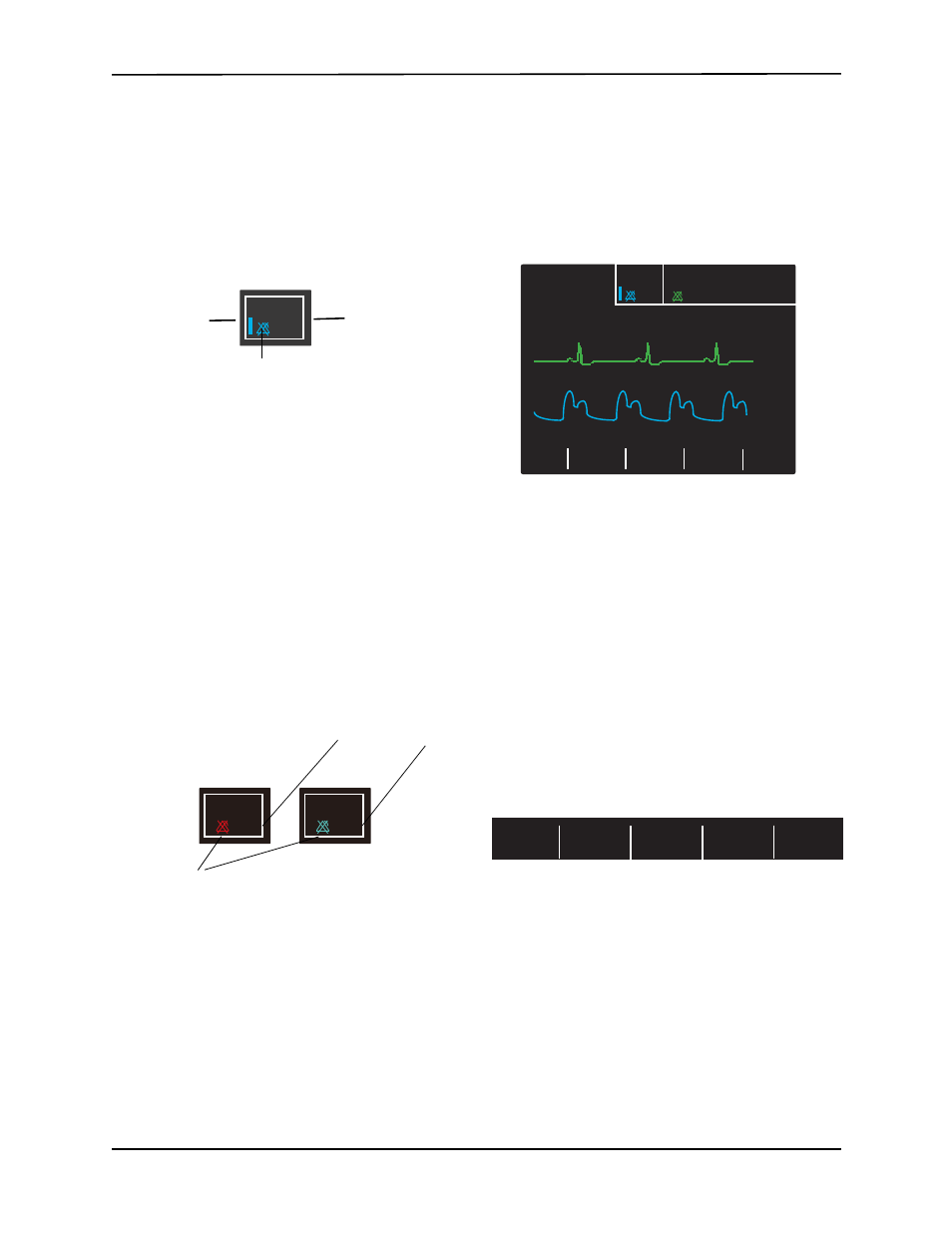

Die Puls-CO-Oxymetrieoption zeigt eine
plethysmographische Kurve aus Daten des Sensors an.
Der Sauerstoffsättigungswert wird als „SpO2%“
angezeigt. Eine Signalstärkenanzeige links vom SpO
2
-
Feld zeigt die relative Änderung des pulsierenden
Signals (siehe unten).
Hinweis: Die numerische SpO
2
-Wertanzeige zeigt
Striche (-----) im Sauerstoffsättigungsfeld an,
wenn die Pulsoxymetriewerte durch zu starkes
Umgebungslicht, falsche Perfusion, hohe
Signal-Artefakte, defekte oder nicht
angeschlossene Sensoren usw. vermutlich
verfälscht sind.
Wenn SpCO oder SpCO/SpMet installiert sind und die
automatische Anzeige aktiviert ist, werden im CO-
Oxymetrie-Datenfeld abwechselnd der SpO
2
-, SpCO-
und SpMet-Wert angezeigt. Zuerst wird der SpO
2
-Wert
20 Sekunden und anschließend der SpCO-Wert
10 Sekunden lang angezeigt. Dann wird erneut der
SpO
2
-Wert 20 Sekunden und anschließend der SpMet-
Wert 10 Sekunden lang angezeigt (sofern installiert).
Dieses wechselnde Anzeigemuster wird so lange
wiederholt, bis die automatische Anzeige deaktiviert wird.
Hinweis: Durch Faktoren wie zu starkes Umgebungslicht,
falsche Perfusion, hohe Signal-Artefakte, defekte
oder nicht angeschlossene Sensoren können die
SpCO- and SpMet-Werte verfälscht werden. Der
numerische Wert wird dann als Strich angezeigt.
Anzeige der plethysmographischen Kurve
In den Betriebsarten MONITOR, DEFIB oder MANUELL
(AED) ermöglichen Geräte der E Series dem Bediener
die Anzeige von einer oder zwei Kurven, wenn der
Defibrillator nicht aufgeladen und keine EKG-Analyse
durchgeführt wird. In der Betriebsart SCHRITTM. wird
nur eine Kurve angezeigt.
Bei der SpO
2
-Überwachung kann das Gerät eine
normalisierte plethysmographische Kurve unter der
EKG-Kurve als visuelle Darstellung der SpO
2
-
Überwachung anzeigen.
Drücken Sie im Menü zur physiologischen Überwachung
die Funktionstaste Kurve 2 , um von der Capnogramm-
Kurve auf die plethysmographische Kurve bzw. auf die
Anzeige von keiner zweiten Kurve zu wechseln.
Die zweite Kurve wird vorübergehend ausgeblendet,
wenn Sie die Taste LADEN, ANALYSE oder
ENERGIEWAHL bzw. die Funktionstaste Sync Ein/Aus
drücken. In folgenden Fällen wird die zweite Kurve nach
4 Sekunden wieder eingeblendet:
• Ein Schock wird abgegeben.
• Eine Analyse des schockbaren Rhythmus wird
abgeschlossen, es sei denn, der Defibrillator lädt.
• Die Taste ENERGIEWAHL wird gedrückt.
• Der Syn-Modus ist deaktiviert.
Physiologische Überwachung
Wenn Sie das E Series Gerät auf MONITOR (EIN bei
AED-Geräten) schalten, wird das Menü zur
physiologischen Überwachung mit den folgenden
Funktionstasten angezeigt: Param, Kurve 2, ID-Nr.,
Alarm und 12 Abl (falls installiert).
Funktionstaste „Param“
Beim Drücken der Funktionstaste Param werden
folgende Funktionstasten angezeigt: Wählen, Eingabe
und Zurück.
Drücken Sie die Funktionstaste Wählen, um im
hervorgehobenen Bereich zwischen den verschiedenen
verfügbaren physiologischen Parametern zu blättern.
Drücken Sie die Funktionstaste Eingabe, um den
hervorgehobenen Parameter zu wählen.
Mit der Funktionstaste Zurück kehren Sie zum Menü zur
physiologischen Überwachung zurück.
SpO2%
98
Signalstärken-
anzeige Numerische
Sauerstoffsättigung
Alarmstatusanzeige
SpCO%
2
SpMet%
1.7
Alarmstatusanzeigen
Sättigungsgrad
Param. Kurve 2 Alarm 12 Abl. ID-Nr.
00:15
SpO2%
98
EKG
PADS
70 x1
EKG
SpO2
Param Param. Kurve 2 12 Abl. Alarm ID-Nr.
