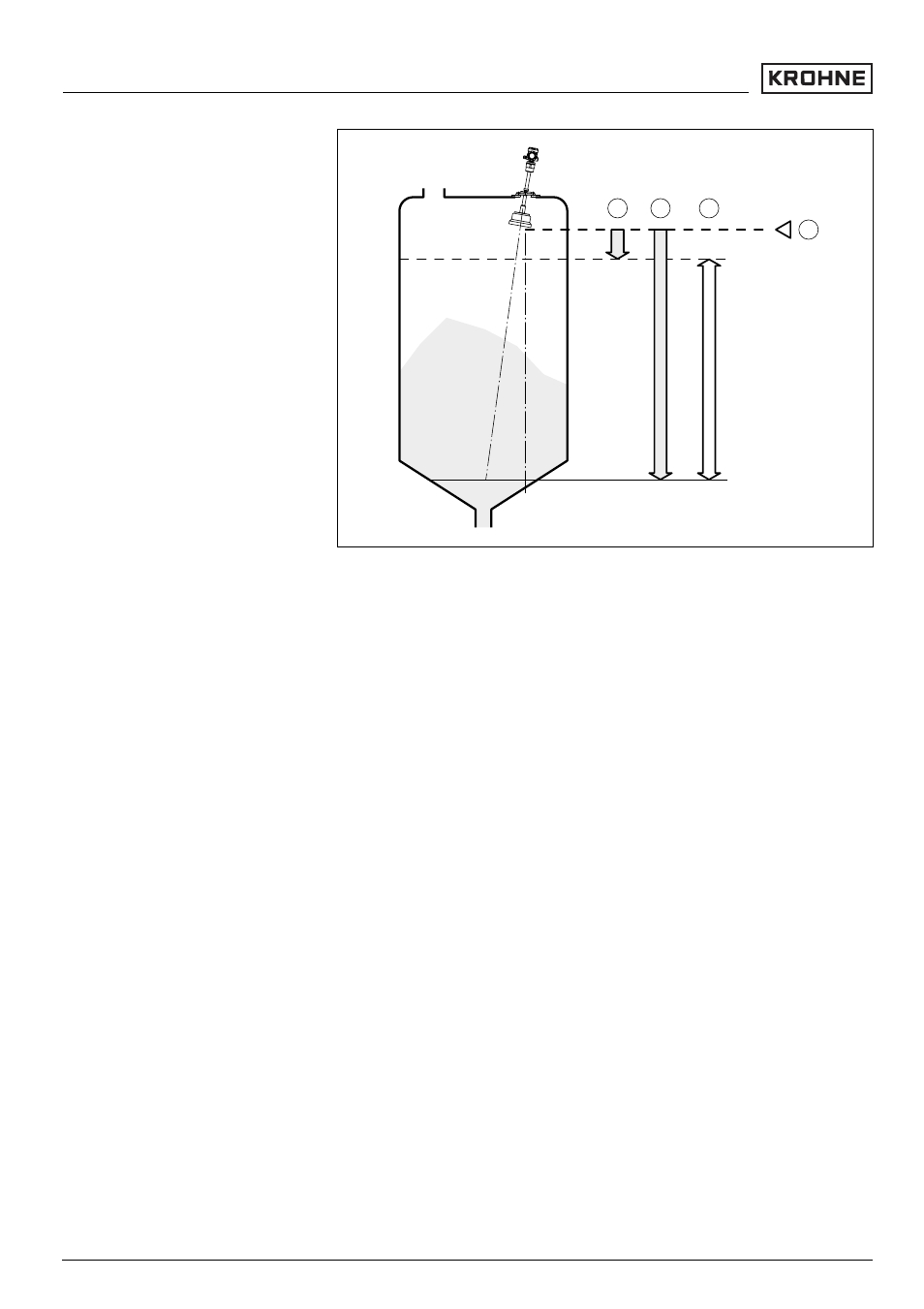

Abb. 4: Ausführung B, C, D – Messbereich (Arbeitsbereich) und maximale
Messdistanz
1
voll (Totbereich)
2
leer (maximale Messdistanz)
3
Messbereich
4
Bezugsebene
Überdruck im Behälter beeinflusst den OPTISOUND 3050 C
nicht. Unterdruck oder Vakuum bedämpfen Ultraschallimpulse.
Dies beeinflusst das Messergebnis, vor allem, wenn der
Füllstand sehr niedrig ist. Ab -0,2 bar (-20 kPa) sollten Sie ein
anderes Messprinzip verwenden, z.B. Radar oder geführte
Mikrowelle.
4.2 Montagevorbereitungen
Die Ausführung B wird in zwei Teilen geliefert:
l
Schallwandler
l
Elektronikgehäuse
Bauen Sie diese Ausführung folgendermaßen zusammen:
1 Madenschrauben am Fixierring (4) mit einem Innensech-
skantschlüssel (Größe 4) lösen, Schallwandlerrohr aus
Schwenkhalterung herausziehen
2 Flansch montieren
3 Schallwandlerrohr von unten in der gewünschten Länge in
die Schwenkhalterung einschieben
Druck/Vakuum
Zusammenbau – Ausführung
B
