3 Produktbeschreibung
3.1 Aufbau
Der Lieferumfang besteht aus:
l
Ultraschall-Sensor OPTISOUND 3050 C
l
Dokumentation
- dieser Betriebsanleitung
- Ex-spezifischen Sicherheitshinweisen (bei Ex-Ausfüh-
rungen) und ggfs. weiteren Bescheinigungen.
- Betriebsanleitung "Anzeige- und Bedienmodul" - op-
tional
Der OPTISOUND 3050 C besteht aus den Komponenten:
l
Schallwandler mit Prozessanschluss (je nach Ausführung
Flansch, Schwenkhalterung oder Gewinde)
l
Gehäuse mit Elektronik (je nach Ausführung abgesetzt)
l
Gehäusedeckel mit darunterliegendem Anzeige-/Bedien-
modul (optional)
Die Komponenten stehen in unterschiedlichen Ausführungen
zur Verfügung.
Version A: kompakt in Flanschausführung
Version B: kompakt mit Schwenkhalterung
Version C: getrennt mit Schwenkhalterung
Version D: getrennt mit Einschraubgewinde
1
2
3
4

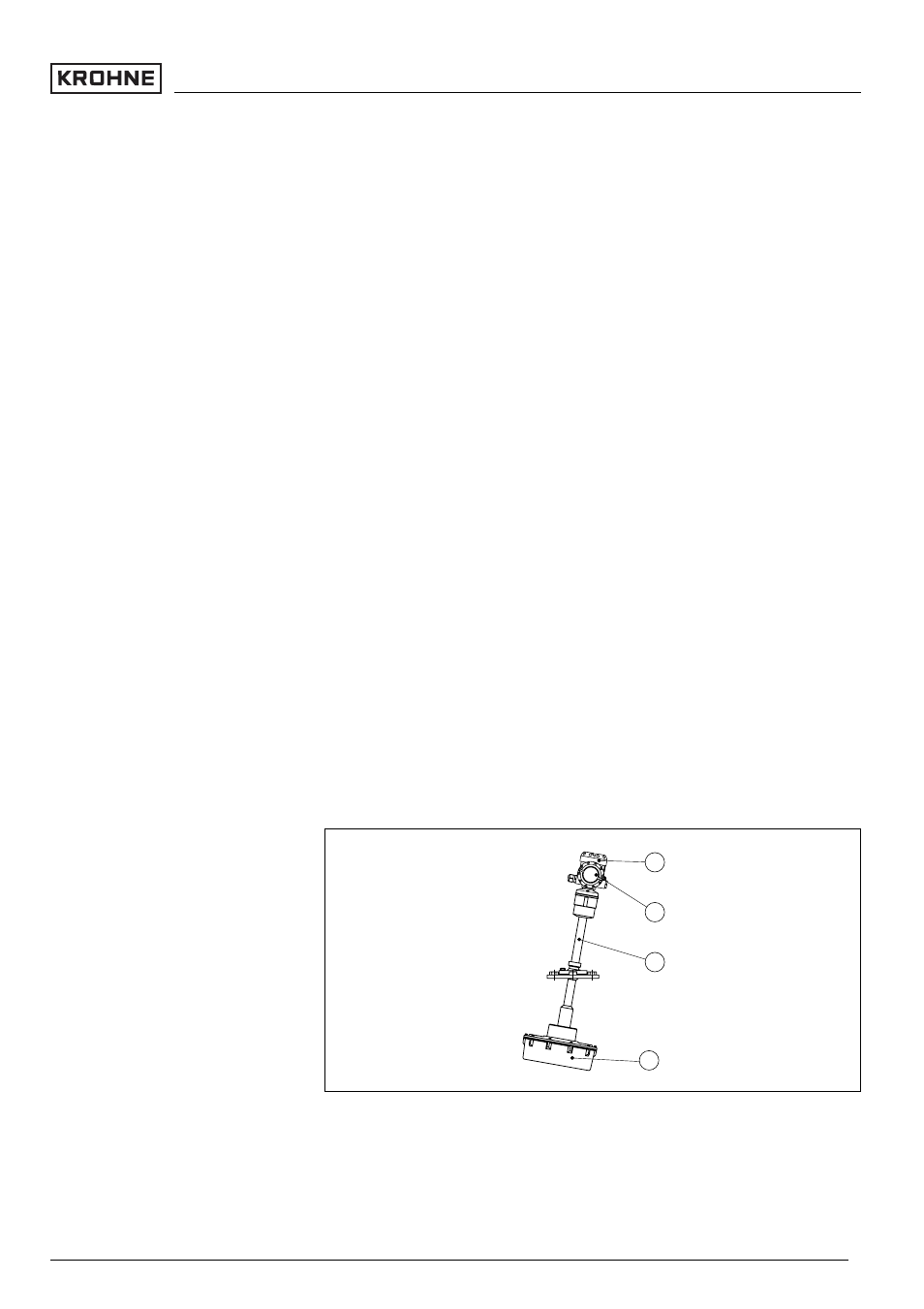

Abb. 1: OPTISOUND 3050 C kompakt mit Schwenkhalterung
1
Gehäusedeckel mit darunterliegendem Anzeige-/Bedienmodul (optional)
2
Gehäuse mit Elektronik
3
Schwenkhalterung mit Flansch
4
Schallwandler
Lieferumfang
Komponenten
OPTISOUND 3050 C - 4 ... 20 mA/HART - Vierleiter
